monkeykinghy
級別: 略有小成
精華主題: 0
發帖數量: 215 個
工控威望: 425 點
下載積分: 2476 分
在線時間: 139(小時)
注冊時間: 2009-04-14
最后登錄: 2024-01-03
查看monkeykinghy的 主題 / 回貼
樓主  發表于: 2012-05-11 10:46

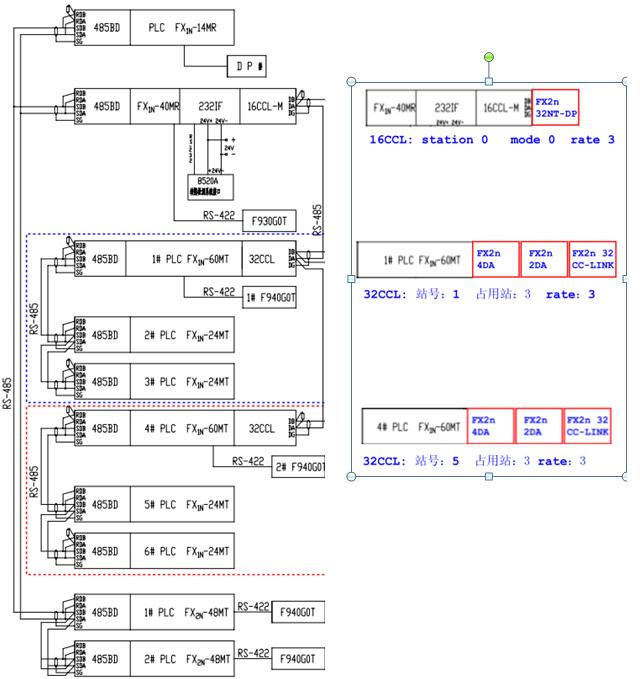

PLC組網主要由485 和CClink組成，如圖所示：




請問：1）32cclink從站第一個站號為1 第二個為何設置5；
2）32CCLink從站占用站號為何設置成3
3）16cclink手冊上有調試程序和操作程序，但是在現場PLC中讀出的程序中沒有看見測試程序，為何？
多謝！
zz597613330
工控人生
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 163 點
下載積分: 3457 分
在線時間: 60(小時)
注冊時間: 2012-03-01
最后登錄: 2013-05-10
查看zz597613330的 主題 / 回貼
1樓  發表于: 2012-05-11 12:56
一個站是占用4個數據寄存器，肯定是不夠所以才占用3個站，，下一個站應當是4，而不是5
工控人生
勵志照亮人生
級別: 略有小成
精華主題: 0
發帖數量: 94 個
工控威望: 215 點
下載積分: 8602 分
在線時間: 46(小時)
注冊時間: 2011-07-10
最后登錄: 2016-09-15
查看勵志照亮人生的 主題 / 回貼
2樓  發表于: 2012-05-11 13:26
求解中
崇慶陽光
不懈努力,一切皆有可能...
級別: VIP會員

精華主題: 1 篇
發帖數量: 775 個
工控威望: 1505 點
下載積分: 7427 分
在線時間: 155(小時)
注冊時間: 2006-08-10
最后登錄: 2024-12-27
查看崇慶陽光的 主題 / 回貼
3樓  發表于: 2012-05-11 13:33
一個32CC-Link  最多占4個站。第一個模塊可以設置為起始1號站，占用3個站。第二個模塊設為起始4號站，占用2個站。依此類推哈
不懈努力,一切皆有可能 ...
崇慶陽光
不懈努力,一切皆有可能...
級別: VIP會員

精華主題: 1 篇
發帖數量: 775 個
工控威望: 1505 點
下載積分: 7427 分
在線時間: 155(小時)
注冊時間: 2006-08-10
最后登錄: 2024-12-27
查看崇慶陽光的 主題 / 回貼
4樓  發表于: 2012-05-11 13:40
主站模塊要設置從站模塊的分配參數，從站模塊必須按主站模塊設置的參數設置參數。
不懈努力,一切皆有可能 ...
monkeykinghy
級別: 略有小成
精華主題: 0
發帖數量: 215 個
工控威望: 425 點
下載積分: 2476 分
在線時間: 139(小時)
注冊時間: 2009-04-14
最后登錄: 2024-01-03
查看monkeykinghy的 主題 / 回貼
5樓  發表于: 2012-05-11 14:54
非常感謝！ 明白了占用3個站應該是為了傳輸更多數據！
  但是我再次確認了 第一個從站站號為1  第二個從站站號是5  ，不按序號定義可以嗎？
zz597613330
工控人生
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 163 點
下載積分: 3457 分
在線時間: 60(小時)
注冊時間: 2012-03-01
最后登錄: 2013-05-10
查看zz597613330的 主題 / 回貼
6樓  發表于: 2012-05-11 16:33
不可以
工控人生
jiawangdong
級別: 探索解密
精華主題: 0
發帖數量: 30 個
工控威望: 133 點
下載積分: 7792 分
在線時間: 157(小時)
注冊時間: 2010-11-28
最后登錄: 2021-05-15
查看jiawangdong的 主題 / 回貼
7樓  發表于: 2012-05-11 21:29
很邪門啊，為啥用這樣復雜的網絡結構，程序?qū)懙穆闊�，直接用一款低端Qplc帶cclink不就完了嗎？成本應該差不多，還簡單了
lovefeyer
級別: 家園常客
精華主題: 0
發帖數量: 436 個
工控威望: 561 點
下載積分: 1664 分
在線時間: 228(小時)
注冊時間: 2011-03-10
最后登錄: 2023-02-18
查看lovefeyer的 主題 / 回貼
8樓  發表于: 2012-05-12 09:58
站號只要不重復，那么在小于最大站號的范圍內，你隨便分配，比如我這個站是1號，我下一個站可以使18號，再下一個你可以讓它是28號。
dmh
讓理想和現實一起飛
級別: 工控俠客

精華主題: 0
發帖數量: 1558 個
工控威望: 4562 點
下載積分: 7552 分
在線時間: 673(小時)
注冊時間: 2008-12-27
最后登錄: 2024-12-29
查看dmh的 主題 / 回貼
9樓  發表于: 2012-05-12 10:01
了解。。。。。
不斷向前
monkeykinghy
級別: 略有小成
精華主題: 0
發帖數量: 215 個
工控威望: 425 點
下載積分: 2476 分
在線時間: 139(小時)
注冊時間: 2009-04-14
最后登錄: 2024-01-03
查看monkeykinghy的 主題 / 回貼
10樓  發表于: 2012-05-16 16:19
上圖為光伏玻璃切割機 硬件圖紙 ，因?yàn)槭侵饕?擺板側長、縱切機2臺  橫切機2臺組成，因?yàn)槊颗_(tái)設備都是是小設備，伺服驅動沒用放大器，直接用 三菱FX-- MT型PLC   直接驅動放大器，所以顯得PLC較多。
   今天找了備件接線操作一回，2臺FX2n PLC，1個16cclink ，1個32cclink，接線后直接按手冊中操作程序編寫一段程序，將兩個模塊站點 進行設定，通訊正常。OK！  不用照手冊上編寫調試程序的！
kyy80
態度決定一切``````
級別: 工控俠客
精華主題: 0
發帖數量: 1227 個
工控威望: 3498 點
下載積分: 4407 分
在線時間: 1980(小時)
注冊時間: 2008-02-17
最后登錄: 2024-12-15
查看kyy80的 主題 / 回貼
11樓  發表于: 2012-05-17 08:34
用EEPROM參數起動是看不到配置的程序的。。。。用緩存參數區起動就可以看到。。。
