樓主  發表于: 2012-05-18 13:41
求助三菱MR-J2S-10A用伺服軟件通過CN3端口進行通訊，電纜線怎么接？需串聯要加電阻嗎？
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 986 個
工控威望: 1142 點
下載積分: 18338 分
在線時間: 271(小時)
注冊時間: 2009-05-29
最后登錄: 2024-08-24
查看zsh340的 主題 / 回貼
1樓  發表于: 2012-05-18 14:23

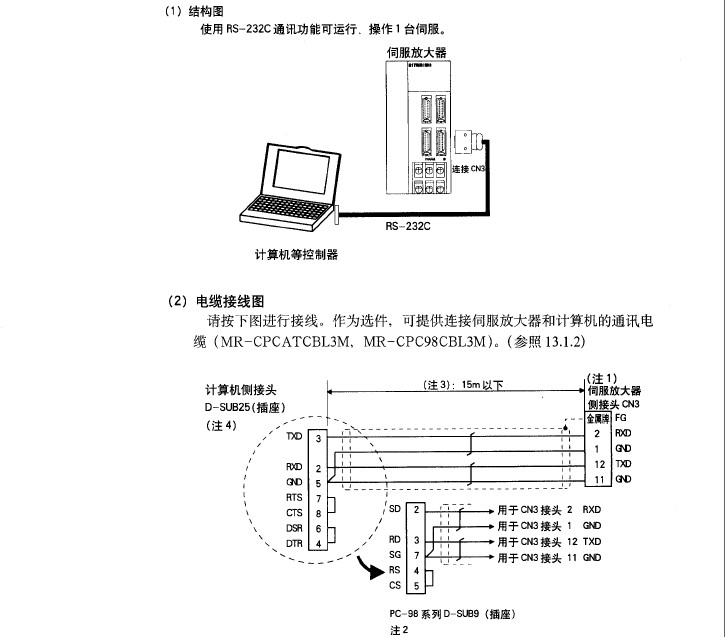

不需要串聯電阻，MR-J2S-10A的手冊上有講，這個手冊的第221頁上有講RS232C的通訊數據線連接圖。
樓主留言：
我安裝了SETUP154C軟件，電腦顯示通訊超時，還要設置參數嗎？
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
dganxun99
級別: 探索解密
精華主題: 0
發帖數量: 11 個
工控威望: 125 點
下載積分: 524 分
在線時間: 4(小時)
注冊時間: 2012-05-16
最后登錄: 2012-06-11
查看dganxun99的 主題 / 回貼
2樓  發表于: 2012-05-18 16:51
我用的是三菱伺服設置軟件SETUP154C，我是按照注2的接線方法。出現通信超時錯誤！
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 986 個
工控威望: 1142 點
下載積分: 18338 分
在線時間: 271(小時)
注冊時間: 2009-05-29
最后登錄: 2024-08-24
查看zsh340的 主題 / 回貼
3樓  發表于: 2012-05-18 17:22
你可能要在伺服放大器中設置一下通訊參數。還有通訊時的型號要選正確。電腦上的通訊口也要設置。
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 986 個
工控威望: 1142 點
下載積分: 18338 分
在線時間: 271(小時)
注冊時間: 2009-05-29
最后登錄: 2024-08-24
查看zsh340的 主題 / 回貼
4樓  發表于: 2012-05-18 17:23
有可能是你電腦上的串行通訊口沒有選正確嗎？
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
lovefeyer
級別: 家園�？�
精華主題: 0
發帖數量: 436 個
工控威望: 561 點
下載積分: 1664 分
在線時間: 228(小時)
注冊時間: 2011-03-10
最后登錄: 2023-02-18
查看lovefeyer的 主題 / 回貼
5樓  發表于: 2012-05-18 22:15
樓上圖解正確，但是SETUP154C 不是用來調試J2S的，你看一下他的說明
dganxun99
級別: 探索解密
精華主題: 0
發帖數量: 11 個
工控威望: 125 點
下載積分: 524 分
在線時間: 4(小時)
注冊時間: 2012-05-16
最后登錄: 2012-06-11
查看dganxun99的 主題 / 回貼
6樓  發表于: 2012-05-19 09:58
調試J2S是哪款伺服設置軟件？請指教下可以嗎？
snaki
級別: 探索解密
精華主題: 0
發帖數量: 15 個
工控威望: 190 點
下載積分: 2456 分
在線時間: 25(小時)
注冊時間: 2007-06-11
最后登錄: 2017-10-27
查看snaki的 主題 / 回貼
7樓  發表于: 2012-05-27 19:42
三菱網站下載一下
lovefeyer
級別: 家園�？�
精華主題: 0
發帖數量: 436 個
工控威望: 561 點
下載積分: 1664 分
在線時間: 228(小時)
注冊時間: 2011-03-10
最后登錄: 2023-02-18
查看lovefeyer的 主題 / 回貼
8樓  發表于: 2012-05-27 20:43
SETUP161E
dptyl
如果愛，請深愛，不愛請離開！
級別: 略有小成
精華主題: 0
發帖數量: 118 個
工控威望: 229 點
下載積分: 14630 分
在線時間: 107(小時)
注冊時間: 2012-05-19
最后登錄: 2021-01-22
查看dptyl的 主題 / 回貼
9樓  發表于: 2012-09-04 23:49
有沒有中文的啊，英語不行啊。
vitality8
沒有最好，只有更好！因為專業，所以更好！
級別: 略有小成
精華主題: 0
發帖數量: 95 個
工控威望: 269 點
下載積分: 709 分
在線時間: 30(小時)
注冊時間: 2007-07-17
最后登錄: 2024-09-14
查看vitality8的 主題 / 回貼
10樓  發表于: 2012-09-05 12:16
暫時沒發現中中文版的.
藍景自動化
chengfan
級別: 探索解密
精華主題: 0
發帖數量: 53 個
工控威望: 167 點
下載積分: 1433 分
在線時間: 19(小時)
注冊時間: 2012-07-13
最后登錄: 2012-10-15
查看chengfan的 主題 / 回貼
11樓  發表于: 2012-09-05 18:01
我只有日文的
