樓主  發表于: 2012-02-21 16:11
如同ORG回原點指令類的高速計數器指令，以微分上升沿的形式執行。是如何實現的？
假如回原點操作需要很長時間，不妨設3S吧，微分上升沿指令也就觸發一個掃描周期，在這一個掃描周期內，如何實現3S的ORG操作！
難道是一旦觸發ORG指令，cpu內部會自動完成后續工作？

而計時指令，需要常通的條件，才能延續計時！

請高手指教！謝謝
smallnick
do good
級別: 論壇先鋒
精華主題: 0
發帖數量: 329 個
工控威望: 1582 點
下載積分: 13569 分
在線時間: 707(小時)
注冊時間: 2008-11-16
最后登錄: 2021-07-18
查看smallnick的 主題 / 回貼
1樓  發表于: 2012-02-21 16:57

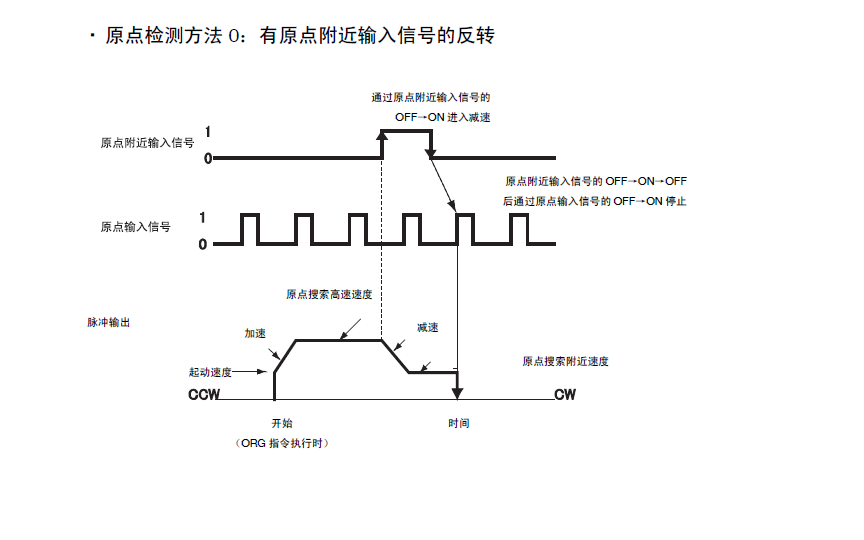

圖片：
找個操作手冊，看看時序圖就明白了。
appreciate
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 131 點
下載積分: 682 分
在線時間: 10(小時)
注冊時間: 2011-11-18
最后登錄: 2020-01-14
查看appreciate的 主題 / 回貼
2樓  發表于: 2012-02-22 10:11
謝謝你的關注，但是你好像沒看清楚我所提問的問題！
不過，我似乎有點明白了


高速計數器是plc的一個特殊單元，特殊單元配有單獨的處理器，plc的cpu執行ORG指令后，會將相應的信號傳遞給特殊單元的處理器，其處理器進行相應的動作，直到完成ORG的命令！


所以高速計數器指令一般采取微分上升沿的形式，保證只在一個掃描周期內觸發指令！
