樓主  發表于: 2012-07-11 20:32

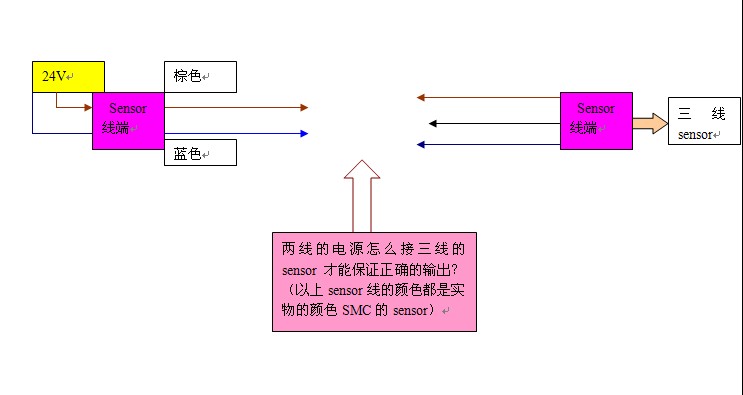

圖片：
如上圖所訴述。求指點。
fanuc
新手求指導
級別: 探索解密
精華主題: 0
發帖數量: 83 個
工控威望: 181 點
下載積分: 1570 分
在線時間: 97(小時)
注冊時間: 2011-06-12
最后登錄: 2012-11-07
查看fanuc的 主題 / 回貼
1樓  發表于: 2012-07-11 20:46
一般棕色接正，藍色接負，多一條信號線看是什么類形的傳感器
xiaxiedianzi
級別: 探索解密
精華主題: 0
發帖數量: 34 個
工控威望: 138 點
下載積分: 2455 分
在線時間: 33(小時)
注冊時間: 2010-12-28
最后登錄: 2024-09-07
查看xiaxiedianzi的 主題 / 回貼
2樓  發表于: 2012-07-11 21:13
沒見過三線接法的，一般都是兩線的棕接正，信號進PLC，PLC零伏接電源零伏，所有信號負和電源零伏連在一塊
zhangdingye
生命沒有投機，平凡也能創造奇跡！
級別: 略有小成
精華主題: 0
發帖數量: 142 個
工控威望: 296 點
下載積分: 7283 分
在線時間: 74(小時)
注冊時間: 2011-09-14
最后登錄: 2014-04-14
查看zhangdingye的 主題 / 回貼
3樓  發表于: 2012-07-11 23:48
兩線的內部也就是一開關點  有 交直流 之分別
三線的 分NPN 與 PNP 之分別
NPN是蘭與黑閉合 與棕驅動負載
PNP是棕與黑閉合 與蘭驅動負載
但不知你的是什么型號
沒關系
你拿著三線 黑 色的信號線分別與 蘭 棕 短接
如 黑 蘭 短接 PLC信號燈亮 說明是NPN
然后將你兩線的 蘭 色接三線的 蘭 色
        兩線的 棕 色接三線的 黑 色
                      三線的 棕 色不用接

如 黑 棕 短接 PLC信號燈亮 說明是PNP
然后將你兩線的 棕 色接三線的 棕 色
        兩線的 蘭 色接三線的 黑 色
                      三線的 蘭 色不用接


應該是這樣的  之前有接過
