引用

引用第8樓月澤于2012-02-28 16:50發表的  :
用2位3通的電磁閥為什么不能實現我要的功能呢？

如果是用兩位三通閥就需要兩個閥才可以。
用兩位五通電磁閥的話常態是A口出氣，通電后B口出氣。
氣動和液壓其動作原理和電路原理很類似，都是要形成回路。
氣動和液壓的回路最大的區別在于油要回收，而空氣直接排到大氣里即可！

引用

引用第7樓月澤于2012-02-28 16:47發表的  :
2位 是不是表示控制氣缸只能有2個位置，要么頂?shù)降�，要么縮到底？
3通是不是表示有3個接口？
5通是不是表示有5個接口？

3位5通 是不是表示 控制氣缸3個位置，5個接口？

如果不用5個接口往哪里排氣啊。R  S是接消聲器的，作用是在排氣的時候降低噪音。

不可行~當空氣從出口進氣的時候，內部換向功能將會失去~此閥也就不能使用了~這個是這種閥本身工藝就是這樣的~
當從P口進的時候 內部有個部件 引導磁桿移動 使其通斷~當逆向的時候 這個部件是不起作用 閥就一直是初始狀態了~

兩位三通閥就可以了

看你要求了~你要是僅僅是氣缸伸縮的話 五口兩位（單頭閥）就可以了~銘杰兄的解釋很清楚了

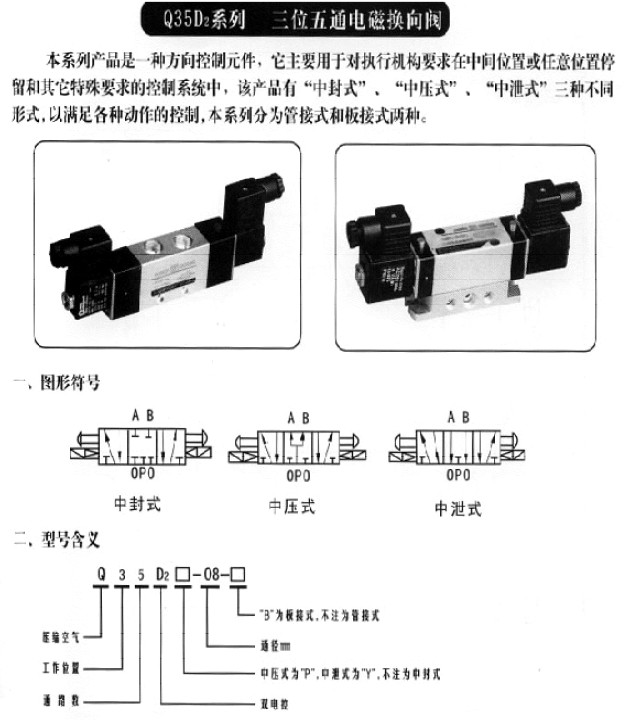

五口三位（雙頭閥）可以有一個中間狀態~氣缸處于松弛狀態~
P進氣、A、B都是出氣~雙頭1和2分別對應A B
1通電 A出氣2通電B出氣~停止?fàn)顟B(tài)兩個都不通電~這時候氣缸松弛~

引用

引用第14樓祥林嫂于2012-02-28 17:24發表的  :
不可行~當空氣從出口進氣的時候，內部換向功能將會失去~此閥也就不能使用了~這個是這種閥本身工藝就是這樣的~
當從P口進的時候 內部有個部件 引導磁桿移動 使其通斷~當逆向的時候 這個部件是不起作用 閥就一直是初始狀態了~

不要用先導式電磁閥/

訂正一下7樓
2位 是不是表示控制氣缸只能有2個位置，要么頂?shù)降�，要么縮到底？
二位指的是閥芯在閥體內有兩個位置，與氣缸位置無關。
3通是不是表示有3個接口？
5通是不是表示有5個接口？

3位5通 是不是表示 控制氣缸3個位置，5個接口？
同上，三位五通表示閥芯在閥體內有三個位置，且有五個接口，進氣口P 出氣口A,B 還有兩個排氣口R.

引用

引用第18樓yhnt于2012-02-28 17:45發表的  :
訂正一下7樓
2位 是不是表示控制氣缸只能有2個位置，要么頂?shù)降�，要么縮到底？
二位指的是閥芯在閥體內有兩個位置，與氣缸位置無關。
3通是不是表示有3個接口？
5通是不是表示有5個接口？
.......

我是新手~能不能請教下~五通兩位是不是都是單頭閥~
五通三位是雙頭閥呢？

引用

引用第17樓suucom于2012-02-28 17:43發表的  :

不要用先導式電磁閥/

額~我嘗試的就是那一種~因?yàn)槭诸^有限~
沒有別的~本來我也以為可行~因?yàn)橐郧鞍l(fā)設備用過一個像樓主說的那種情況是可行~但不知道是什么型號了~
剛才試了不行~才知道是先導的原因~謝謝學習了~

用一個兩位三通電磁閥就可以了，自復位的

FANFANKANKAN學學轉轉，謝謝了
