樓主  發表于: 2012-08-06 16:17
在伺服加絲桿的傳動副中，假如絲桿螺距是10mm，伺服電機一圈是2500個脈沖，要求相對定位下移動20mm，那么我的移動程序該寫多少？還有這個跟私服的電子齒輪比有什么關系？
yangjiejie
朝花夕拾
級別: 網絡英雄
精華主題: 0
發帖數量: 308 個
工控威望: 5906 點
下載積分: 13712 分
在線時間: 721(小時)
注冊時間: 2010-02-26
最后登錄: 2024-09-18
查看yangjiejie的 主題 / 回貼
1樓  發表于: 2012-08-06 16:23
電子齒輪比與你最小移動尺寸有關。（即一個脈沖移動的距離有關）。至于程序，看看手冊案例。有實物的話，自己動手編個簡單的自己練練試試。
朝花夕拾
383581483zfx
級別: 家園�？�
精華主題: 0
發帖數量: 87 個
工控威望: 657 點
下載積分: 663 分
在線時間: 442(小時)
注冊時間: 2011-07-12
最后登錄: 2024-09-20
查看383581483zfx的 主題 / 回貼
2樓  發表于: 2012-08-06 16:34

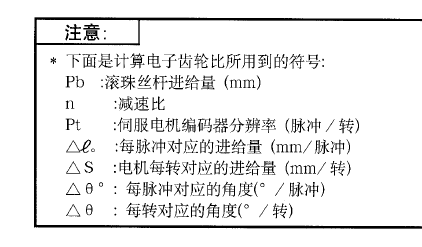

圖片：
圖片：
是否對你有用
jamsxian
級別: 略有小成
精華主題: 0
發帖數量: 73 個
工控威望: 215 點
下載積分: 2371 分
在線時間: 33(小時)
注冊時間: 2012-02-04
最后登錄: 2024-06-28
查看jamsxian的 主題 / 回貼
3樓  發表于: 2012-08-06 16:58
這個又沒有公示算��！手冊上他就是直接說給多少脈沖的，都沒說計算公示什么的��！
jamsxian
級別: 略有小成
精華主題: 0
發帖數量: 73 個
工控威望: 215 點
下載積分: 2371 分
在線時間: 33(小時)
注冊時間: 2012-02-04
最后登錄: 2024-06-28
查看jamsxian的 主題 / 回貼
4樓  發表于: 2012-08-06 17:03
先謝謝二樓再看
jamsxian
級別: 略有小成
精華主題: 0
發帖數量: 73 個
工控威望: 215 點
下載積分: 2371 分
在線時間: 33(小時)
注冊時間: 2012-02-04
最后登錄: 2024-06-28
查看jamsxian的 主題 / 回貼
5樓  發表于: 2012-08-06 17:07
補充下 我們的移動精度是0.001mm
ymmfa
不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
級別: 管理員

精華主題: 8 篇
發帖數量: 9623 個
工控威望: 8507 點
下載積分: 16600 分
在線時間: 5311(小時)
注冊時間: 2006-08-10
最后登錄: 2024-09-20
查看ymmfa的 主題 / 回貼
6樓  發表于: 2012-08-06 17:10
這個PLC上是沒講，但在伺服放大器手冊的電子齒輪那里有講。
特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水
jamsxian
級別: 略有小成
精華主題: 0
發帖數量: 73 個
工控威望: 215 點
下載積分: 2371 分
在線時間: 33(小時)
注冊時間: 2012-02-04
最后登錄: 2024-06-28
查看jamsxian的 主題 / 回貼
7樓  發表于: 2012-08-06 17:13
哦難怪呢
bwhzg
做技術一定要有個性。
級別: 論壇先鋒
精華主題: 0
發帖數量: 56 個
工控威望: 1094 點
下載積分: 1536 分
在線時間: 17(小時)
注冊時間: 2012-04-20
最后登錄: 2014-06-06
查看bwhzg的 主題 / 回貼
8樓  發表于: 2012-08-06 19:30
桿螺距是10mm，那么要20mm就轉兩圈就ok了，也就是5000個脈沖，
指令可用drva 5000 （頻率） y1  y2  這是三菱fx3u系列的。
-------bwhzg
yuaiwu
wemhoener
級別: 網絡英雄

精華主題: 0
發帖數量: 473 個
工控威望: 10131 點
下載積分: 11459 分
在線時間: 418(小時)
注冊時間: 2007-11-10
最后登錄: 2024-09-12
查看yuaiwu的 主題 / 回貼
9樓  發表于: 2012-08-07 08:09
精度0.001的話，齒輪比1：1，發20000個脈沖。精度0.01的話，齒輪比10：1，發2000個脈沖。
