樓主  發表于: 2012-10-19 11:54
如何實現燈亮一秒熄一秒的閃爍 求梯形圖
xcw
級別: 略有小成
精華主題: 0
發帖數量: 181 個
工控威望: 322 點
下載積分: 2823 分
在線時間: 345(小時)
注冊時間: 2011-07-18
最后登錄: 2014-06-11
查看xcw的 主題 / 回貼
1樓  發表于: 2012-10-19 12:06
用m8013就可以啦。
上班=上墳
苗子女兒
級別: 探索解密
精華主題: 0
發帖數量: 30 個
工控威望: 146 點
下載積分: 527 分
在線時間: 41(小時)
注冊時間: 2012-07-20
最后登錄: 2024-08-14
查看苗子女兒的 主題 / 回貼
2樓  發表于: 2012-10-19 13:30
M8013是亮0.5秒熄0.5秒的，不知道亮1秒熄1秒怎么做，請指教！
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6760 個
工控威望: 38361 點
下載積分: 973 分
在線時間: 9473(小時)
注冊時間: 2006-09-13
最后登錄: 2024-09-22
查看cvlsam的 主題 / 回貼
3樓  發表于: 2012-10-19 13:35
引用
引用第2樓苗子女兒于2012-10-19 13:30發表的  :
M8013是亮0.5秒熄0.5秒的，不知道亮1秒熄1秒怎么做，請指教！


兩個定時器組成閃爍回路，是PLC編程中基礎中的基礎，每本PLC教材上都會有。

樓主留言：
能否給個梯形圖呢，我初學的，請指教！
匯榮鋁業
級別: 網絡英雄

精華主題: 0
發帖數量: 1784 個
工控威望: 5345 點
下載積分: 21341 分
在線時間: 1601(小時)
注冊時間: 2009-07-21
最后登錄: 2024-09-17
查看匯榮鋁業的 主題 / 回貼
4樓  發表于: 2012-10-19 13:40

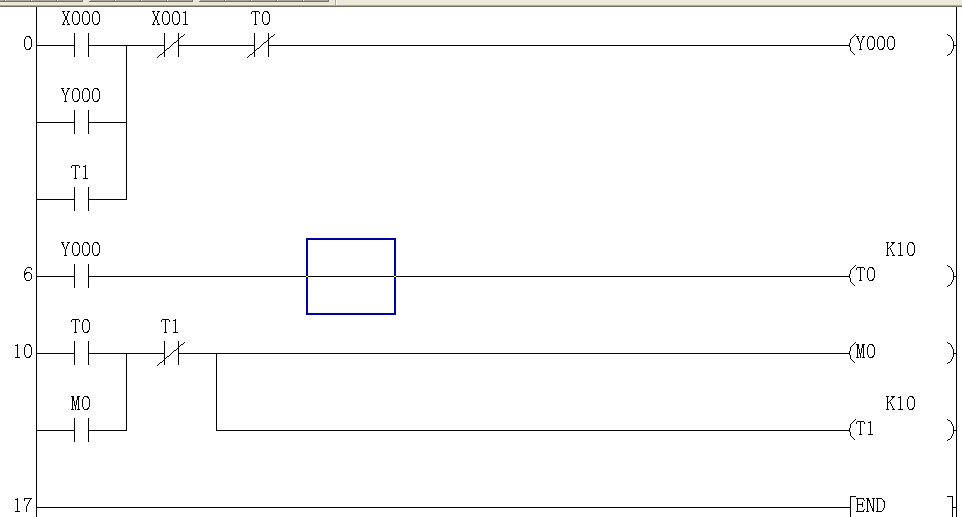

圖片：
僅供參考，當然還可以用其他方法或思路寫。
樓主留言：
謝謝了，實現了
苗子女兒
級別: 探索解密
精華主題: 0
發帖數量: 30 個
工控威望: 146 點
下載積分: 527 分
在線時間: 41(小時)
注冊時間: 2012-07-20
最后登錄: 2024-08-14
查看苗子女兒的 主題 / 回貼
5樓  發表于: 2012-10-19 14:32
兩個定時器閃爍回路就是四樓列舉的這種方法吧，謝謝各位了
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 986 個
工控威望: 1142 點
下載積分: 18338 分
在線時間: 271(小時)
注冊時間: 2009-05-29
最后登錄: 2024-08-24
查看zsh340的 主題 / 回貼
6樓  發表于: 2012-10-19 17:05
這是基礎中的基礎、、、、、、
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
550374389
�。�！
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2023-09-22
查看550374389的 主題 / 回貼
7樓  發表于: 2012-10-19 18:29

看看這個如何，教材上經常出現的
工控—魔術師
登天路，踏歌行
級別: 略有小成
精華主題: 0
發帖數量: 202 個
工控威望: 465 點
下載積分: 7033 分
在線時間: 122(小時)
注冊時間: 2012-09-30
最后登錄: 2015-04-25
查看工控—魔術師的 主題 / 回貼
8樓  發表于: 2012-10-19 19:14
M8013   就是1S脈沖啊
會當凌絕頂，一覽眾山小
358273433
級別: 家園�？�
精華主題: 0
發帖數量: 609 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1029(小時)
注冊時間: 2010-04-16
最后登錄: 2024-09-19
查看358273433的 主題 / 回貼

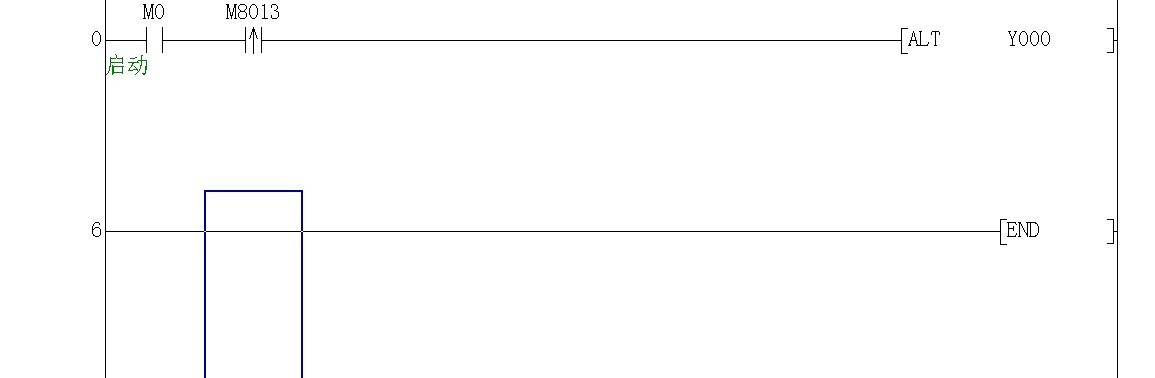

9樓  發表于: 2012-10-20 10:44
僅供參考
zhuyanbin
級別: 略有小成
精華主題: 0
發帖數量: 91 個
工控威望: 245 點
下載積分: 886 分
在線時間: 124(小時)
注冊時間: 2008-03-31
最后登錄: 2024-07-23
查看zhuyanbin的 主題 / 回貼
10樓  發表于: 2012-10-21 23:09
初級教材就有
sjq1976
級別: 探索解密
精華主題: 0
發帖數量: 31 個
工控威望: 152 點
下載積分: 2119 分
在線時間: 45(小時)
注冊時間: 2011-08-16
最后登錄: 2015-06-12
查看sjq1976的 主題 / 回貼
11樓  發表于: 2012-10-23 20:39
7樓的T1能保持1秒的時間嗎？
  • «
