樓主  發表于: 2012-10-23 19:28
一臺機器上有11臺電機，電機接地線進接線盒與電柜時，怎么接規范？是共用一個端子，還是怎么樣子的接，求高手賜教。
小小少
級別: 略有小成
精華主題: 0
發帖數量: 161 個
工控威望: 319 點
下載積分: 18175 分
在線時間: 739(小時)
注冊時間: 2012-01-15
最后登錄: 2016-01-01
查看小小少的 主題 / 回貼
1樓  發表于: 2012-10-23 20:57
長的端子導條吧！
小小少
級別: 略有小成
精華主題: 0
發帖數量: 161 個
工控威望: 319 點
下載積分: 18175 分
在線時間: 739(小時)
注冊時間: 2012-01-15
最后登錄: 2016-01-01
查看小小少的 主題 / 回貼
2樓  發表于: 2012-10-23 21:02

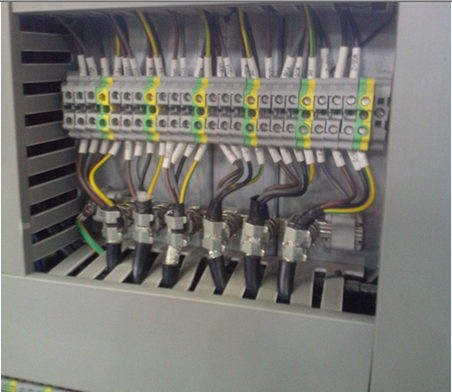

圖片：
引用
引用樓主陳放于2012-10-23 19:28發表的 電機接地線如何進接線盒與電柜 :
一臺機器上有11臺電機，電機接地線進接線盒與電柜時，怎么接規范？是共用一個端子，還是怎么樣子的接，求高手賜教。
detect
小心慎言，莫走邪道
級別: 略有小成
精華主題: 0
發帖數量: 286 個
工控威望: 474 點
下載積分: 1356 分
在線時間: 145(小時)
注冊時間: 2009-02-10
最后登錄: 2015-03-29
查看detect的 主題 / 回貼
3樓  發表于: 2012-10-23 21:09
2樓正解，以前常見多根接地/接零線繞在一起接到一個接線端子，這樣暫時也能用，但后患多多，安裝規程中是不允許的
futejia
級別: 探索解密
精華主題: 0
發帖數量: 59 個
工控威望: 158 點
下載積分: 4948 分
在線時間: 25(小時)
注冊時間: 2012-09-08
最后登錄: 2023-11-03
查看futejia的 主題 / 回貼
4樓  發表于: 2012-10-23 23:16
統一接到地線排，除圖片中展示的接線端子外地線應壓O型線鼻子
2837274223@qq.com
yu655792
多行動，夢想就不遠
級別: 略有小成

精華主題: 0
發帖數量: 147 個
工控威望: 268 點
下載積分: 21381 分
在線時間: 436(小時)
注冊時間: 2012-09-25
最后登錄: 2024-10-24
查看yu655792的 主題 / 回貼
5樓  發表于: 2012-10-23 23:38
也可以都接在銅牌上面的吧
windstamp
級別: 探索解密
精華主題: 0
發帖數量: 30 個
工控威望: 149 點
下載積分: 604 分
在線時間: 8(小時)
注冊時間: 2012-10-24
最后登錄: 2014-09-24
查看windstamp的 主題 / 回貼
6樓  發表于: 2012-10-24 11:08
我一般是將地線集中接到動力電柜上的主地線銅排上。至于控制電柜里，也是如此。畢竟銅排可以接很多根線。
dfy1987
級別: 探索解密
精華主題: 0
發帖數量: 10 個
工控威望: 119 點
下載積分: 2978 分
在線時間: 5(小時)
注冊時間: 2012-07-24
最后登錄: 2015-10-13
查看dfy1987的 主題 / 回貼
7樓  發表于: 2012-10-24 13:21
像2樓那樣，只要已引入控制電柜，那就好辦，再統一接到地線，如果地線端子不夠，可以想辦法擴展下，
xuliuqing200
生活就是你想的，想甜就甜，想苦就苦
級別: 工控俠客
精華主題: 0
發帖數量: 343 個
工控威望: 4887 點
下載積分: 18921 分
在線時間: 338(小時)
注冊時間: 2012-05-18
最后登錄: 2016-10-27
查看xuliuqing200的 主題 / 回貼
8樓  發表于: 2012-10-24 15:55
2樓正解，
