樓主  發表于: 2012-11-21 10:37

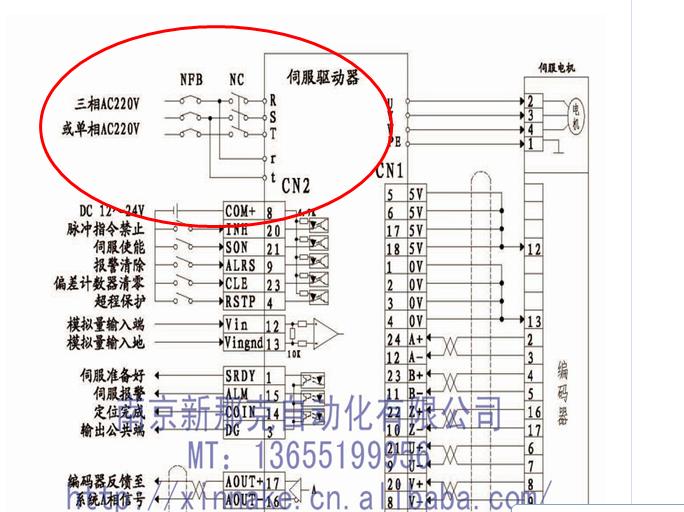

圖片：
請問下面這張圖片里的三相AC220或單相AC220V是什么意思啊
xqx123
級別: 探索解密
精華主題: 0
發帖數量: 22 個
工控威望: 130 點
下載積分: 3531 分
在線時間: 136(小時)
注冊時間: 2012-06-07
最后登錄: 2024-12-15
查看xqx123的 主題 / 回貼
1樓  發表于: 2012-11-21 13:06
三相380V是驅動回路電源，單相380V是控制回路電源。
hanqin
級別: 論壇先鋒
精華主題: 0
發帖數量: 1236 個
工控威望: 1226 點
下載積分: 2922 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的 主題 / 回貼
2樓  發表于: 2012-11-21 13:43
小功率的伺服用220v電源，這里就連接220V。
愛不離
級別: 略有小成
精華主題: 0
發帖數量: 169 個
工控威望: 351 點
下載積分: 952 分
在線時間: 81(小時)
注冊時間: 2012-11-07
最后登錄: 2018-08-12
查看愛不離的 主題 / 回貼
3樓  發表于: 2012-11-21 15:07
據我所知吧，三相220，是要經過三相變壓器由380降壓成三相220，然后分別接RST，單項220，就是一根火線一本零線直接接R T，上述都是AC
yzsh99
級別: 探索解密
精華主題: 0
發帖數量: 28 個
工控威望: 152 點
下載積分: 2582 分
在線時間: 60(小時)
注冊時間: 2012-02-28
最后登錄: 2020-04-07
查看yzsh99的 主題 / 回貼
4樓  發表于: 2012-11-21 18:42
我認為：有二種伺服驅動器，一種是三相220v，另種是單相220v.
tty
支持國貨，少說多做。
級別: 略有小成
精華主題: 0
發帖數量: 301 個
工控威望: 490 點
下載積分: 13724 分
在線時間: 234(小時)
注冊時間: 2009-09-17
最后登錄: 2019-08-25
查看tty的 主題 / 回貼
5樓  發表于: 2012-11-21 21:32
引用
引用第3樓愛不離于2012-11-21 15:07發表的  :
據我所知吧，三相220，是要經過三相變壓器由380降壓成三相220，然后分別接RST，單項220，就是一根火線一本零線直接接R T，上述都是AC

三樓是對的
peterchen
級別: 探索解密
精華主題: 0
發帖數量: 25 個
工控威望: 135 點
下載積分: 996 分
在線時間: 38(小時)
注冊時間: 2012-06-19
最后登錄: 2018-06-27
查看peterchen的 主題 / 回貼
6樓  發表于: 2012-11-21 22:03
接受兩種電源供給方式，線路就是接RST或RS,AC220V電源
人在0769
級別: 探索解密
精華主題: 0
發帖數量: 59 個
工控威望: 184 點
下載積分: 6140 分
在線時間: 129(小時)
注冊時間: 2012-05-15
最后登錄: 2024-11-01
查看人在0769的 主題 / 回貼
7樓  發表于: 2012-11-21 22:09
你可參考三菱伺服說明書，小功率伺服可以接單相220V，接R S相 T不接
木皮
學海無涯
級別: 家園�？�
精華主題: 0
發帖數量: 485 個
工控威望: 742 點
下載積分: 16520 分
在線時間: 243(小時)
注冊時間: 2012-06-17
最后登錄: 2021-06-06
查看木皮的 主題 / 回貼
8樓  發表于: 2012-11-22 08:21
如果用單相220V時T不要接。用三相220V時三根都接，控制電源都是220V,單可以直接用照明電源220V，三相要先降壓220V
大家好才是真的好
yinyue123
級別: 略有小成
精華主題: 0
發帖數量: 84 個
工控威望: 245 點
下載積分: 791 分
在線時間: 88(小時)
注冊時間: 2009-02-10
最后登錄: 2013-10-25
查看yinyue123的 主題 / 回貼
9樓  發表于: 2012-11-22 15:21
有說接RS也有說的接RT的，還有很大的路徑區別嗎？
yinyue123
級別: 略有小成
精華主題: 0
發帖數量: 84 個
工控威望: 245 點
下載積分: 791 分
在線時間: 88(小時)
注冊時間: 2009-02-10
最后登錄: 2013-10-25
查看yinyue123的 主題 / 回貼
10樓  發表于: 2012-11-22 15:28
謝謝給位大俠解惑
03281251
物競天擇，適者生存！
級別: 家園�？�
精華主題: 0
發帖數量: 380 個
工控威望: 562 點
下載積分: 2831 分
在線時間: 73(小時)
注冊時間: 2010-11-06
最后登錄: 2022-12-17
查看03281251的 主題 / 回貼
11樓  發表于: 2012-11-22 21:00
引用
引用樓主yinyue123于2012-11-21 10:37發表的 伺服驅動器問題請教 :
請問下面這張圖片里的三相AC220或單相AC220V是什么意思啊


R，S，T是驅動電源回路（不管接單相還是三相），下面兩根線是給驅動器自身提供的電源。
  • «
