樓主  發表于: 2013-01-05 15:58
圖片：
圖片：
圖片：
圖片：
圖片：
圖片：
圖片：

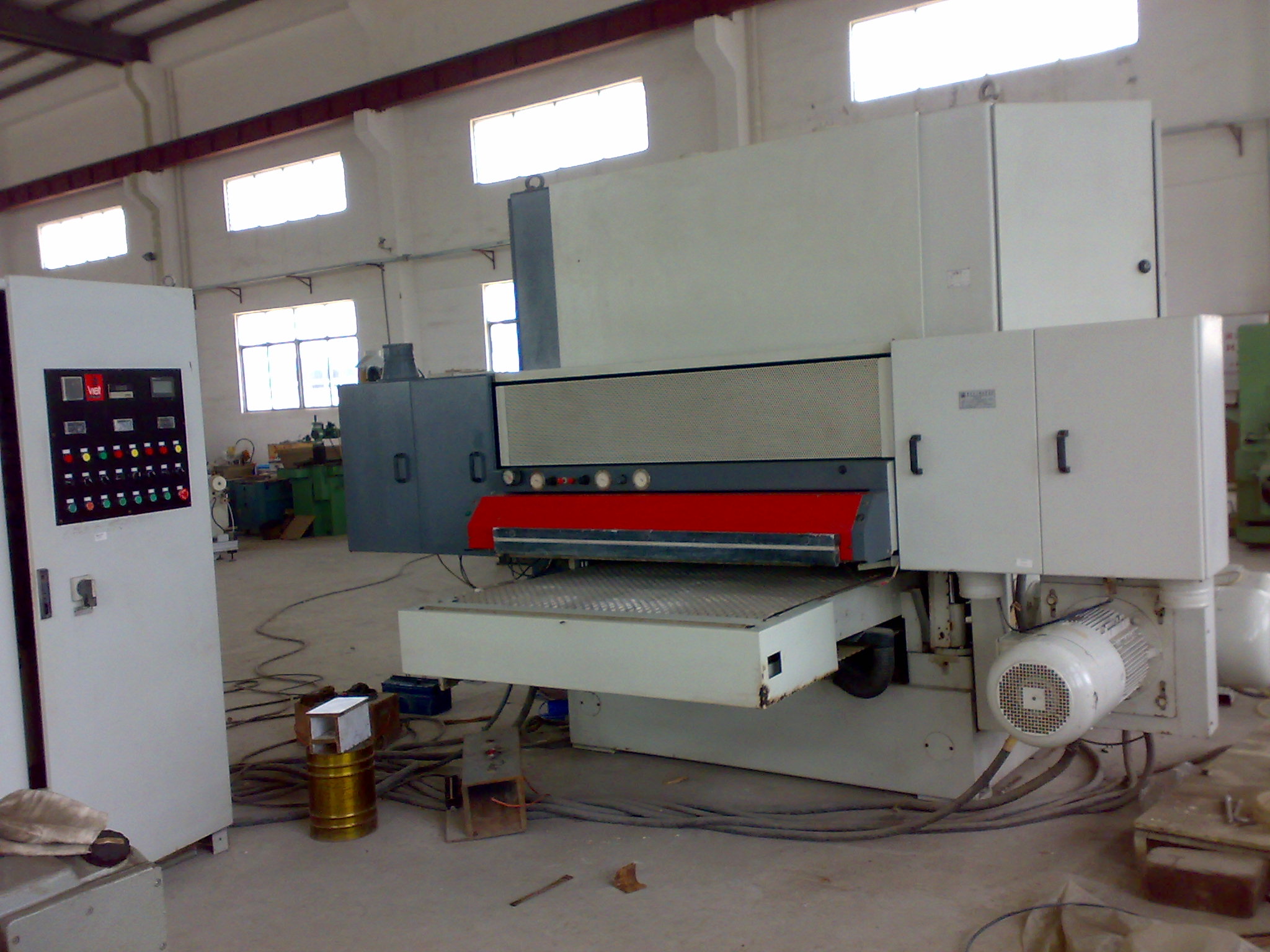

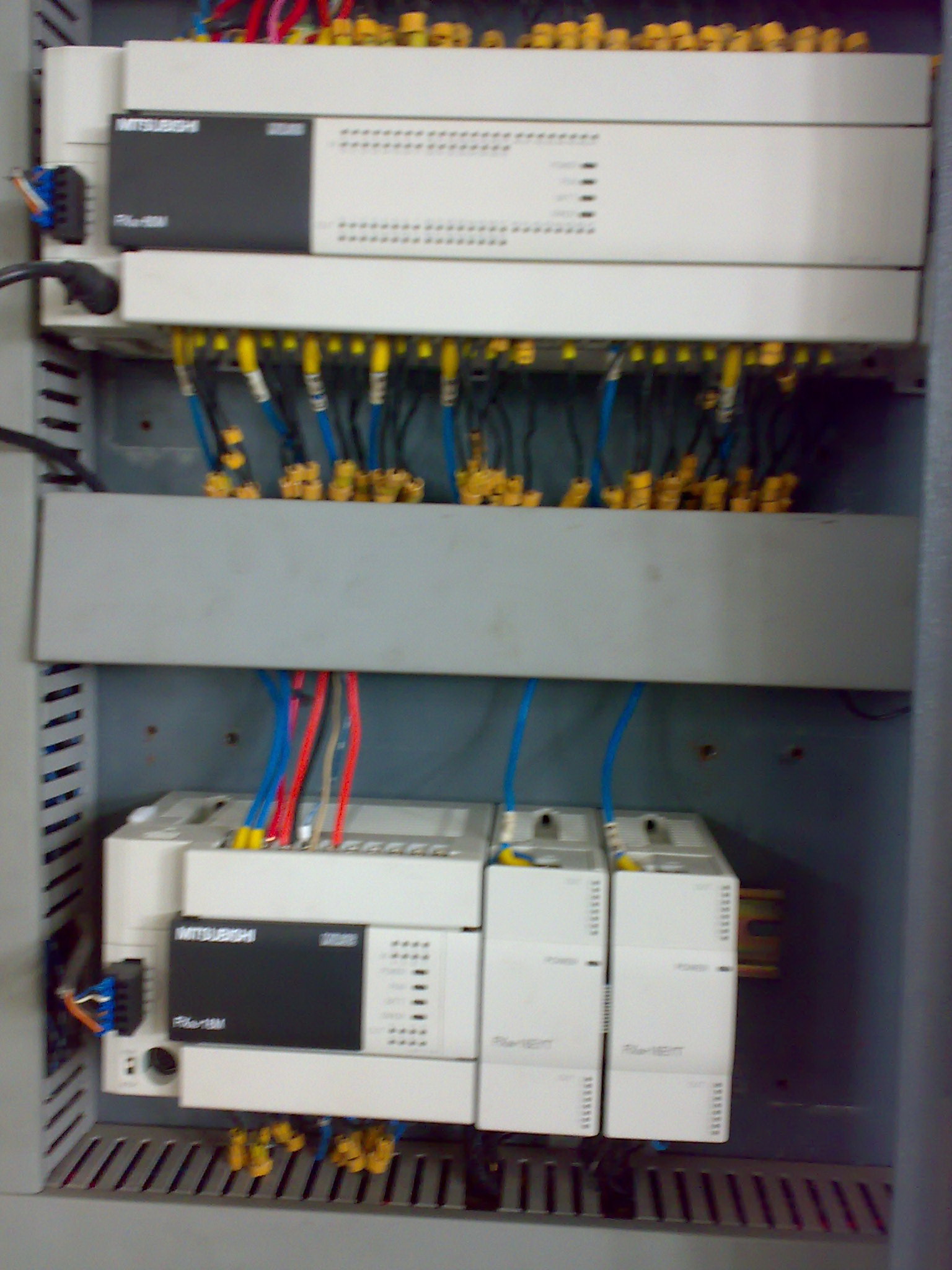

這是別人改的一臺機，光把程序?qū)戇M(jìn)去，加個三菱1020屏程序（我接線），就要了16000元，
現在想自己篇一下，

如圖：
[ 此帖被0760在2013-01-09 22:17重新編輯 ]
lzmtxp99
級別: 家園常客
精華主題: 0
發帖數量: 491 個
工控威望: 707 點
下載積分: 1866 分
在線時間: 508(小時)
注冊時間: 2010-12-16
最后登錄: 2024-07-25
查看lzmtxp99的 主題 / 回貼
1樓  發表于: 2013-01-05 16:59
樓主，能具體說明下嗎？
0760
中山木工機械維修
級別: 論壇先鋒
精華主題: 0
發帖數量: 453 個
工控威望: 1715 點
下載積分: 2749 分
在線時間: 723(小時)
注冊時間: 2011-04-16
最后登錄: 2024-09-14
查看0760的 主題 / 回貼
2樓  發表于: 2013-01-05 17:19
引用
引用第1樓lzmtxp99于2013-01-05 16:59發表的  :
樓主，能具體說明下嗎？

圖上已說過，就是假如輸入X有10（連著的）個，在程序里怎樣加1或2，又怎樣把加好的數據傳給輸出Y（兩邊都加1則輸出12個，兩邊都加2則輸出14個）
cheng007297
級別: 略有小成
精華主題: 0
發帖數量: 337 個
工控威望: 480 點
下載積分: 26599 分
在線時間: 230(小時)
注冊時間: 2011-08-25
最后登錄: 2023-11-29
查看cheng007297的 主題 / 回貼
3樓  發表于: 2013-01-05 17:24
動作控制~~不難~~！
xuefenfeilxw
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 243 點
下載積分: 2097 分
在線時間: 439(小時)
注冊時間: 2010-10-23
最后登錄: 2022-07-28
查看xuefenfeilxw的 主題 / 回貼
4樓  發表于: 2013-01-05 17:29
例如：第一步 mov x0k8 d0
           第二步 把d0左移N位至d100
           第三步 把d0右移N位至d110
           第四步 把d100與d110相或至d120
           第五步 dmov d120 y0k8
本帖最近評分記錄：
  • 下載積分:+5(0760) 感謝！
    0760
    中山木工機械維修
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 453 個
    工控威望: 1715 點
    下載積分: 2749 分
    在線時間: 723(小時)
    注冊時間: 2011-04-16
    最后登錄: 2024-09-14
    查看0760的 主題 / 回貼
    5樓  發表于: 2013-01-05 19:36
    引用
    引用第4樓xuefenfeilxw于2013-01-05 17:29發表的  :
    例如：第一步 mov x0k8 d0
               第二步 把d0左移N位至d100
               第三步 把d0右移N位至d110
               第四步 把d100與d110相或至d120
               第五步 dmov d120 y0k8

    說得很好，還有一個問題是，共有40個行程開關，即工件可以是壓住5至40人，三菱PLC只能處理32個，
    超過32過的如何處理？還望解答。謝謝！
    liao427154
    級別: 探索解密
    精華主題: 0
    發帖數量: 34 個
    工控威望: 150 點
    下載積分: 673 分
    在線時間: 54(小時)
    注冊時間: 2012-07-19
    最后登錄: 2016-11-06
    查看liao427154的 主題 / 回貼
    6樓  發表于: 2013-01-05 19:40
    行程開關可否用X輸入元件表示X0-07,X10-17,X20-27
    liao427154
    級別: 探索解密
    精華主題: 0
    發帖數量: 34 個
    工控威望: 150 點
    下載積分: 673 分
    在線時間: 54(小時)
    注冊時間: 2012-07-19
    最后登錄: 2016-11-06
    查看liao427154的 主題 / 回貼
    7樓  發表于: 2013-01-05 19:50
    K2X33
    0760
    中山木工機械維修
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 453 個
    工控威望: 1715 點
    下載積分: 2749 分
    在線時間: 723(小時)
    注冊時間: 2011-04-16
    最后登錄: 2024-09-14
    查看0760的 主題 / 回貼
    8樓  發表于: 2013-01-05 20:07
    回復6樓，如果把它拆開5組，感覺更難處理了
    0760
    中山木工機械維修
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 453 個
    工控威望: 1715 點
    下載積分: 2749 分
    在線時間: 723(小時)
    注冊時間: 2011-04-16
    最后登錄: 2024-09-14
    查看0760的 主題 / 回貼
    9樓  發表于: 2013-01-05 20:11
    回復7樓，能詳細點嗎？分為兩組后怎么左移右移，然后怎么輸出，愿為其他詳。
    謝謝！�。�
    liao427154
    級別: 探索解密
    精華主題: 0
    發帖數量: 34 個
    工控威望: 150 點
    下載積分: 673 分
    在線時間: 54(小時)
    注冊時間: 2012-07-19
    最后登錄: 2016-11-06
    查看liao427154的 主題 / 回貼
    10樓  發表于: 2013-01-05 20:31
    按照4樓主的程序，第一行再并聯一個K2X33，傳送給D0，試一下看看怎么樣......
    0760
    中山木工機械維修
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 453 個
    工控威望: 1715 點
    下載積分: 2749 分
    在線時間: 723(小時)
    注冊時間: 2011-04-16
    最后登錄: 2024-09-14
    查看0760的 主題 / 回貼
    11樓  發表于: 2013-01-05 20:41
    引用
    引用第10樓liao427154于2013-01-05 20:31發表的  :
    按照4樓主的程序，第一行再并聯一個K2X33，傳送給D0，試一下看看怎么樣......

    D0只能存32個（K8X0）啊，再把K2X33傳給D0只能覆蓋
