樓主  發表于: 2013-01-16 11:53

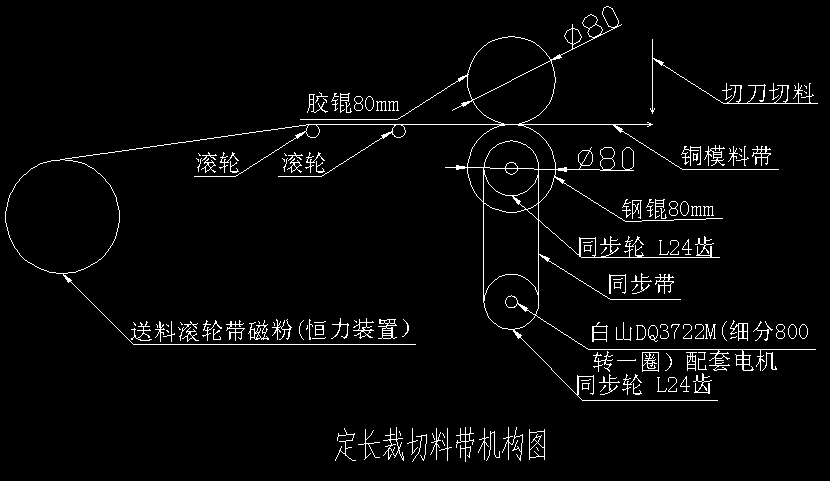

描述：裁切機構圖
圖片：
定長裁切料帶不夠精確（裁切10mm,相差有0.1-0.5mm)，是何原因？請大家?guī)兔σ幌?/div>
描述：三菱PLC程序
附件： 裁切程序.zip (13 K) 下載次數:262
網站提示: 請不要用迅雷下載附件，容易出錯
描述：信捷文本
附件： 外買裁大片機屏程.zip (2 K) 下載次數:194
網站提示: 請不要用迅雷下載附件，容易出錯
136236872
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 121 點
下載積分: 1073 分
在線時間: 21(小時)
注冊時間: 2013-01-03
最后登錄: 2013-01-25
查看136236872的 主題 / 回貼
1樓  發表于: 2013-01-16 11:59
額~~用步進還不準？以前做過用編碼普通電機變頻都在0.3以內
evanzheng
級別: 略有小成
精華主題: 0
發帖數量: 288 個
工控威望: 399 點
下載積分: 4278 分
在線時間: 184(小時)
注冊時間: 2010-02-27
最后登錄: 2024-08-08
查看evanzheng的 主題 / 回貼
2樓  發表于: 2013-01-16 12:30
奇怪了  三菱PLC程序系統怎么發到OMRON里來了  呵呵
szjiawangmj
天生我才必有用
級別: 家園�？�
精華主題: 0
發帖數量: 14 個
工控威望: 644 點
下載積分: 1945 分
在線時間: 102(小時)
注冊時間: 2009-03-15
最后登錄: 2021-03-19
查看szjiawangmj的 主題 / 回貼
3樓  發表于: 2013-01-16 13:58
如果有規律性的不精確，可以進行補償，在程序里設計補償程序。
sunzhihaowy
級別: 略有小成
精華主題: 0
發帖數量: 128 個
工控威望: 255 點
下載積分: 2085 分
在線時間: 22(小時)
注冊時間: 2013-01-02
最后登錄: 2020-03-29
查看sunzhihaowy的 主題 / 回貼
4樓  發表于: 2013-01-16 16:01
這個事裁什么的啊
試試就能行，掙掙就能贏！
li840806
級別: 探索解密
精華主題: 0
發帖數量: 60 個
工控威望: 170 點
下載積分: 594 分
在線時間: 183(小時)
注冊時間: 2010-07-13
最后登錄: 2024-07-26
查看li840806的 主題 / 回貼
5樓  發表于: 2013-01-16 16:09
我個人覺得是機械機構不合理，后面的張力電機肯定會影響送料的長短，卷筒越小，張力就越大，如果可以，后面再加一套放料輥輪，用光電控制直流電機
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8199 個
工控威望: 10328 點
下載積分: 20997 分
在線時間: 2989(小時)
注冊時間: 2007-03-01
最后登錄: 2024-09-20
查看guochunyi的 主題 / 回貼
6樓  發表于: 2013-01-16 19:46
應該是最初的送料滾輪影響了，你的料有沒有止逆裝置?
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
kyy80
態度決定一切``````
級別: 工控俠客
精華主題: 0
發帖數量: 1222 個
工控威望: 3492 點
下載積分: 4394 分
在線時間: 1973(小時)
注冊時間: 2008-02-17
最后登錄: 2024-09-14
查看kyy80的 主題 / 回貼
7樓  發表于: 2013-01-16 21:49
還是改機械吧。。�；蚴羌友b編碼器。。。。。。
hollision
級別: 略有小成
精華主題: 0
發帖數量: 34 個
工控威望: 207 點
下載積分: 590 分
在線時間: 31(小時)
注冊時間: 2009-04-06
最后登錄: 2020-03-02
查看hollision的 主題 / 回貼
8樓  發表于: 2013-01-16 21:55
建議以下幾點供參考：
   1、重新理順你的程序，特別關于M8145的使用和DDRVI指令的使用的細節問題；
   2、步進電機的定位完成信號應寫到程序中，最好使用伺服電機驅動系統；
   3、制動與切刀之間的配合問題；
   4、參考網絡上有關這方面的例子。

      希望以上意見對你有所幫助。

sszhen-hua
級別: 略有小成
精華主題: 0
發帖數量: 273 個
工控威望: 453 點
下載積分: 870 分
在線時間: 274(小時)
注冊時間: 2009-05-12
最后登錄: 2024-08-04
查看sszhen-hua的 主題 / 回貼
9樓  發表于: 2013-01-17 08:05
非常感謝以上樓主的大力支持和幫忙，謝謝各位了！
tkggtdkjpl
工欲善其事，必先利其器！
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3435 個
工控威望: 20971 點
下載積分: 25343 分
在線時間: 1744(小時)
注冊時間: 2010-01-03
最后登錄: 2024-09-20
查看tkggtdkjpl的 主題 / 回貼
10樓  發表于: 2013-01-17 08:10
告訴你一個非常不幸的消息,我打電話問過白山電機的技術支持,創收們說白山的步進速度最在300R/MIN---400R/MIN之間
不知你的速度要求如何!
自動化單機，生產線，項目編程調試！
sszhen-hua
級別: 略有小成
精華主題: 0
發帖數量: 273 個
工控威望: 453 點
下載積分: 870 分
在線時間: 274(小時)
注冊時間: 2009-05-12
最后登錄: 2024-08-04
查看sszhen-hua的 主題 / 回貼
11樓  發表于: 2013-01-17 16:21
回答10樓主，速度一般500轉/秒，裁切的越長，誤差就越在！
  • «
