樓主  發表于: 2013-02-03 22:33
百度了很久,找不到好象正確的答案
我接觸的是臺達A2系列伺服,接收脈沖時有3種模式
1  AB相脈沖列
2  正轉脈沖列及逆轉脈沖列
3  脈沖列+符號

問題一:目前我只看懂了第3種模式,就是通常說的集電極開路輸出吧,另外兩種就看不懂哪種是差分了
問題二:我用西門子224XP發出來的脈沖是那種類型的脈沖呢,我用表量過有12V不懂啊

糾結了很久這兩個問題,特來請教,QQQ
wang324521
級別: 略有小成
精華主題: 0
發帖數量: 196 個
工控威望: 496 點
下載積分: 6225 分
在線時間: 76(小時)
注冊時間: 2012-09-11
最后登錄: 2024-08-23
查看wang324521的 主題 / 回貼
1樓  發表于: 2013-02-04 09:09
我們一般用第三種
何工控學
勵志竭精
級別: 家園常客
精華主題: 0
發帖數量: 609 個
工控威望: 905 點
下載積分: 13667 分
在線時間: 501(小時)
注冊時間: 2012-10-26
最后登錄: 2024-08-24
查看何工控學的 主題 / 回貼
2樓  發表于: 2013-02-04 14:01
AB相脈沖是以編碼器型式輸入的也就是AB兩相脈沖相差90度以90度的位置關系確定方向,正負脈沖是以高低電平型式,這些在伺服器或者皮里抽肉手冊中都有說過
kyy80
態度決定一切``````
級別: 工控俠客
精華主題: 0
發帖數量: 1222 個
工控威望: 3492 點
下載積分: 4394 分
在線時間: 1973(小時)
注冊時間: 2008-02-17
最后登錄: 2024-09-14
查看kyy80的 主題 / 回貼
3樓  發表于: 2013-02-04 17:14
224XP是發射極輸出的....高電平有效..集電極輸出的有點貴,低電平有效....
zzvs
級別: 探索解密
精華主題: 0
發帖數量: 31 個
工控威望: 162 點
下載積分: 793 分
在線時間: 304(小時)
注冊時間: 2011-09-01
最后登錄: 2014-10-26
查看zzvs的 主題 / 回貼
4樓  發表于: 2013-02-04 18:22
1  AB相脈沖列
2  正轉脈沖列及逆轉脈沖列
這兩種模式,哪一種是差分輸出啊?有什么區別
huangyue
級別: 工控俠客
精華主題: 0
發帖數量: 339 個
工控威望: 2884 點
下載積分: 11603 分
在線時間: 357(小時)
注冊時間: 2010-12-21
最后登錄: 2024-09-14
查看huangyue的 主題 / 回貼
5樓  發表于: 2013-02-04 20:52
差分輸出是電子方面的說法，看說明書就有說明的
zzvs
級別: 探索解密
精華主題: 0
發帖數量: 31 個
工控威望: 162 點
下載積分: 793 分
在線時間: 304(小時)
注冊時間: 2011-09-01
最后登錄: 2014-10-26
查看zzvs的 主題 / 回貼
6樓  發表于: 2013-02-04 21:39
我還是上一張圖片吧,這樣好象更好直接解決問題
zzvs
級別: 探索解密
精華主題: 0
發帖數量: 31 個
工控威望: 162 點
下載積分: 793 分
在線時間: 304(小時)
注冊時間: 2011-09-01
最后登錄: 2014-10-26
查看zzvs的 主題 / 回貼
7樓  發表于: 2013-02-04 21:41

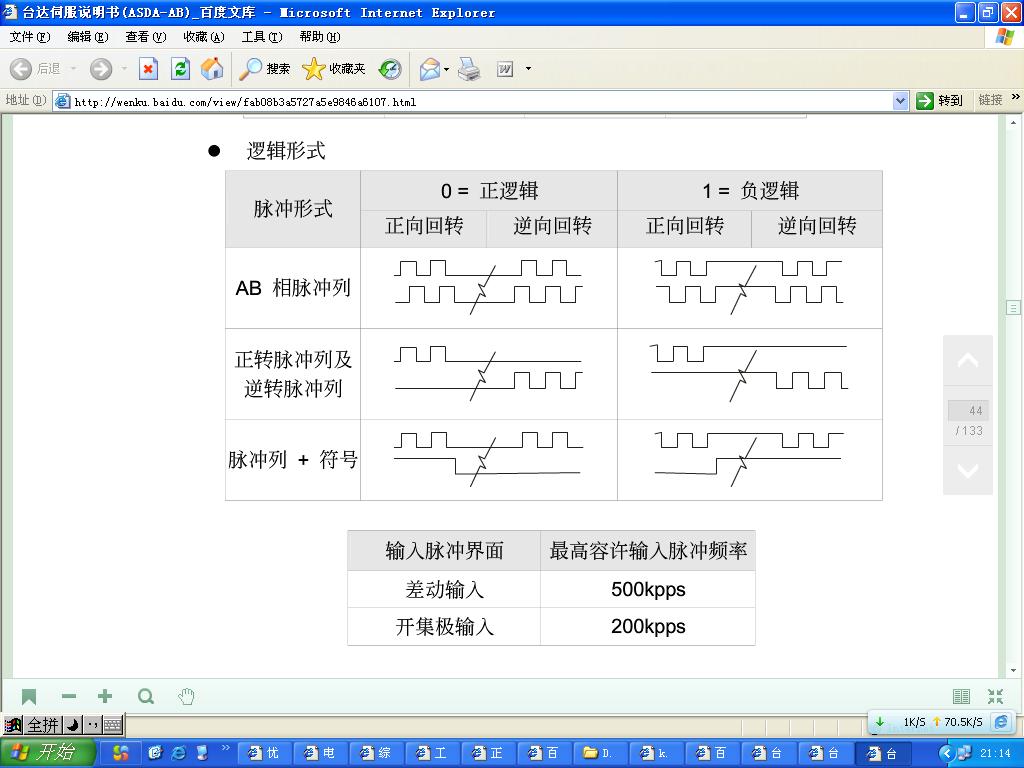

圖片上AB相和正逆脈沖列輸出,哪種才是差分輸出,是需要5V還是24V呢
hx0752
級別: 探索解密
精華主題: 0
發帖數量: 32 個
工控威望: 137 點
下載積分: 2440 分
在線時間: 8(小時)
注冊時間: 2012-09-05
最后登錄: 2024-06-05
查看hx0752的 主題 / 回貼
8樓  發表于: 2013-02-04 22:15
學習學習。
