樓主  發表于: 2013-03-04 08:20
圖片：
圖片：
最近接到個任務，機床增加一高度測量的模擬量輸入，需要實時顯示其值，不用觸摸屏用4位數碼管，手頭的PLC是FX1N40MT，查來查去FX系列的都沒有動態驅動段碼+位碼的指令，

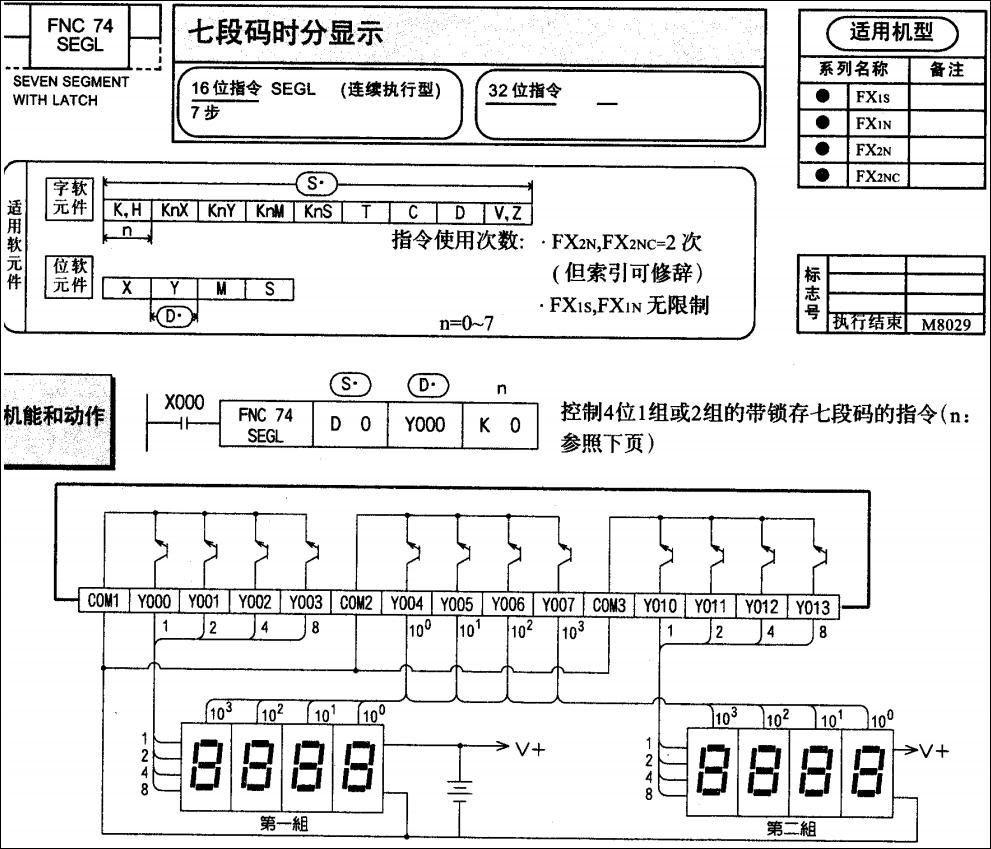

而且七段碼譯碼的還只支持FX2N，七段碼時分顯示的又不是七段碼輸出，而是8421BCD+位碼
附圖如下：
zhengyueyong
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 181 點
下載積分: 614 分
在線時間: 7(小時)
注冊時間: 2013-03-01
最后登錄: 2024-09-23
查看zhengyueyong的 主題 / 回貼
1樓  發表于: 2013-03-04 08:29
圖片：

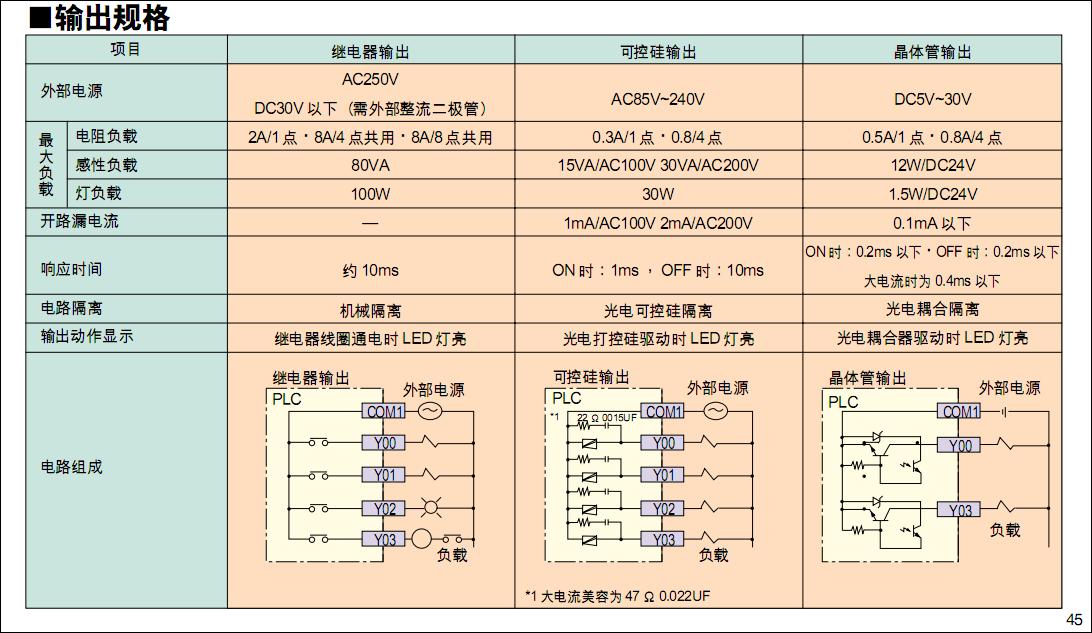

現在準備用74LS247譯碼IC來把bcd碼轉成7段碼，又遇到個問題，所有的譯碼芯片輸入都是高電平有效，而FXPLC晶體管輸出的都是低電平有效(負邏輯輸出)，數碼管也都是選的共陽數碼管，這樣還得加上一片74LS04反相器，郁悶無比，現在還是在理論階段，反相器跟譯碼芯片之間是否還要上拉電阻還不知道，網上說TTL的芯片之間可以直連的。
當然，也可以慢慢的自己編程序直接輸出段碼+位碼的，這不是為了圖省事么，本以為有現成的指令用呢！
[ 此帖被zhengyueyong在2013-03-04 08:39重新編輯 ]
zhengyueyong
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 181 點
下載積分: 614 分
在線時間: 7(小時)
注冊時間: 2013-03-01
最后登錄: 2024-09-23
查看zhengyueyong的 主題 / 回貼
2樓  發表于: 2013-03-04 08:42
剛才仔細看了下指令說明，正負邏輯可以選擇的，PLC是負邏輯，段碼輸入正邏輯，位碼輸入負邏輯，指令可以寫成：
SEGL D0 Y0 K2
反相器不需要了，只需要BCD譯碼芯片即可
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 737 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
3樓  發表于: 2013-03-04 19:28
用PLC的輸出點驅動四位數碼管顯示，太浪費輸出點了吧，而且接線也會很麻煩。直接買個帶數碼管顯示的高度測量傳感器怎么樣。
zhengyueyong
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 181 點
下載積分: 614 分
在線時間: 7(小時)
注冊時間: 2013-03-01
最后登錄: 2024-09-23
查看zhengyueyong的 主題 / 回貼
4樓  發表于: 2013-03-05 08:30
精度問題，總長300mm，精度要求控制在0.1mm以下，0.03%的精度。
很多市面上的只能達到0.1%，算下來正負0.6mm，不能用
光柵尺又不行，不是固定安裝，需要跟隨機頭高速移動，于是老板買了個高精度的測量裝置，用PLC處理+顯示
佛山工控人
佛山羅工專業收購二手PLC、變頻/伺服器、觸摸屏等工業配件！
級別: 正式會員
精華主題: 0
發帖數量: 47 個
工控威望: 85 點
下載積分: 699 分
在線時間: 143(小時)
注冊時間: 2010-12-01
最后登錄: 2024-11-07
查看佛山工控人的 主題 / 回貼
5樓  發表于: 2013-03-23 09:16
科研是我們前行的動力
雁過留聲，人過留名！佛山羅工專業從事倒閉廠房回收，對工廠廢舊物資（包括工業設備、工業電器、有色金屬等一切工廠廢舊品）的回收，我們擁有專業的拆遷團隊，可參加項目競標，歡迎前來咨詢！QQ：616643524
七十年代
級別: 略有小成
精華主題: 0
發帖數量: 356 個
工控威望: 447 點
下載積分: 4031 分
在線時間: 350(小時)
注冊時間: 2006-12-16
最后登錄: 2022-03-15
查看七十年代的 主題 / 回貼
6樓  發表于: 2013-03-23 11:11
用485驅動，大數碼管顯示有專門做的，我以前搞過
