樓主  發表于: 2013-03-25 17:23
要做個電熱絲的PID溫度控制，把電熱絲的溫度控制在正負2度之內
請教下有什么方法
電熱絲溫度在100度以下，是拉直的一根細絲長度300mm到500mm按不同產品有變化
阻值和加的電壓還不確定
夏日雪夢
為了夢，夢一生
級別: VIP會員
精華主題: 0
發帖數量: 528 個
工控威望: 4295 點
下載積分: 4306 分
在線時間: 461(小時)
注冊時間: 2009-04-03
最后登錄: 2024-11-09
查看夏日雪夢的 主題 / 回貼
1樓  發表于: 2013-03-25 20:00
用溫度控制器來控制接觸器或者固態繼電器，精度應該可以滿足你的要求。
本帖最近評分記錄：
  • 下載積分:+2(king125) 熱心助人！
    天空流星
    SZ-CL
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 571 個
    工控威望: 6193 點
    下載積分: 19653 分
    在線時間: 558(小時)
    注冊時間: 2008-03-17
    最后登錄: 2024-11-15
    查看天空流星的 主題 / 回貼
    2樓  發表于: 2013-03-26 09:04
    引用
    引用第1樓夏日雪夢于2013-03-25 20:00發表的  :
    用溫度控制器來控制接觸器或者固態繼電器，精度應該可以滿足你的要求。

    但電熱絲很細直徑只有1 mm左右，怎么測量溫度啊
    john42tw
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1276 個
    工控威望: 6107 點
    下載積分: 52058 分
    在線時間: 1120(小時)
    注冊時間: 2012-04-24
    最后登錄: 2024-09-30
    查看john42tw的 主題 / 回貼
    3樓  發表于: 2013-03-26 11:02
    溫控器+SCR
    將熱偶線用夾子類固定電熱絲上
    本帖最近評分記錄：
  • 下載積分:+5(king125) 熱心助人！
    天空流星
    SZ-CL
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 571 個
    工控威望: 6193 點
    下載積分: 19653 分
    在線時間: 558(小時)
    注冊時間: 2008-03-17
    最后登錄: 2024-11-15
    查看天空流星的 主題 / 回貼
    4樓  發表于: 2013-03-26 11:08
    引用
    引用第3樓john42tw于2013-03-26 11:02發表的  :
    溫控器+SCR
    將熱偶線用夾子類固定電熱絲上

    能再說詳細點嗎？
    電熱絲中間一段會用來做熱切割用，不能夾東西
    前面說的溫度有問題可能會過100度
    多晶鑄錠
    級別: 略有小成
    精華主題: 0
    發帖數量: 265 個
    工控威望: 425 點
    下載積分: 2702 分
    在線時間: 180(小時)
    注冊時間: 2012-10-23
    最后登錄: 2022-03-30
    查看多晶鑄錠的 主題 / 回貼
    5樓  發表于: 2013-03-26 11:18
    有些問題，如果你不說清楚，別人很難幫助你的。
    本帖最近評分記錄：
  • 下載積分:+2(king125) 熱心助人！
    john42tw
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1276 個
    工控威望: 6107 點
    下載積分: 52058 分
    在線時間: 1120(小時)
    注冊時間: 2012-04-24
    最后登錄: 2024-09-30
    查看john42tw的 主題 / 回貼
    6樓  發表于: 2013-03-26 11:54

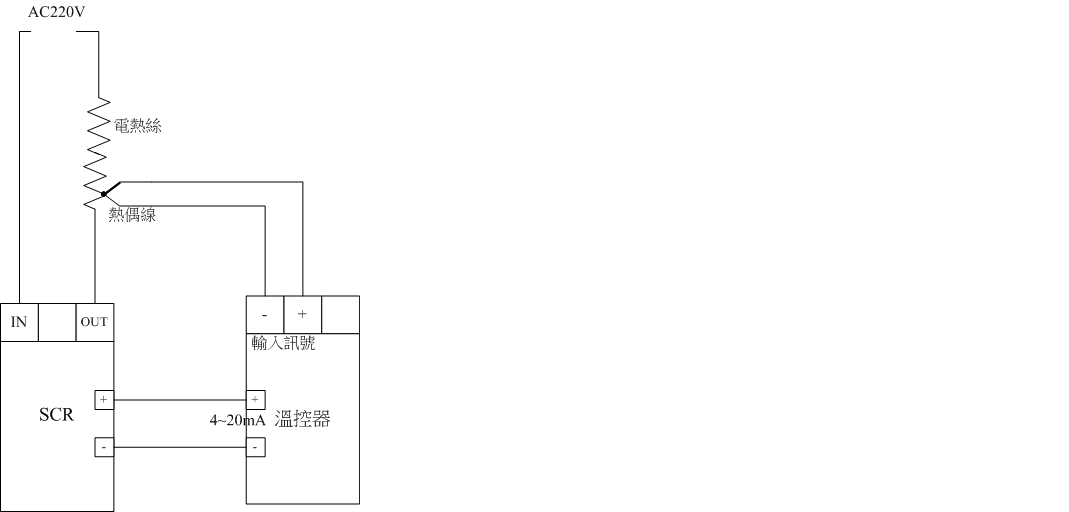

    圖片：
    熱偶線壓接於電熱線前端或後端
    本帖最近評分記錄：
  • 下載積分:+5(king125) 感謝！
    deliang_tan
    級別: 略有小成
    精華主題: 0
    發帖數量: 138 個
    工控威望: 278 點
    下載積分: 1910 分
    在線時間: 81(小時)
    注冊時間: 2012-09-19
    最后登錄: 2024-08-13
    查看deliang_tan的 主題 / 回貼
    7樓  發表于: 2013-03-26 17:10
    樓主是要控制電熱絲的表面溫度，要用非接觸式的測溫方法，試試紅外線的，不過光點可能不好對，要做實驗才知道。
    本帖最近評分記錄：
  • 下載積分:+2(king125) 熱心助人！
    ying-feng
    一般情況下人的眼睛是黑的，心是紅的；要是眼睛變紅了心就會變黑
    級別: 家園常客
    精華主題: 0
    發帖數量: 460 個
    工控威望: 648 點
    下載積分: 2649 分
    在線時間: 182(小時)
    注冊時間: 2011-08-12
    最后登錄: 2024-05-04
    查看ying-feng的 主題 / 回貼
    8樓  發表于: 2013-03-26 18:02
    電熱絲的溫度不能用溫控器直接控制，因為它斷電之后溫度會迅速下降。建議用調壓器和溫度計來實現
    本帖最近評分記錄：
  • 下載積分:+2(king125) 熱心助人！
    lijinniu
    級別: 工控俠客
    精華主題: 0
    發帖數量: 624 個
    工控威望: 3669 點
    下載積分: 29981 分
    在線時間: 1407(小時)
    注冊時間: 2007-08-17
    最后登錄: 2024-06-11
    查看lijinniu的 主題 / 回貼
    9樓  發表于: 2013-03-27 10:49
    直接用調整電壓的方式來做。不過電熱絲的兩端要用彈黃來應對電熱絲的伸縮。用一個調壓器和一個36V的變壓器就可以根據不同的產品來調節不同的電壓來做切割
    本帖最近評分記錄：
  • 下載積分:+2(king125) 熱心助人！
    天空流星
    SZ-CL
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 571 個
    工控威望: 6193 點
    下載積分: 19653 分
    在線時間: 558(小時)
    注冊時間: 2008-03-17
    最后登錄: 2024-11-15
    查看天空流星的 主題 / 回貼
    10樓  發表于: 2013-03-27 12:33
    先謝謝大家的意見
    參考了個舊機臺，是測量了電熱絲兩端的電壓和電流（可能只測了電壓）做反饋來控制一個調壓模塊，來控制輸出的總功率，
    但能不能直接控制調壓模塊使輸出的功率一定，用溫度反饋來對比，再進行調整，這樣能不能控制溫度穩定，電熱絲溫度上升后電阻值變化會不會造成影響
    有沒有做過類似項目的給點建議
    bu2011
    級別: 探索解密
    精華主題: 0
    發帖數量: 38 個
    工控威望: 160 點
    下載積分: 5533 分
    在線時間: 42(小時)
    注冊時間: 2012-12-23
    最后登錄: 2019-03-29
    查看bu2011的 主題 / 回貼
    11樓  發表于: 2013-03-27 19:39
    我想做一個膠袋封口機,里面的發熱絲也想用什么穩定溫度,但參考好多機器都是調電壓的,而且是手動的,   樓主找到方法上來告訴我一聲,
