樓主  發表于: 2013-04-10 12:12
行星切割機程序，置位 復位指令出現問題，請高人指點

在線監控，自動運行至T40，就不能繼續走了，找不出問題...
[ 此帖被niyouyijian在2013-04-19 18:55重新編輯 ]
附件： 行星切割機.zip (3 K) 下載次數:55
網站提示: 請不要用迅雷下載附件，容易出錯
電器箱柜調試，制作，配套。T：185 5058 1921
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5196 個
工控威望: 7419 點
下載積分: 158600 分
在線時間: 3153(小時)
注冊時間: 2007-11-21
最后登錄: 2024-11-09
查看sjm213的 主題 / 回貼
1樓  發表于: 2013-04-10 17:23
它沒有專用的編輯軟件，在step7microwin中有TD面板向?qū)碓O(shè)置程序。
編程的操作性上不如專用軟件。
niyouyijian
每天進步一丟丟...
級別: 略有小成
精華主題: 0
發帖數量: 83 個
工控威望: 215 點
下載積分: 3944 分
在線時間: 38(小時)
注冊時間: 2013-02-22
最后登錄: 2024-09-28
查看niyouyijian的 主題 / 回貼
2樓  發表于: 2013-04-12 09:16
請問版主，TD400C的畫面切換如何設置？

比如：手動畫面/自動參數  畫面切換 如何設置？
電器箱柜調試，制作，配套。T：185 5058 1921
niyouyijian
每天進步一丟丟...
級別: 略有小成
精華主題: 0
發帖數量: 83 個
工控威望: 215 點
下載積分: 3944 分
在線時間: 38(小時)
注冊時間: 2013-02-22
最后登錄: 2024-09-28
查看niyouyijian的 主題 / 回貼
3樓  發表于: 2013-04-12 09:27

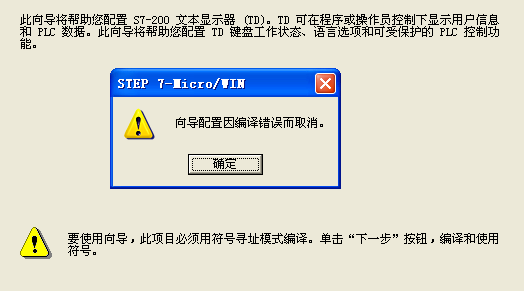

圖片：
【向?qū)渲靡蚓幾g錯誤而取消】，不知道如何解決這個問題！請告知手指點
[ 此帖被niyouyijian在2013-04-12 09:39重新編輯 ]
電器箱柜調試，制作，配套。T：185 5058 1921
niyouyijian
每天進步一丟丟...
級別: 略有小成
精華主題: 0
發帖數量: 83 個
工控威望: 215 點
下載積分: 3944 分
在線時間: 38(小時)
注冊時間: 2013-02-22
最后登錄: 2024-09-28
查看niyouyijian的 主題 / 回貼
4樓  發表于: 2013-04-12 09:36

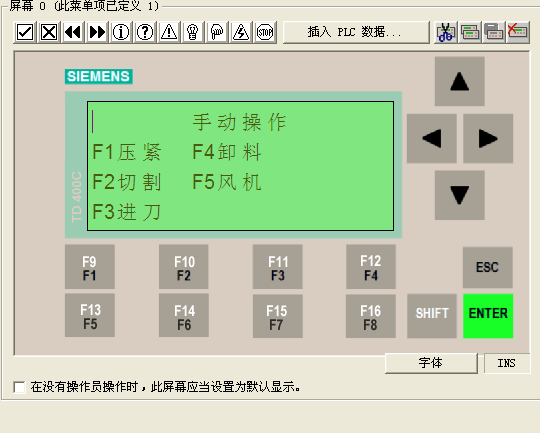

圖片：
畫面切換
電器箱柜調試，制作，配套。T：185 5058 1921
niyouyijian
每天進步一丟丟...
級別: 略有小成
精華主題: 0
發帖數量: 83 個
工控威望: 215 點
下載積分: 3944 分
在線時間: 38(小時)
注冊時間: 2013-02-22
最后登錄: 2024-09-28
查看niyouyijian的 主題 / 回貼
5樓  發表于: 2013-04-12 09:37

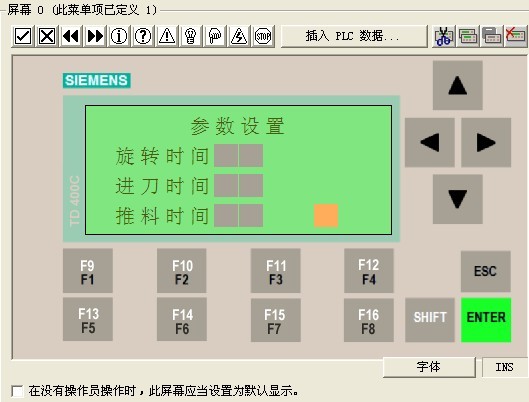

圖片：
參數哈面
電器箱柜調試，制作，配套。T：185 5058 1921
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5196 個
工控威望: 7419 點
下載積分: 158600 分
在線時間: 3153(小時)
注冊時間: 2007-11-21
最后登錄: 2024-11-09
查看sjm213的 主題 / 回貼
6樓  發表于: 2013-04-12 11:10
引用
引用第2樓niyouyijian于2013-04-12 09:16發表的  :
請問版主，TD400C的畫面切換如何設置？

比如：手動畫面/自動參數畫面切換 如何設置？

畫面切換需用報警畫面，用戶畫面布恩那個由PLC控制。
報警畫面以及F1……F8鍵對應的V位地址可以在【符號表】--【TD向?qū)А恐胁榭�，編輯程序使用F對應的位觸發報警畫面對應的位即可切換畫面。
niyouyijian
每天進步一丟丟...
級別: 略有小成
精華主題: 0
發帖數量: 83 個
工控威望: 215 點
下載積分: 3944 分
在線時間: 38(小時)
注冊時間: 2013-02-22
最后登錄: 2024-09-28
查看niyouyijian的 主題 / 回貼
7樓  發表于: 2013-04-19 18:23
新鮮出爐的行星切割機程序，有些小毛病，請高手指正...
[ 此帖被niyouyijian在2013-04-19 18:52重新編輯 ]
附件： 行星切割機.zip (3 K) 下載次數:20
網站提示: 請不要用迅雷下載附件，容易出錯
電器箱柜調試，制作，配套。T：185 5058 1921
niyouyijian
每天進步一丟丟...
級別: 略有小成
精華主題: 0
發帖數量: 83 個
工控威望: 215 點
下載積分: 3944 分
在線時間: 38(小時)
注冊時間: 2013-02-22
最后登錄: 2024-09-28
查看niyouyijian的 主題 / 回貼
8樓  發表于: 2013-04-19 20:56
高手在哪里？快來看看呀
電器箱柜調試，制作，配套。T：185 5058 1921
niyouyijian
每天進步一丟丟...
級別: 略有小成
精華主題: 0
發帖數量: 83 個
工控威望: 215 點
下載積分: 3944 分
在線時間: 38(小時)
注冊時間: 2013-02-22
最后登錄: 2024-09-28
查看niyouyijian的 主題 / 回貼
9樓  發表于: 2013-04-21 08:19
程序已經完成，內含TD4OOC文本操作。
今日上傳為以后需要作此類程序的兄弟一些參考，借鑒....不足之處望與大家一起討論
附件： 行星切割機內附TD400C文本.zip (7 K) 下載次數:39
