樓主  發表于: 2013-04-16 21:49

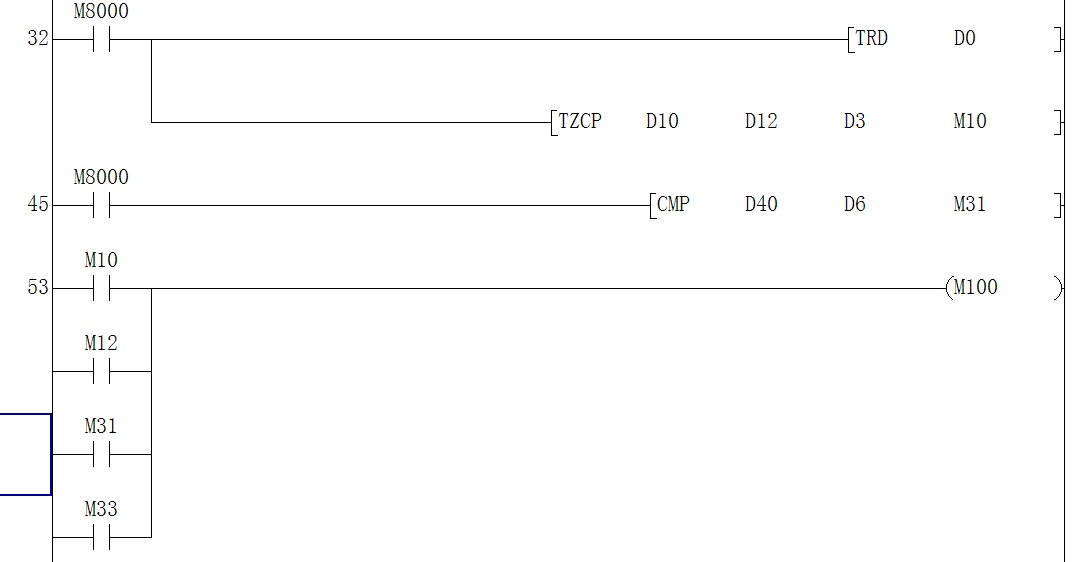

本程序是一個時控程序程序如下








本程序時控自動控制Y5啟停
手動控制Y5啟停都正常
我想的是用一個按鈕
既能手動控制Y5的啟停
又能在手動啟動Y5后由時控電路自動停止
我在M11后串了M常閉M219也不行
能想到的幾種方法都試遍了
都不行
但我想一定可以的
有知道的高手還望指點一二。
程序： 時控打印.zip (13 K) 下载次数:26
zwjack
級別: 工控俠客
精華主題: 0
發帖數量: 29 個
工控威望: 2743 點
下載積分: 1491 分
在線時間: 30(小時)
注冊時間: 2012-06-04
最后登錄: 2016-10-22
查看zwjack的 主題 / 回貼
1樓  發表于: 2013-04-16 21:54

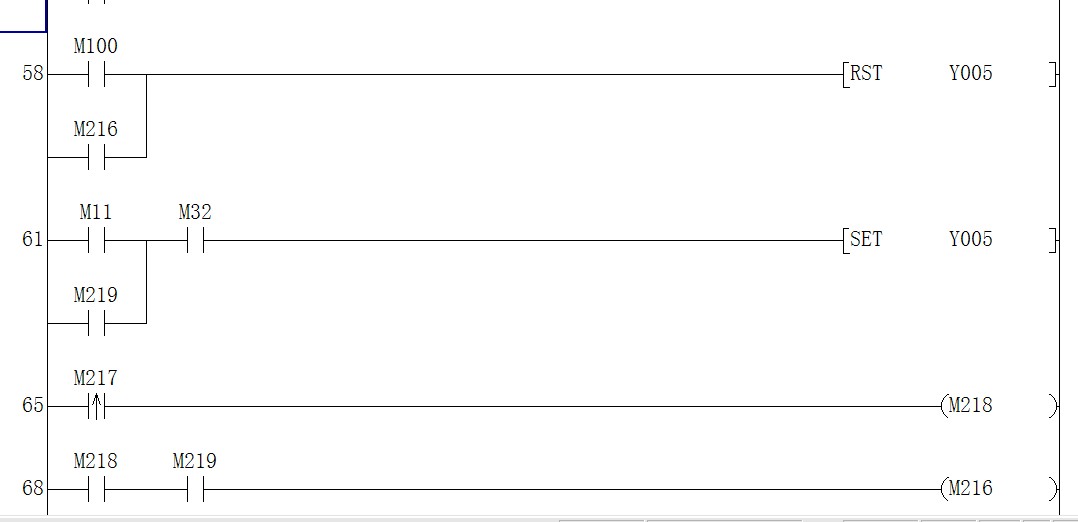

手動啟動后
時控時間到后
為什么M100接通了
但就是RST Y5不動作
我是在監控里看的
浪子不回頭
級別: 探索解密
精華主題: 0
發帖數量: 43 個
工控威望: 163 點
下載積分: 3463 分
在線時間: 1(小時)
注冊時間: 2013-03-21
最后登錄: 2013-08-23
查看浪子不回頭的 主題 / 回貼
2樓  發表于: 2013-04-16 22:13

hbpanlj
級別: 探索解密
精華主題: 0
發帖數量: 4 個
工控威望: 121 點
下載積分: 372 分
在線時間: 6(小時)
注冊時間: 2013-03-28
最后登錄: 2024-08-13
查看hbpanlj的 主題 / 回貼
3樓  發表于: 2013-04-17 23:10
你講set放在前，rst放在后就可以了
znz43
工控職業已成回憶 只因愛好常回家園 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1055 個
工控威望: 4898 點
下載積分: 7347 分
在線時間: 2558(小時)
注冊時間: 2010-06-24
最后登錄: 2024-09-17
查看znz43的 主題 / 回貼
4樓  發表于: 2013-04-18 14:11
按此
程序的順序?qū)懛ǎ琈216永遠不會ON，不能RST y5
因?yàn)镸218也是脈沖訊號，在68步此時M219還未ON，當執行到71步M219置ON，下一次掃描時，M218己off，故M216還是不能ON
出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5173 個
工控威望: 7396 點
下載積分: 157929 分
在線時間: 3135(小時)
注冊時間: 2007-11-21
最后登錄: 2024-09-20
查看sjm213的 主題 / 回貼
5樓  發表于: 2013-04-18 14:47
引用
引用第1樓zwjack于2013-04-16 21:54發表的  :
手動啟動后
時控時間到后
為什么M100接通了
但就是RST Y5不動作
我是在監控里看的

手動啟動后M219為ON狀態，該狀態導致SET Y5一直有效，即便M100為ON導通了RST Y5指令。
因SET Y5在RST Y5之后，故SET指令有效，導致M100通了Y5也不能復位。
如三樓講講兩指令位置調換即可復位掉Y5。
---------------------
手動啟動后M219一直保持ON狀態，這是自動程序控制不了的，只能手動再觸發一次M217，才能將M219復位。
所以你需要根據你的 邏輯控制要求，對手動/自動程序添加控制條件，避免兩者相互影響。
