樓主  發表于: 2013-04-26 10:06
用CP1L或CP1H做兩軸馬達畫圓.
使用絕對位置定位,用X=R COS(r)
                                     Y=R SIN(r)
解析具體位置,
當知道圓半徑R.并循環遞增角度r解出具體的,不停變化的X Y值,馬達走絕對對位置,
各位高手:這樣能否做出圓形軌跡?求解........
oncenwp
虛心求教
級別: 探索解密
精華主題: 0
發帖數量: 21 個
工控威望: 151 點
下載積分: 427 分
在線時間: 14(小時)
注冊時間: 2011-09-21
最后登錄: 2021-02-23
查看oncenwp的 主題 / 回貼
1樓  發表于: 2013-04-27 09:37
不知道效果怎么樣
oncenwp
虛心求教
級別: 探索解密
精華主題: 0
發帖數量: 21 個
工控威望: 151 點
下載積分: 427 分
在線時間: 14(小時)
注冊時間: 2011-09-21
最后登錄: 2021-02-23
查看oncenwp的 主題 / 回貼
2樓  發表于: 2013-04-27 09:38
說不定出來個多邊形····不圓滑
oncenwp
虛心求教
級別: 探索解密
精華主題: 0
發帖數量: 21 個
工控威望: 151 點
下載積分: 427 分
在線時間: 14(小時)
注冊時間: 2011-09-21
最后登錄: 2021-02-23
查看oncenwp的 主題 / 回貼
3樓  發表于: 2013-04-27 09:38
靜待測試效果
25188400
學習�。狞c(diǎn)滴做起�。�！
級別: 略有小成
精華主題: 0
發帖數量: 239 個
工控威望: 367 點
下載積分: 1764 分
在線時間: 259(小時)
注冊時間: 2007-03-28
最后登錄: 2022-07-24
查看25188400的 主題 / 回貼
4樓  發表于: 2013-04-30 15:27
靜待高手解答~~
hc881012
級別: 探索解密
精華主題: 0
發帖數量: 45 個
工控威望: 166 點
下載積分: 1083 分
在線時間: 32(小時)
注冊時間: 2012-12-07
最后登錄: 2024-05-09
查看hc881012的 主題 / 回貼
5樓  發表于: 2013-05-14 17:13
可以用角度計算，每次算出一個點，角度越小精度越高，不過必須大于你兩軸的最小精度
gzwgl
級別: 探索解密
精華主題: 0
發帖數量: 19 個
工控威望: 111 點
下載積分: 502 分
在線時間: 27(小時)
注冊時間: 2010-04-14
最后登錄: 2021-10-07
查看gzwgl的 主題 / 回貼
6樓  發表于: 2013-05-15 17:08
CP1H還能畫圓?
陽光夏天
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 164 點
下載積分: 658 分
在線時間: 37(小時)
注冊時間: 2013-03-18
最后登錄: 2019-07-05
查看陽光夏天的 主題 / 回貼
7樓  發表于: 2013-05-25 00:51

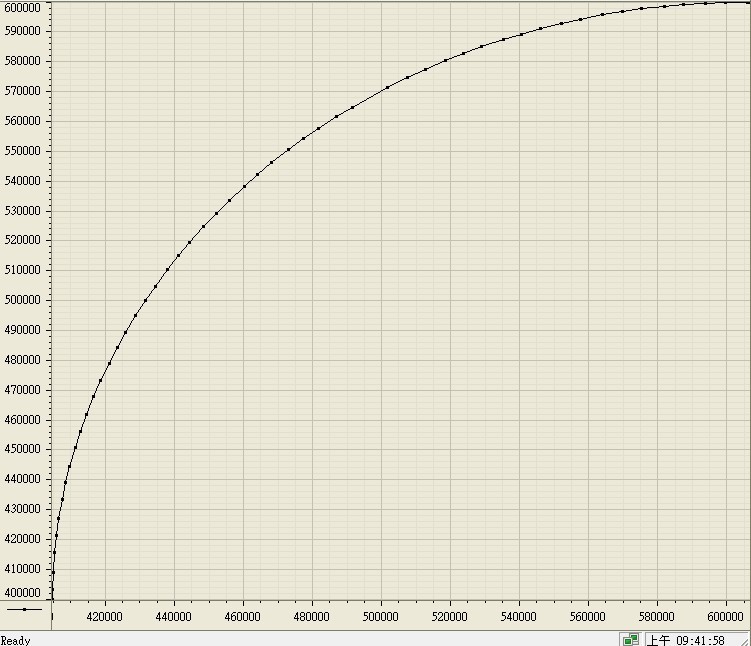

圖片：
本人用S7-224控制2軸畫園成功，附加用WINCC監控2軸的位置，顯示的實時2軸的位置
569103160
569103160
級別: 略有小成
精華主題: 0
發帖數量: 4 個
工控威望: 231 點
下載積分: 25029 分
在線時間: 137(小時)
注冊時間: 2013-03-13
最后登錄: 2024-09-09
查看569103160的 主題 / 回貼
8樓  發表于: 2013-06-29 15:08
典型的圓弧差補運動  看資料就有
hc881012
級別: 探索解密
精華主題: 0
發帖數量: 45 個
工控威望: 166 點
下載積分: 1083 分
在線時間: 32(小時)
注冊時間: 2012-12-07
最后登錄: 2024-05-09
查看hc881012的 主題 / 回貼
9樓  發表于: 2013-06-30 19:47
絕對可以，改變角度確定精確度
計算出的數據做整數脈沖
zf831020
級別: 探索解密
精華主題: 0
發帖數量: 50 個
工控威望: 171 點
下載積分: 2874 分
在線時間: 20(小時)
注冊時間: 2012-12-19
最后登錄: 2024-02-01
查看zf831020的 主題 / 回貼
10樓  發表于: 2013-07-09 21:57
跟數控機床的原理是一樣的
zl499566458
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 149 點
下載積分: 635 分
在線時間: 67(小時)
注冊時間: 2010-09-29
最后登錄: 2022-09-02
查看zl499566458的 主題 / 回貼
11樓  發表于: 2013-07-11 13:20
速度要慢
  • «
