樓主  發(fā)表于: 2013-05-05 16:50
6ES7131-4BD01-0AB0和6ES7131-4BD51-0AA0哪個可以接NPN的傳感器，
從手冊上看6ES7131-4BD01-0AB0的接線實例，我認為這個是接PNP類型的傳感器，但不知道為什么有人說是漏型輸入

6ES7131-4BD51-0AA0從圖上看應該接NPN的傳感器，又怎么會是源型輸入呢

致電西門子技術熱線得到的結果是6ES7131-4BD01-0AB0是源型接PNP

西門子技術論壇提問的結果是6ES7131-4BD01-0AB0是漏型， 6ES7131-4BD51-0AA0是源型

所以現在不明白了

提供手冊和附圖

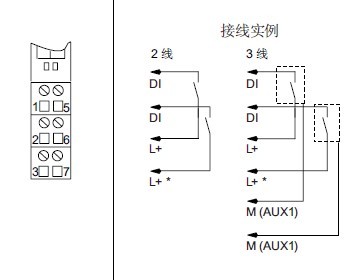

6ES7131-4BD01-0AB0

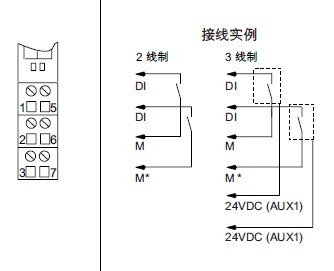

6ES7131-4BD51-0AA0
附件： et200s_4di_dc24v_hf_manual_zh-CHS_zh-CHS.pdf (414 K) 下載次數:41
網站提示: 請不要用迅雷下載附件，容易出錯
附件： et200s_4di_dc24v_src_st_manual_zh-CHS_zh-CHS.pdf (380 K) 下載次數:38
網站提示: 請不要用迅雷下載附件，容易出錯
