樓主  發表于: 2013-06-22 15:24

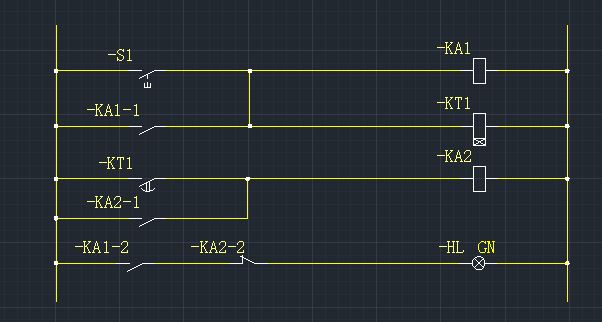

圖為一個靠延時繼電器來觸發下一步動作的電路，在延時繼電器接通的一瞬間將延時繼電器復位，我在PLC中寫出這樣的梯形圖可以觸發KA3,將KA3保持接通，但在實際電路中只因為機械觸點動作時間問題，只能復位延時繼電器，但不能觸發KA2和KA3，各位大蝦能否提點意見，怎么使這個電路在顯示中實現！
cheng007297
級別: 略有小成
精華主題: 0
發帖數量: 337 個
工控威望: 480 點
下載積分: 26599 分
在線時間: 230(小時)
注冊時間: 2011-08-25
最后登錄: 2024-11-02
查看cheng007297的 主題 / 回貼
1樓  發表于: 2013-06-22 15:26
會時間差的~~
tkggtdkjpl
工欲善其事，必先利其器！
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3443 個
工控威望: 20982 點
下載積分: 28555 分
在線時間: 1765(小時)
注冊時間: 2010-01-03
最后登錄: 2024-12-23
查看tkggtdkjpl的 主題 / 回貼
2樓  發表于: 2013-06-22 16:12
去掉中產的KA2
KT啟動KA3自鎖
KA3再加個時間繼電器用時間繼電器復位KA1 KA3

或者用KA3斷KA1的輔助觸點,這個可是必殺喲,一般人都玩不透的!
自動化單機，生產線，項目編程調試！
tkggtdkjpl
工欲善其事，必先利其器！
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3443 個
工控威望: 20982 點
下載積分: 28555 分
在線時間: 1765(小時)
注冊時間: 2010-01-03
最后登錄: 2024-12-23
查看tkggtdkjpl的 主題 / 回貼
3樓  發表于: 2013-06-22 16:14
用繼電器要注意是常閉先斷開,常開再閉合!
違背這個原則都是扯蛋!
自動化單機，生產線，項目編程調試！
tkggtdkjpl
工欲善其事，必先利其器！
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3443 個
工控威望: 20982 點
下載積分: 28555 分
在線時間: 1765(小時)
注冊時間: 2010-01-03
最后登錄: 2024-12-23
查看tkggtdkjpl的 主題 / 回貼
4樓  發表于: 2013-06-22 16:24

自動化單機，生產線，項目編程調試！
tkggtdkjpl
工欲善其事，必先利其器！
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3443 個
工控威望: 20982 點
下載積分: 28555 分
在線時間: 1765(小時)
注冊時間: 2010-01-03
最后登錄: 2024-12-23
查看tkggtdkjpl的 主題 / 回貼
5樓  發表于: 2013-06-22 16:28

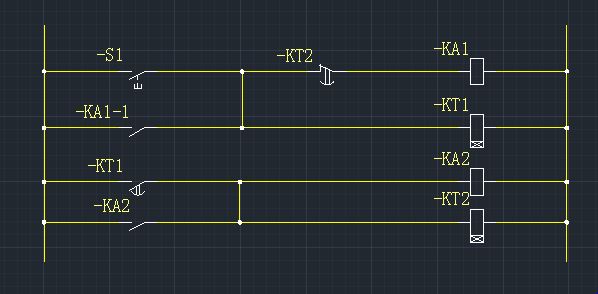

看圖片
看圖片
看圖片
看圖片
看圖片

本帖最近評分記錄：
  • 下載積分:+2(zcm20247726) 感謝熱心回答，增加時間 ..
    • 自動化單機，生產線，項目編程調試！
    410627175
    級別: 略有小成
    精華主題: 0
    發帖數量: 197 個
    工控威望: 342 點
    下載積分: 11084 分
    在線時間: 261(小時)
    注冊時間: 2012-05-13
    最后登錄: 2024-12-13
    查看410627175的 主題 / 回貼
    6樓  發表于: 2013-06-22 21:47
    用K3去復位K1
    本帖最近評分記錄：
  • 下載積分:+2(zcm20247726) 感謝！以解決
