樓主  發表于: 2013-07-16 09:52
車間環境惡劣，PLC用了一年就壞了，現在上電PLC上3個燈都不亮，問題出在哪里呢？電源板的原因，I/O板的原因，CPU板的原因，我該怎么排查。手里也沒有多余的PLC，沒法試。

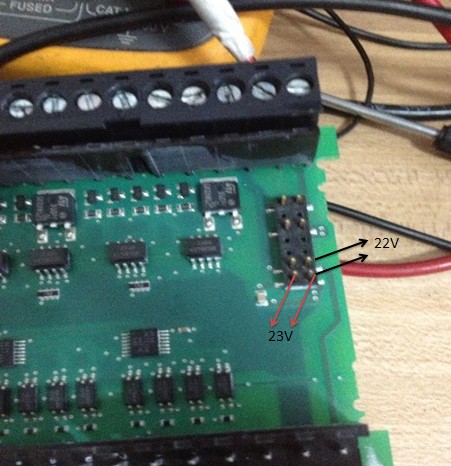

我測試了一下電源板，紅線之間的電壓是23V，黑線之間的電壓是22V，電源板是不是沒有問題呢？
PLC主機是24v供電的，也就是說電源板的輸入是24V的。

beichen
級別: 家園�？�
精華主題: 0
發帖數量: 158 個
工控威望: 979 點
下載積分: 1681 分
在線時間: 158(小時)
注冊時間: 2013-06-21
最后登錄: 2017-09-14
查看beichen的 主題 / 回貼
1樓  發表于: 2013-07-16 10:01
大多數情況是電源板的原因。
無錫市北辰自動化技術有限公司
BCNet-S7  技術交流群：229195162
0510-85166823  bcnets7@163.com
www.beichen-automation.com
淘寶：http://shop113462796.taobao.com/
lzzqh8
級別: 略有小成
精華主題: 0
發帖數量: 264 個
工控威望: 429 點
下載積分: 69389 分
在線時間: 265(小時)
注冊時間: 2011-05-25
最后登錄: 2024-07-31
查看lzzqh8的 主題 / 回貼
2樓  發表于: 2013-07-16 11:41
有5v電壓嗎？
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3189 點
下載積分: 70397 分
在線時間: 1603(小時)
注冊時間: 2008-04-20
最后登錄: 2024-11-13
查看wwcwwc的 主題 / 回貼
3樓  發表于: 2013-07-16 11:57
怎么剛在西門子回答了這個問題，樓主你這里也掛了貼。

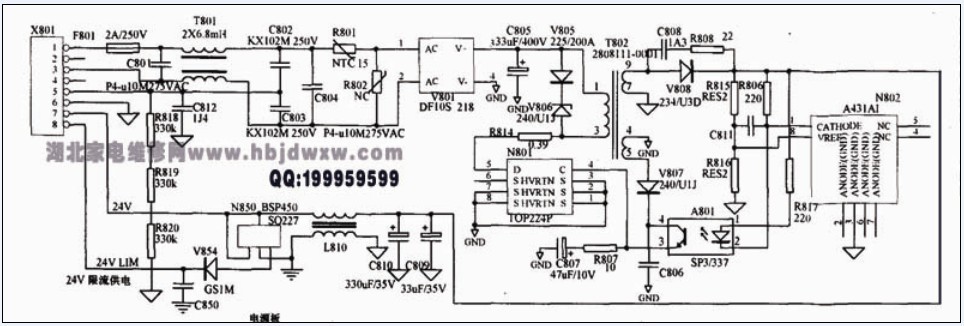

給一份西門子200電源圖紙，參考一下。
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-10-16
查看lzhpsky的 主題 / 回貼
4樓  發表于: 2013-07-16 13:06
我這是晶體管輸出的PLC，PLC的電源板不是220V變24V的那種。
2樓的朋友，5V電壓從哪里測試？
