fffgggccc123
級別: 探索解密
精華主題: 0
發帖數量: 53 個
工控威望: 167 點
下載積分: 695 分
在線時間: 27(小時)
注冊時間: 2012-08-21
最后登錄: 2016-04-07
查看fffgggccc123的 主題 / 回貼
樓主  發表于: 2013-08-29 15:23

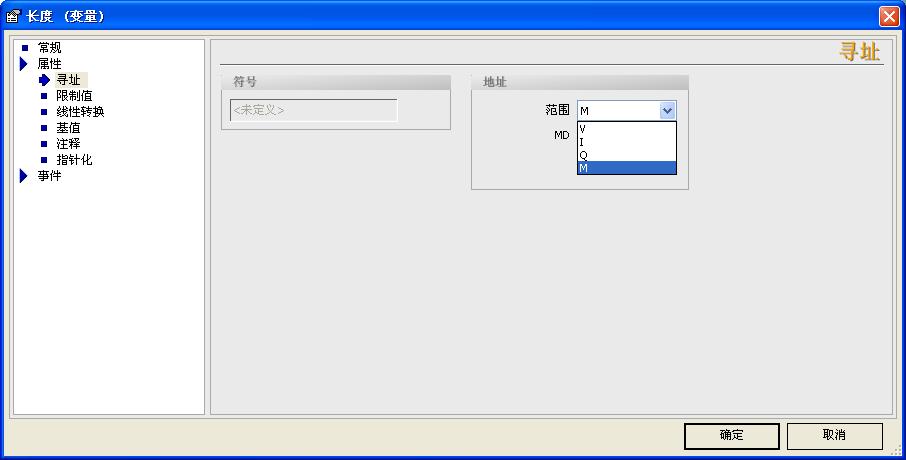

圖片：
我想通過觸摸屏向S7200PLC的 VD100 寫入數據，請問我設置？把觸摸屏的文本域添加變量為VD100？還是怎么著。
我看好多人都用DB1.DBW1這種格式，200PLC里也有么？為什么我建一個文本域，添加變量里，尋址范圍沒有DB呢
ouwei2008
級別: 探索解密
精華主題: 0
發帖數量: 41 個
工控威望: 122 點
下載積分: 7293 分
在線時間: 45(小時)
注冊時間: 2010-03-10
最后登錄: 2020-11-10
查看ouwei2008的 主題 / 回貼
1樓  發表于: 2013-08-29 15:42
DB1.DBW1 這個地址在PLC300中才用到，兩百中沒有， 通過觸摸屏想200PLC中寫數據只要在觸摸屏畫面中建立一個I/O域把地址寫入，把觸摸屏和PLC通訊上就可以在屏幕中設定數值了啊
1
huoshi
為所當為
級別: 網絡英雄

精華主題: 0
發帖數量: 2616 個
工控威望: 21423 點
下載積分: 12728 分
在線時間: 2738(小時)
注冊時間: 2010-12-27
最后登錄: 2024-11-09
查看huoshi的 主題 / 回貼
2樓  發表于: 2013-08-29 15:52
DB是s7-300PLC里的數據塊；200PLC中可用VD寄存器注意數據格式。
yeluozhiqiu
級別: 探索解密
精華主題: 0
發帖數量: 9 個
工控威望: 145 點
下載積分: 602 分
在線時間: 14(小時)
注冊時間: 2013-06-06
最后登錄: 2023-03-20
查看yeluozhiqiu的 主題 / 回貼
3樓  發表于: 2013-08-30 14:34
DB是S7-300中的數據塊。觸摸屏與200通信，首先建立一個新的“連接”，然后在“變量”中新建變量時選擇該“連接”，然后尋址。最后在畫面中建立符號域文本域等元件時，點開“過程變量”時選擇需要的“變量”即可。
fffgggccc123
級別: 探索解密
精華主題: 0
發帖數量: 53 個
工控威望: 167 點
下載積分: 695 分
在線時間: 27(小時)
注冊時間: 2012-08-21
最后登錄: 2016-04-07
查看fffgggccc123的 主題 / 回貼
4樓  發表于: 2013-08-30 18:37
引用
引用第2樓huoshi于2013-08-29 15:52發表的  :
DB是s7-300PLC里的數據塊；200PLC中可用VD寄存器注意數據格式。

哦，這么回事，謝謝了，我說的呢。
fffgggccc123
級別: 探索解密
精華主題: 0
發帖數量: 53 個
工控威望: 167 點
下載積分: 695 分
在線時間: 27(小時)
注冊時間: 2012-08-21
最后登錄: 2016-04-07
查看fffgggccc123的 主題 / 回貼
5樓  發表于: 2013-08-30 18:37
引用
引用第3樓yeluozhiqiu于2013-08-30 14:34發表的  :
DB是S7-300中的數據塊。觸摸屏與200通信，首先建立一個新的“連接”，然后在“變量”中新建變量時選擇該“連接”，然后尋址。最后在畫面中建立符號域文本域等元件時，點開“過程變量”時選擇需要的“變量”即可。

恩，謝謝，明白了
fffgggccc123
級別: 探索解密
精華主題: 0
發帖數量: 53 個
工控威望: 167 點
下載積分: 695 分
在線時間: 27(小時)
注冊時間: 2012-08-21
最后登錄: 2016-04-07
查看fffgggccc123的 主題 / 回貼
6樓  發表于: 2013-08-30 18:38
引用
引用第1樓ouwei2008于2013-08-29 15:42發表的  :
DB1.DBW1 這個地址在PLC300中才用到，兩百中沒有， 通過觸摸屏想200PLC中寫數據只要在觸摸屏畫面中建立一個I/O域把地址寫入，把觸摸屏和PLC通訊上就可以在屏幕中設定數值了啊
1

謝謝解答~~明白了
