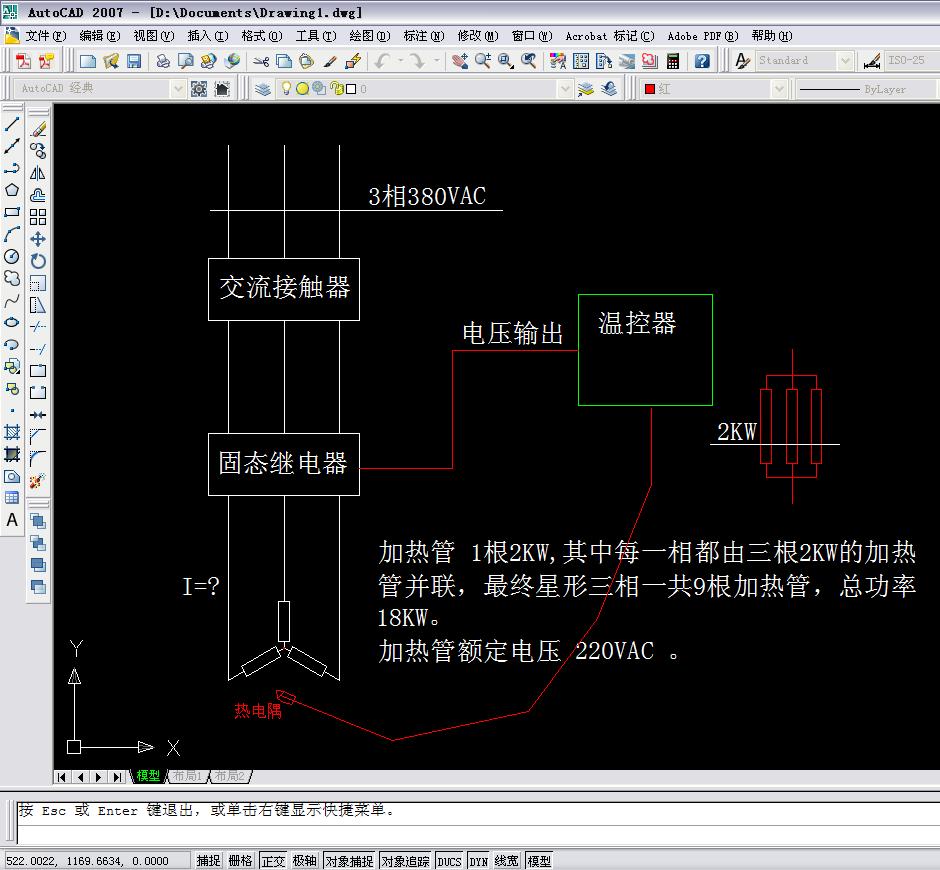

現有加熱管9根，每根功率 2KW�？偣β�18KW。
每根加熱管電壓額定是：220VAC。
通過交流接觸器控制主供電，固態控制加熱，由電壓輸出型溫控器控制固態。
遇到一些小問題，加熱控制這塊不專業，請專業人士指導。
我初步設想是 3根并一根，最后總的三部分拼星形，電源供電是3相380VAC，我的加熱管是220VAC，這樣是不是可以直接拼成星形？
電機我記得是這樣子的。如果能夠用3相380VAC的電去控制拼成星形的加熱管，各線的電流是多少？是用 總功率/（380V*1.732）嗎？

有沒有好的控制方案，或者案例，能發個案例參考下的話，不勝感激。以前只做過一兩根加熱管的小功率，這次的項目總功率要到250KW，比較緊張。

如果拼星形，中間是否有必要抽出中心線接到N？

你三條220V怎么串起來呢，每條都有額定電壓，如串起來并做星形，這樣功率很低，也達到不發熱效果

最好中心線接到N（零線），要不有一條加熱管壞了功率損失就不止2KW了。

中間抽頭連接N吧。用溫控器輸出模擬量控制固態模塊即可。

我們用的是81根每根10KW，沒用引出N，壞一根，另兩根相當于串聯接入380V，電流功率會降一點，其它沒影響。

星行接法的話要算220V的，你8KW的話，每根線電流就是要37A；還有中心線要接的，3相平衡的時候中心才是0位，要是電熱管功率有誤差中心會有電壓的。

引用

引用第4樓sanlihu于2013-12-25 08:21發表的  :
我們用的是81根每根10KW，沒用引出N，壞一根，另兩根相當于串聯接入380V，電流功率會降一點，其它沒影響。

電加熱管不是電阻嗎？電壓上升了電流咋會下降呢？只會把電熱管燒壞了吧！

如果是九根220VAC 我們都是這樣用的 每相并聯三根另一端接N

引用

引用第7樓qq249640260于2013-12-25 08:45發表的  :
如果是九根220VAC 我們都是這樣用的 每相并聯三根另一端接N

九根發熱管，220VAC  2KW ，各三根并聯起來，并成三部分，各部分再組合接成星形，管子是220V，電源電壓是3相380VAC，這樣拼星形沒有問題吧！能不能給個實例借鑒下。

引用

引用第1樓19840803于2013-12-24 17:40發表的  :
你三條220V怎么串起來呢，每條都有額定電壓，如串起來并做星形，這樣功率很低，也達到不發熱效果

我沒有說串起來啊，我說三根并聯在一起，然后三根三根，三部分再做星形連接，因?yàn)殡娫词?相380VAC，發熱管是220VAC，不知道接成星形會不會有問題，要不要中間抽頭到N。

引用

引用第2樓fsjnzhy于2013-12-24 17:40發表的  :
最好中心線接到N（零線），要不有一條加熱管壞了功率損失就不止2KW了。

我也是想抽頭到零線，但是我是三根2KW并在一起然后當作星形的一部分，所以如果壞了一條管子應該是三相不平衡，不知道有沒有影響。要是有實例，希望能給個借鑒。

引用

引用第3樓楊康于2013-12-24 17:55發表的  :
中間抽頭連接N吧。用溫控器輸出模擬量控制固態模塊即可。

我是準備用帶PID的儀表，然后輸出是電壓型，直接控制SSR，來加熱。不想進PLC，因?yàn)橐还?4根加熱管，根據實際情況，
要分成14個區，其中客戶本身工件就在內部內置了8個獨立的溫區，需要單獨控制溫，每一個區一根2KW，一根1KW，這個是好控制的，只要單相控制就行，不煩心思。
關鍵在于我們?cè)O(shè)備本身的控溫里，有6個區，其中4個區每一個區都有9根2KW的發熱管，有兩個不區是6根2KW的。
