supermax
級別: 工控俠客
精華主題: 0
發帖數量: 590 個
工控威望: 2540 點
下載積分: 3642 分
在線時間: 375(小時)
注冊時間: 2011-03-20
最后登錄: 2021-03-26
查看supermax的 主題 / 回貼
樓主  發表于: 2014-01-05 09:52
有6路開關量信號輸入，當全部沒信號時變頻器停止，當有任意1一2路輸入有信號時低速運行，當任意3一4路輸入有信號時中速運行，當任意5一6路輸入有信號時高速運行，變頻器保持跟隨狀態。pLc用歐母龍CPM1
shuai3982
二十歲到三十歲這段時間，是人生中艱苦的一段歲月——承擔著漸長
級別: 論壇先鋒
精華主題: 0
發帖數量: 866 個
工控威望: 1027 點
下載積分: 15578 分
在線時間: 337(小時)
注冊時間: 2010-07-16
最后登錄: 2024-12-18
查看shuai3982的 主題 / 回貼
1樓  發表于: 2014-01-05 10:15
容易做，多段速做
總線伺服系統成套機械電氣解決方案
成套機械控制系統解決方案
為客戶定制化二次開發，支持導圖、掃碼、仿真功能比寶元、新代、華中、廣數強大！！
聯系 13929989382 賀涵琛
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5212 個
工控威望: 7436 點
下載積分: 158993 分
在線時間: 3172(小時)
注冊時間: 2007-11-21
最后登錄: 2024-12-22
查看sjm213的 主題 / 回貼
2樓  發表于: 2014-01-05 10:22
6路對應6個寄存器，每個寄存器內預存數據為1；
每一路有輸入信號時其對應的寄存器與臨時寄存器相加求和；
根據臨時寄存器內數據大小0~6來控制高中低停。
shi2999
不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
級別: 網絡英雄

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的 主題 / 回貼
3樓  發表于: 2014-01-05 10:55
引用
引用第2樓sjm213于2014-01-05 10:22發表的:
6路對應6個寄存器，每個寄存器內預存數據為1；
每一路有輸入信號時其對應的寄存器與臨時寄存器相加求和；
根據臨時寄存器內數據大小0~6來控制高中低停。

版主這種方法容易實現
[ 此帖被shi2999在2014-01-05 16:50重新編輯 ]
附件： 加減法方案3速.rar (4 K) 下載次數:79
網站提示: 請不要用迅雷下載附件，容易出錯
shi2999
不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
級別: 網絡英雄

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的 主題 / 回貼
4樓  發表于: 2014-01-05 10:56
不過要注意結果不要重復相加
xjynzlp
你關注我一時 我關注你一世
級別: 家園常客
精華主題: 0
發帖數量: 593 個
工控威望: 643 點
下載積分: 2278 分
在線時間: 1819(小時)
注冊時間: 2010-07-25
最后登錄: 2024-12-22
查看xjynzlp的 主題 / 回貼
5樓  發表于: 2014-01-05 11:18

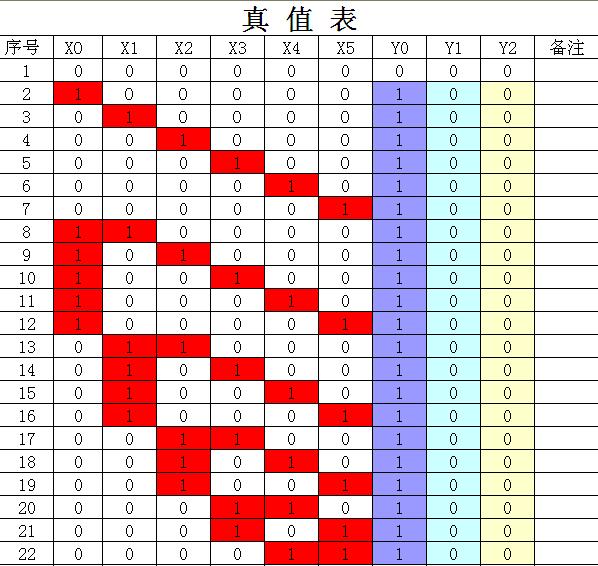

圖片：
這個程序看起來很簡單，實際編起來很麻煩，按你的要求就是實現低速運行就有21種狀態。如果用位元件編，程序就很亂很長，如果用寄存器比較也很麻煩。如果你需要更好的方法就聯系我      QQ:360684677
聯系QQ360684677 群3142373 公眾微信 毅力工控
ajd186
級別: 家園�？�
精華主題: 0
發帖數量: 560 個
工控威望: 851 點
下載積分: 35453 分
在線時間: 275(小時)
注冊時間: 2013-08-01
最后登錄: 2024-12-19
查看ajd186的 主題 / 回貼
6樓  發表于: 2014-01-05 12:05
學習中。沒做過，但感覺不會很難
shi2999
不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
級別: 網絡英雄

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的 主題 / 回貼
7樓  發表于: 2014-01-05 12:20
百幾步搞定，樓主先想想做做。
kyy80
態度決定一切``````
級別: 工控俠客
精華主題: 0
發帖數量: 1227 個
工控威望: 3498 點
下載積分: 4407 分
在線時間: 1980(小時)
注冊時間: 2008-02-17
最后登錄: 2024-12-15
查看kyy80的 主題 / 回貼
8樓  發表于: 2014-01-05 14:03
你這六路是不是6個數字量輸入點....如果是的話,,,十步左右搞掂了,,,三菱的話更簡單....
工控學子
學無止境
級別: 家園�？�
精華主題: 0
發帖數量: 207 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的 主題 / 回貼
9樓  發表于: 2014-01-05 14:28
我用三菱的已編好并仿真通過，用任意X的上升沿、下降沿給D遞增、遞減，然后拿D中的數值分別與1、3、5作大于、等于比較，輸出Y端高速鎖住中速和低速，中速鎖住低速，共81步。
烏龜船長
級別: 網絡英雄

精華主題: 0
發帖數量: 1282 個
工控威望: 7632 點
下載積分: 1316 分
在線時間: 2659(小時)
注冊時間: 2007-03-21
最后登錄: 2024-12-19
查看烏龜船長的 主題 / 回貼
10樓  發表于: 2014-01-05 16:07
三菱的有個ser指令，就是搜索一段位區域有幾個1， 只要去個范圍就好了，，歐姆龍的沒搞過
shi2999
不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
級別: 網絡英雄

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的 主題 / 回貼
11樓  發表于: 2014-01-05 16:18
引用
引用第9樓工控學子于2014-01-05 14:28發表的:
我用三菱的已編好并仿真通過，用任意X的上升沿、下降沿給D遞增、遞減，然后拿D中的數值分別與1、3、5作大于、等于比較，輸出Y端高速鎖住中速和低速，中速鎖住低速，共81步。

這種方法可以，59步搞定。
[ 此帖被shi2999在2014-01-05 16:34重新編輯 ]
附件： 新建文件夾.rar (3 K) 下載次數:78
網站提示: 請不要用迅雷下載附件，容易出錯
  • «
