樓主  發表于: 2014-01-09 22:57
大家好!
我主板上有Q02HCPU，QX41，QY41P一共三個模塊，在GX Works中編輯程序上傳PLC后，在輸入進行操作時，QX41輸入模塊相應輸入指示燈工作（亮），但是輸出模塊QY41P輸出模塊相應指示燈去不亮，我更換了輸出模塊還是這樣。程序也是很簡單，在線監視時軟件顯示已經導通，我按照輸出模塊接線方式調試好幾次都是輸出模塊上面的指示燈不亮，這是為什么��？求解，我自己折騰了好幾個小時，實在是無法調試出來，有知道的告訴下，謝啦~~
dabanshuan
級別: 家園常客
精華主題: 0
發帖數量: 75 個
工控威望: 676 點
下載積分: 180 分
在線時間: 198(小時)
注冊時間: 2013-06-22
最后登錄: 2024-09-18
查看dabanshuan的 主題 / 回貼
1樓  發表于: 2014-01-10 05:40
我猜測你可能是IO地址分配錯了 要不就只能是程序錯了
VX:13628473043       QQ:445431500
gdj-gdj
每天進步一點點！
級別: 網絡英雄
精華主題: 0
發帖數量: 399 個
工控威望: 7067 點
下載積分: 127383 分
在線時間: 1454(小時)
注冊時間: 2013-10-12
最后登錄: 2024-09-20
查看gdj-gdj的 主題 / 回貼
2樓  發表于: 2014-01-10 08:16
程序傳上來看看
jokelionqi
知音少，弦斷有誰聽
級別: 略有小成
精華主題: 0
發帖數量: 126 個
工控威望: 257 點
下載積分: 1640 分
在線時間: 101(小時)
注冊時間: 2012-08-29
最后登錄: 2024-07-17
查看jokelionqi的 主題 / 回貼
3樓  發表于: 2014-01-10 08:26
IO地址分配問題 再檢查下
www.mitsubishi-qd.com
coolnetjun
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 277 點
下載積分: 1976 分
在線時間: 93(小時)
注冊時間: 2013-03-16
最后登錄: 2014-09-22
查看coolnetjun的 主題 / 回貼
4樓  發表于: 2014-01-10 11:42
對三菱還是不熟，那I/O分配規則是什么？在歐姆龍中輸入和輸出沒有關聯

            X02
    X01                Y01





    Y01
coolnetjun
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 277 點
下載積分: 1976 分
在線時間: 93(小時)
注冊時間: 2013-03-16
最后登錄: 2014-09-22
查看coolnetjun的 主題 / 回貼
5樓  發表于: 2014-01-10 11:45
圖片：
電腦上無法，用excel做
jokelionqi
知音少，弦斷有誰聽
級別: 略有小成
精華主題: 0
發帖數量: 126 個
工控威望: 257 點
下載積分: 1640 分
在線時間: 101(小時)
注冊時間: 2012-08-29
最后登錄: 2024-07-17
查看jokelionqi的 主題 / 回貼
6樓  發表于: 2014-01-10 12:15

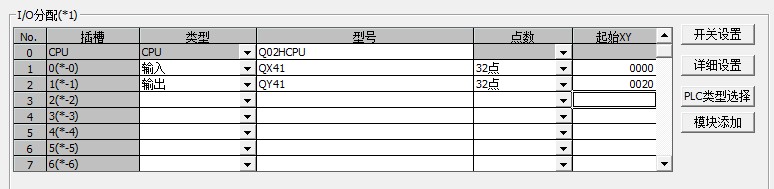

圖片：
你按順序的話常規寫法應該  QX在前的話     Q系列都是16進制是  QX41  X0 -X1F  32個點的輸入  QY41P 32點輸出 往后排 Y20-Y3F
QY41在前的話 就是QY41 Y0-Y1F  QX41 X20-X3F   當然都是在不浪費點的情況下
www.mitsubishi-qd.com
coolnetjun
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 277 點
下載積分: 1976 分
在線時間: 93(小時)
注冊時間: 2013-03-16
最后登錄: 2014-09-22
查看coolnetjun的 主題 / 回貼
7樓  發表于: 2014-01-10 12:20
我這個Y輸出是不是不能從01開始，而是從別的？
coolnetjun
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 277 點
下載積分: 1976 分
在線時間: 93(小時)
注冊時間: 2013-03-16
最后登錄: 2014-09-22
查看coolnetjun的 主題 / 回貼
8樓  發表于: 2014-01-10 12:21
謝謝6樓的，我明白啦，我一會調試下
jokelionqi
知音少，弦斷有誰聽
級別: 略有小成
精華主題: 0
發帖數量: 126 個
工控威望: 257 點
下載積分: 1640 分
在線時間: 101(小時)
注冊時間: 2012-08-29
最后登錄: 2024-07-17
查看jokelionqi的 主題 / 回貼
9樓  發表于: 2014-01-10 12:24

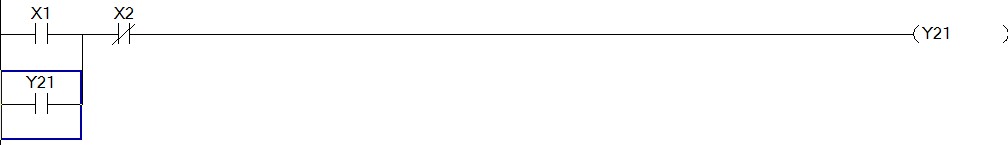

圖片：
三菱的IO分配你沒弄明白
www.mitsubishi-qd.com
chc110
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 126 點
下載積分: 862 分
在線時間: 6(小時)
注冊時間: 2014-01-05
最后登錄: 2014-09-09
查看chc110的 主題 / 回貼
10樓  發表于: 2014-01-10 16:40
輸出模塊要是在輸入后面的話，輸出地址不能從Y01開始，應該從Y20開始。
coolnetjun
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 277 點
下載積分: 1976 分
在線時間: 93(小時)
注冊時間: 2013-03-16
最后登錄: 2014-09-22
查看coolnetjun的 主題 / 回貼
11樓  發表于: 2014-01-10 20:42
9樓，10樓說的很對，非常感謝��！
  • «
