樓主  發表于: 2014-02-13 15:13
圖片：
圖片：

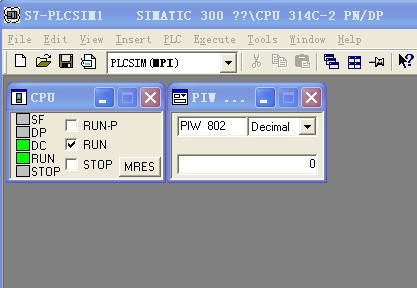

大家好，今天我遇到了一個奇怪的現象

在仿真中輸入任何數，程序中都沒有變化
測試了MW200也是無顯示
數字量輸入?yún)s可以。
請使用過的朋友幫助一下，謝謝�。�！
[ 此帖被akang8612在2014-02-17 13:32重新編輯 ]
aniaiye
級別: 探索解密
精華主題: 0
發帖數量: 10 個
工控威望: 129 點
下載積分: 592 分
在線時間: 3(小時)
注冊時間: 2013-10-13
最后登錄: 2016-01-22
查看aniaiye的 主題 / 回貼
1樓  發表于: 2014-02-21 13:24

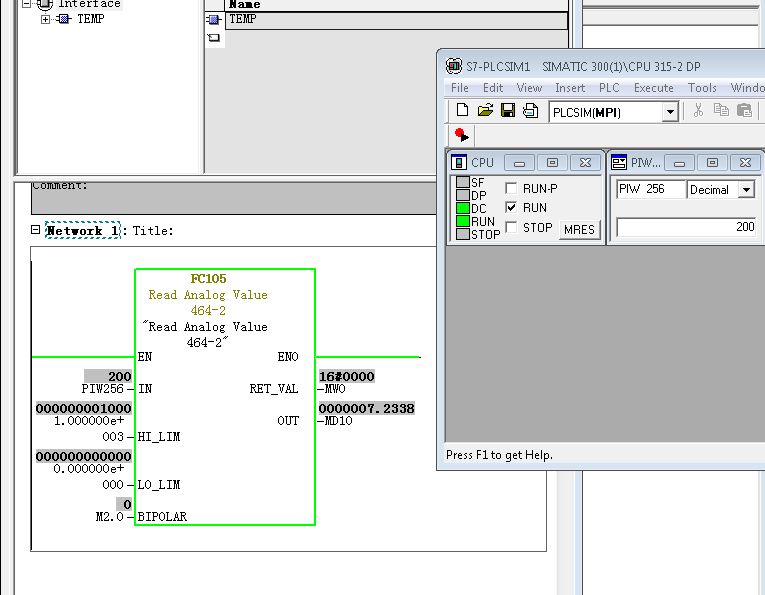

我按你的圖一摸一樣弄了一個，不是蠻好的。
哈哈鏡
好好學習，DAY DAY UP!
級別: 略有小成
精華主題: 1 篇
發帖數量: 103 個
工控威望: 298 點
下載積分: 6907 分
在線時間: 74(小時)
注冊時間: 2009-02-06
最后登錄: 2024-09-21
查看哈哈鏡的 主題 / 回貼
2樓  發表于: 2014-03-18 13:17
你使用的PIW802，超出了CPU314C-2PN/DP的地址范圍。
heye7890
時間就像乳溝，擠擠還是有的！
級別: 論壇先鋒
精華主題: 0
發帖數量: 84 個
工控威望: 1871 點
下載積分: 1386 分
在線時間: 752(小時)
注冊時間: 2012-03-01
最后登錄: 2018-03-14
查看heye7890的 主題 / 回貼
3樓  發表于: 2014-03-18 16:36
原來是在這個改，我老在變量表上改，結果改不了！
低調！
heye7890
時間就像乳溝，擠擠還是有的！
級別: 論壇先鋒
精華主題: 0
發帖數量: 84 個
工控威望: 1871 點
下載積分: 1386 分
在線時間: 752(小時)
注冊時間: 2012-03-01
最后登錄: 2018-03-14
查看heye7890的 主題 / 回貼
4樓  發表于: 2014-03-18 16:38

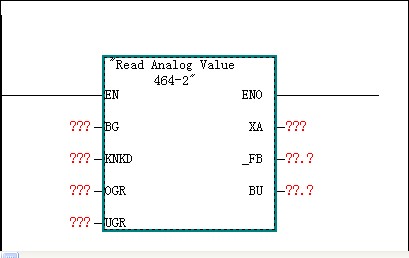

為什么我的FC105  是這個 ？
低調！
316753938
級別: 探索解密
精華主題: 0
發帖數量: 18 個
工控威望: 138 點
下載積分: 610 分
在線時間: 24(小時)
注冊時間: 2013-11-27
最后登錄: 2024-09-25
查看316753938的 主題 / 回貼
5樓  發表于: 2014-03-19 15:52
樓上：庫里面有2個FC105，你調的這個是用于S5模塊的，您應該調用Libraries > Standard Library > TI-S7 Converting Blocks > FC105 這個是用于S7
本帖最近評分記錄：
  • 下載積分:+1(heye7890) 熱心助人！
    heye7890
    時間就像乳溝，擠擠還是有的！
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 84 個
    工控威望: 1871 點
    下載積分: 1386 分
    在線時間: 752(小時)
    注冊時間: 2012-03-01
    最后登錄: 2018-03-14
    查看heye7890的 主題 / 回貼
    6樓  發表于: 2014-03-20 08:40
    謝謝啊，一直蒙在鼓里！
    低調！
    月澤
    時間嘛！就象乳溝，擠一擠總歸還是有的！
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1285 個
    工控威望: 2921 點
    下載積分: 4511 分
    在線時間: 642(小時)
    注冊時間: 2009-03-28
    最后登錄: 2024-12-04
    查看月澤的 主題 / 回貼
    7樓  發表于: 2014-03-20 09:34
    引用
    引用樓主akang8612于2014-02-13 15:13發表的 遇到新的問題，關于300PLC模擬量仿真的問題 :
    大家好，今天我遇到了一個奇怪的現象

    在仿真中輸入任何數，程序中都沒有變化
    測試了MW200也是無顯示
    數字量輸入?yún)s可以。
    .......


    樓主  有沒有 硬件組態的圖片  發出來看看唄

    可能是硬件組態里面 地址與程序里面的地址不符呢
    揭開神秘的工控面紗
    QQ:2631001081
    Emal:strong20671713@163.com
    akang8612
    級別: 略有小成
    精華主題: 0
    發帖數量: 389 個
    工控威望: 420 點
    下載積分: 3434 分
    在線時間: 269(小時)
    注冊時間: 2011-10-14
    最后登錄: 2024-07-23
    查看akang8612的 主題 / 回貼
    8樓  發表于: 2014-04-23 13:58

    引用
    引用第2樓哈哈鏡于2014-03-18 13:17發表的  :
    你使用的PIW802，超出了CPU314C-2PN/DP的地址范圍。

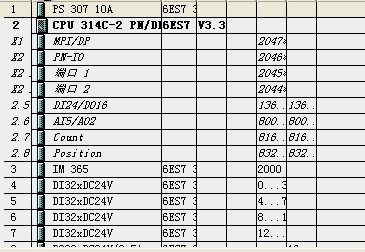

    不會吧，組態里是800開始的，系統默認的
    akang8612
    級別: 略有小成
    精華主題: 0
    發帖數量: 389 個
    工控威望: 420 點
    下載積分: 3434 分
    在線時間: 269(小時)
    注冊時間: 2011-10-14
    最后登錄: 2024-07-23
    查看akang8612的 主題 / 回貼
    9樓  發表于: 2014-04-23 14:00



    引用
    引用第7樓月澤于2014-03-20 09:34發表的  :


    樓主  有沒有 硬件組態的圖片  發出來看看唄

    可能是硬件組態里面 地址與程序里面的地址不符呢
    akang8612
    級別: 略有小成
    精華主題: 0
    發帖數量: 389 個
    工控威望: 420 點
    下載積分: 3434 分
    在線時間: 269(小時)
    注冊時間: 2011-10-14
    最后登錄: 2024-07-23
    查看akang8612的 主題 / 回貼
    10樓  發表于: 2014-04-23 14:10
    引用
    引用第1樓aniaiye于2014-02-21 13:24發表的  :
    我按你的圖一摸一樣弄了一個，不是蠻好的。 [attachment=118018]


    請指教，圖中的PIW256怎么建立的，另外我寫入數據后點任何地方都會清零，是不是操作不當？
    akang8612
    級別: 略有小成
    精華主題: 0
    發帖數量: 389 個
    工控威望: 420 點
    下載積分: 3434 分
    在線時間: 269(小時)
    注冊時間: 2011-10-14
    最后登錄: 2024-07-23
    查看akang8612的 主題 / 回貼
    11樓  發表于: 2014-04-23 16:31
    高人快來，是不是我的軟件版本問題   STEP7-V5.5     S7-PLCSIM V5.4  SP4
