樓主  發表于: 2014-03-27 14:03
1
要求：x0啟動后，y0先動2秒，然后y1動1S，循環5次。Y1與Y2同時停止。

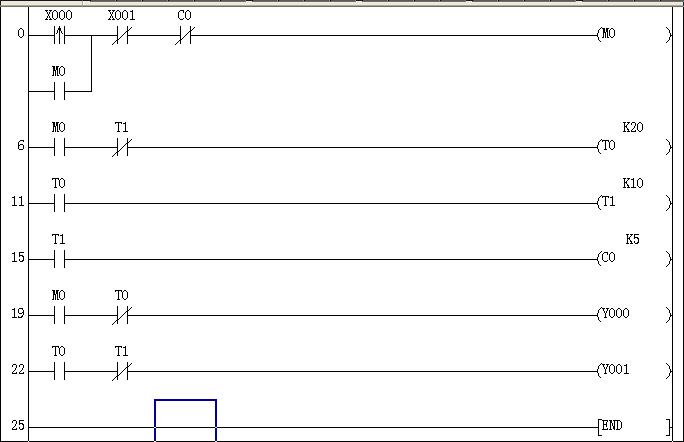

我寫的梯形圖如上圖，調試時，到C0到5時，Y1與Y2停下來后，重新啟動x0就不能重新啟動循環了，得斷電才行，請問要用什么條件來使CO rst?
dusiyong168
級別: 略有小成
精華主題: 0
發帖數量: 250 個
工控威望: 408 點
下載積分: 13792 分
在線時間: 247(小時)
注冊時間: 2010-08-16
最后登錄: 2024-11-13
查看dusiyong168的 主題 / 回貼
1樓  發表于: 2014-03-27 15:15
我覺得可以用M0的下降沿試試
理論初學者
有需要才有進步，俺不管啥都會滿足你！
級別: 家園�？�
精華主題: 0
發帖數量: 292 個
工控威望: 767 點
下載積分: 7434 分
在線時間: 221(小時)
注冊時間: 2013-11-18
最后登錄: 2016-05-09
查看理論初學者的 主題 / 回貼
2樓  發表于: 2014-03-27 16:46
你1次循環做完計數器又不會回0，會動就見鬼了。
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1278 個
工控威望: 6109 點
下載積分: 52272 分
在線時間: 1123(小時)
注冊時間: 2012-04-24
最后登錄: 2024-12-19
查看john42tw的 主題 / 回貼
3樓  發表于: 2014-03-27 17:02

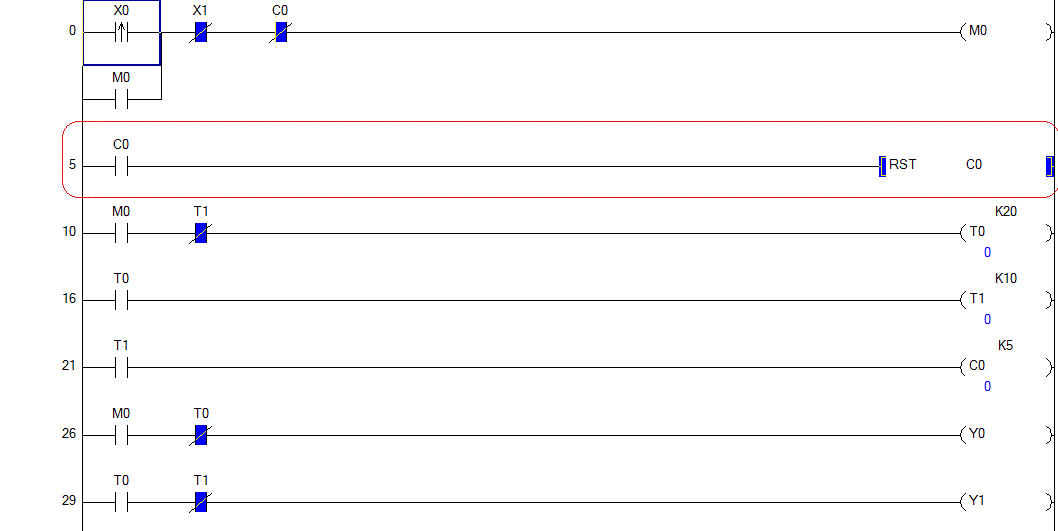

圖片：
   C0
---||--------------[RST C0]
subacnhen
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 128 點
下載積分: 992 分
在線時間: 4(小時)
注冊時間: 2014-03-20
最后登錄: 2014-12-13
查看subacnhen的 主題 / 回貼
4樓  發表于: 2014-03-27 17:43
我是新手，羅輯性很差，非常感謝大家的解答，
subacnhen
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 128 點
下載積分: 992 分
在線時間: 4(小時)
注冊時間: 2014-03-20
最后登錄: 2014-12-13
查看subacnhen的 主題 / 回貼
5樓  發表于: 2014-03-27 18:23
非常感謝�。。�
我試了下樓上各條件，M0的下降沿最好。
用X0的話，如里Y1與Y2運行兩次了。再次按x0，c0是復位了，但Y1與Y2還會繼續運轉5次。
用C0自身來復位的話，按下停止X1，c0不會復位，然后再次啟動X0，Y1與Y2只運轉(5-c0)次。
lixiangyang
級別: 略有小成
精華主題: 0
發帖數量: 145 個
工控威望: 277 點
下載積分: 5085 分
在線時間: 102(小時)
注冊時間: 2013-09-24
最后登錄: 2021-12-21
查看lixiangyang的 主題 / 回貼
6樓  發表于: 2014-03-27 21:43
用M0 的下降沿和CO并聯復位比較好。
[ 此帖被lixiangyang在2014-03-28 22:09重新編輯 ]
