樓主  發表于: 2014-04-16 09:16
圖片：

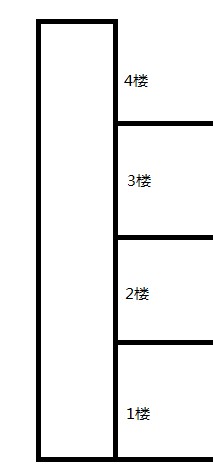

        現做一臺吊籠式升降機，采用點動  控制上下，4個樓層，如圖所示：




           采用4KW電機配減速箱，求解 ：如何電器控制載重量，0-2000KG
[ 此帖被y812970659在2014-04-18 10:03重新編輯 ]
lijinniu
級別: 工控俠客
精華主題: 0
發帖數量: 624 個
工控威望: 3669 點
下載積分: 29981 分
在線時間: 1407(小時)
注冊時間: 2007-08-17
最后登錄: 2024-06-11
查看lijinniu的 主題 / 回貼
1樓  發表于: 2014-04-16 09:23
你的控制方式就是點動。所以只需要上下限位行程開關就可以了。可以使用一臺變頻器控制電機的正反轉。因為這樣可以根據最大的載重量在變頻器中設定一個保護的適合電流就可以了。
左城2468
級別: 探索解密
精華主題: 0
發帖數量: 33 個
工控威望: 154 點
下載積分: 1247 分
在線時間: 45(小時)
注冊時間: 2014-03-30
最后登錄: 2014-08-30
查看左城2468的 主題 / 回貼
2樓  發表于: 2014-04-16 11:51
    建議用液壓傳動比較好
左城2468
級別: 探索解密
精華主題: 0
發帖數量: 33 個
工控威望: 154 點
下載積分: 1247 分
在線時間: 45(小時)
注冊時間: 2014-03-30
最后登錄: 2014-08-30
查看左城2468的 主題 / 回貼
3樓  發表于: 2014-04-16 11:54
       可以模仿液壓升降平臺原理來控制
張棟嶺
級別: 略有小成
精華主題: 0
發帖數量: 88 個
工控威望: 222 點
下載積分: 6000 分
在線時間: 116(小時)
注冊時間: 2013-05-27
最后登錄: 2024-09-19
查看張棟嶺的 主題 / 回貼
4樓  發表于: 2014-04-19 17:05
樓主是想限重，起重配件里鋼絲繩式限重器.卷筒式限重器很多的，用限重器斷開上升控制回路，就達到你的目的。
huguang0218
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 127 點
下載積分: 675 分
在線時間: 1(小時)
注冊時間: 2014-03-13
最后登錄: 2014-05-07
查看huguang0218的 主題 / 回貼
5樓  發表于: 2014-04-21 11:09
采樣稱重傳感器得出吊籠的重量，如果超出設定的指定的值，斷開控制回路！這個必須做的！因為超載會引起安全事故！
這個和我們做的施工升降機項目類似！QQ121638563（工控人）
