樓主  發表于: 2012-04-01 09:51

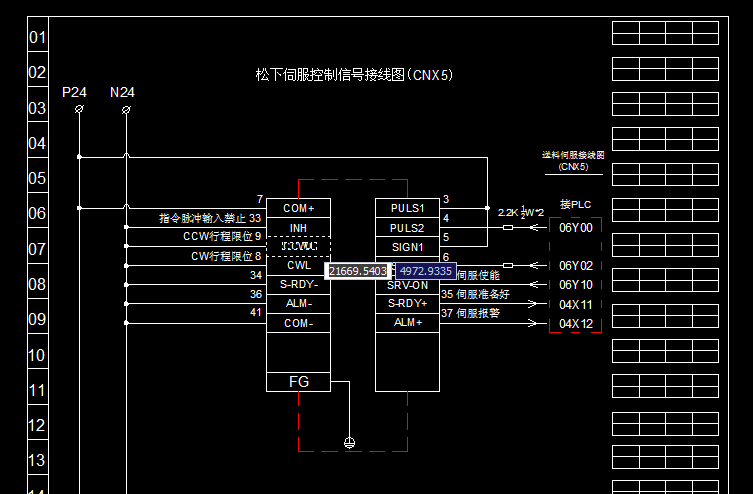

各位大哥。我想問下，伺服在正常的狀態下，X5插頭里面37腳ALM是常開還是常閉的，這個是我的接線圖
chinazhu6666
嚴謹求實
級別: 網絡英雄
精華主題: 0
發帖數量: 362 個
工控威望: 6119 點
下載積分: 2909 分
在線時間: 132(小時)
注冊時間: 2011-12-16
最后登錄: 2018-05-07
查看chinazhu6666的 主題 / 回貼
1樓  發表于: 2012-04-01 10:11
看這個地址吧，里面有松下A4伺服驅動器說明書，自己去下個，然后翻到22頁，通用的輸出信號及其功能。第一個就解釋了伺服報警引角ALM+與ALM-，37跟36，上面寫的很清楚，報警狀態發生時，此輸出晶體管關斷，意思就是說，它是常閉的，當報警發生時，斷開連接，某輸入點X斷開，進而就可以控制系統動作強行停止了。
http://24x7lending.com/read-gktid-143327.html
QQ76214024
jamesexie
級別: 略有小成
精華主題: 0
發帖數量: 91 個
工控威望: 215 點
下載積分: 1061 分
在線時間: 71(小時)
注冊時間: 2011-05-13
最后登錄: 2023-09-18
查看jamesexie的 主題 / 回貼
2樓  發表于: 2012-04-01 10:15
謝謝明白了
零攝氏度的心
謀事在人，成事在天，不懈努力，輝煌人生。----奮斗
級別: 家園�？�
精華主題: 0
發帖數量: 217 個
工控威望: 545 點
下載積分: 27302 分
在線時間: 407(小時)
注冊時間: 2010-12-07
最后登錄: 2024-11-15
查看零攝氏度的心的 主題 / 回貼
3樓  發表于: 2012-04-01 10:35
沒錯是常閉！
wangming
Jim
級別: 家園常客
精華主題: 0
發帖數量: 232 個
工控威望: 965 點
下載積分: 757 分
在線時間: 114(小時)
注冊時間: 2009-01-16
最后登錄: 2023-12-21
查看wangming的 主題 / 回貼
4樓  發表于: 2012-04-01 16:09
是常閉得
