樓主  發表于: 2014-04-17 11:17

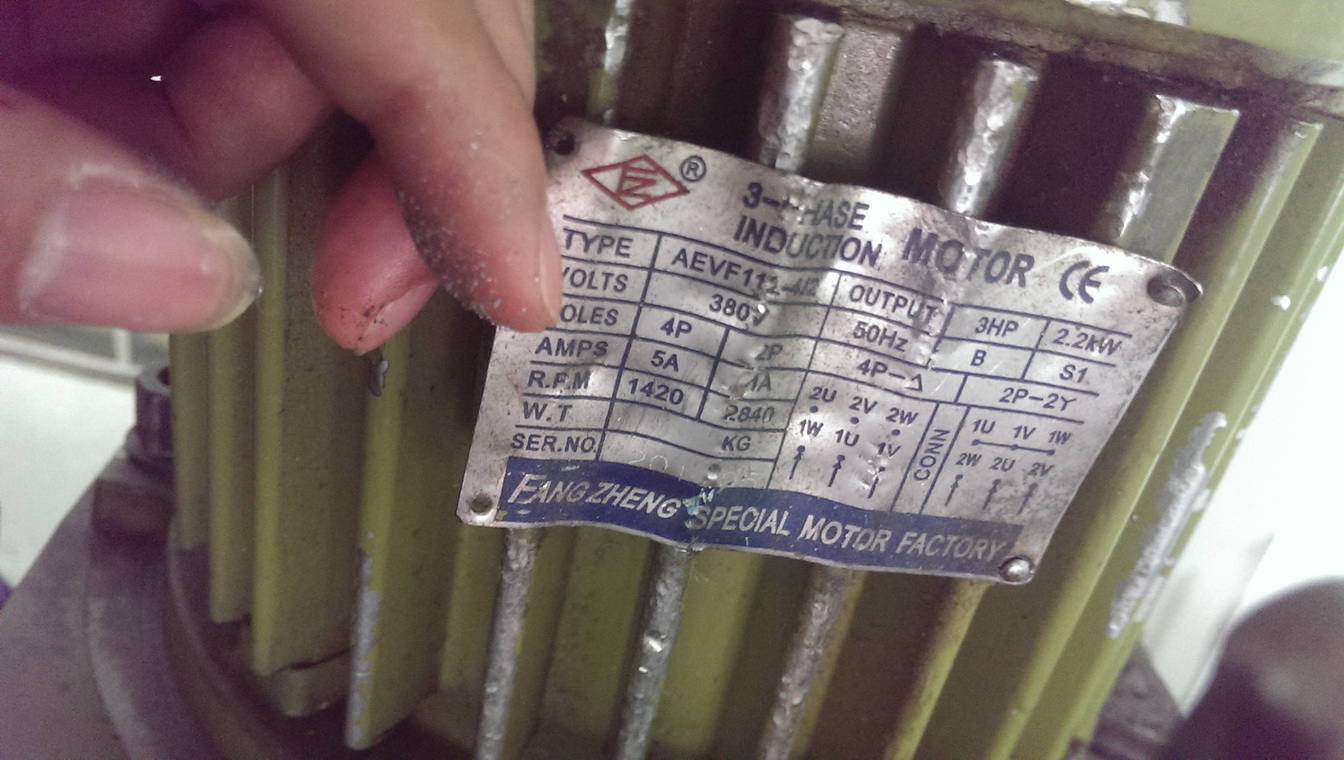

圖片：
圖片：
現在有一臺銑床是用轉換開關LW-20控制雙速4/2極 6線電機，正轉高低速，反轉高低速。現在遇到的問題是，我接上轉換開關后，低速正反轉可以，打到高速正反轉后，斷路器就跳閘。具體這個轉換開關控制雙速電機的原理和我現在遇到的問題原因是什么，是不是電機壞掉了？
彭萬生
級別: 工控俠客
精華主題: 0
發帖數量: 1893 個
工控威望: 2102 點
下載積分: 131755 分
在線時間: 1278(小時)
注冊時間: 2013-08-04
最后登錄: 2024-04-17
查看彭萬生的 主題 / 回貼
1樓  發表于: 2014-04-17 11:31
不是壞的問題，是高速時，正反轉瞬間，產生了電氣短路導致跳閘。這種轉換開關不能這樣使用于高速正反轉
bcs371781
級別: 探索解密
精華主題: 0
發帖數量: 7 個
工控威望: 124 點
下載積分: 496 分
在線時間: 59(小時)
注冊時間: 2012-03-01
最后登錄: 2017-11-23
查看bcs371781的 主題 / 回貼
2樓  發表于: 2014-04-17 11:44
正轉到反轉之間肯定要讓電機停轉才行吧！我們有過高低速切換的。
apprentice0
三個臭皮匠頂一個諸葛亮。學無止境，共同進步。
級別: 略有小成
精華主題: 0
發帖數量: 68 個
工控威望: 356 點
下載積分: 5143 分
在線時間: 150(小時)
注冊時間: 2013-12-16
最后登錄: 2024-05-12
查看apprentice0的 主題 / 回貼
3樓  發表于: 2014-04-17 11:54
具體情況現場分析，應該不會出現上敘現像。以前換過這種開關，換前作好對應標示。個人認為樓主線頭沒接正確
工控菜鳥
seallyzoom
和尚與屠夫的區別，就是一個吃素一個吃葷
級別: 家園常客
精華主題: 0
發帖數量: 520 個
工控威望: 715 點
下載積分: 5273 分
在線時間: 402(小時)
注冊時間: 2010-07-23
最后登錄: 2024-09-14
查看seallyzoom的 主題 / 回貼
4樓  發表于: 2014-04-17 14:13
同意樓上說法，線沒接正確
工程剩貨工控產品，低價處理有需要可聯系，或交流交換學習
marygreat123
級別: 略有小成
精華主題: 0
發帖數量: 109 個
工控威望: 230 點
下載積分: 444 分
在線時間: 4(小時)
注冊時間: 2008-03-13
最后登錄: 2020-06-09
查看marygreat123的 主題 / 回貼
5樓  發表于: 2014-04-17 14:18
線接錯了
mmxx111
級別: 略有小成
精華主題: 0
發帖數量: 377 個
工控威望: 486 點
下載積分: 1206 分
在線時間: 450(小時)
注冊時間: 2012-10-11
最后登錄: 2024-09-07
查看mmxx111的 主題 / 回貼
6樓  發表于: 2014-04-17 19:30
線接錯了
good0592
是路人,何懼一路風塵.
級別: 工控俠客
精華主題: 0
發帖數量: 137 個
工控威望: 2041 點
下載積分: 999 分
在線時間: 312(小時)
注冊時間: 2008-12-01
最后登錄: 2024-09-10
查看good0592的 主題 / 回貼
7樓  發表于: 2014-04-17 23:45
電機一般沒有壞，環的是轉換開關。請按附件中雙速電機的接法來接。
附件： 雙速電機接法.rar (92 K) 下載次數:113
網站提示: 請不要用迅雷下載附件，容易出錯
正新，海燕，實業，集美廠，龍海廠，正新機電公司,臺源自動化。
ogreman
Only The Stronger Survive
級別: 略有小成
精華主題: 0
發帖數量: 290 個
工控威望: 451 點
下載積分: 1651 分
在線時間: 232(小時)
注冊時間: 2011-03-04
最后登錄: 2024-07-03
查看ogreman的 主題 / 回貼
8樓  發表于: 2014-04-18 10:28
引用
引用第1樓彭萬生于2014-04-17 11:31發表的  :
不是壞的問題，是高速時，正反轉瞬間，產生了電氣短路導致跳閘。這種轉換開關不能這樣使用于高速正反轉

這個是用在銑床上主軸轉動，以前都是這么接的，都可以用的
lxm5800
級別: 探索解密
精華主題: 0
發帖數量: 56 個
工控威望: 195 點
下載積分: 11754 分
在線時間: 130(小時)
注冊時間: 2013-06-13
最后登錄: 2020-07-31
查看lxm5800的 主題 / 回貼
9樓  發表于: 2014-04-18 12:21
線接錯了
