樓主  發表于: 2014-07-01 09:52
圖片：
[刪除]

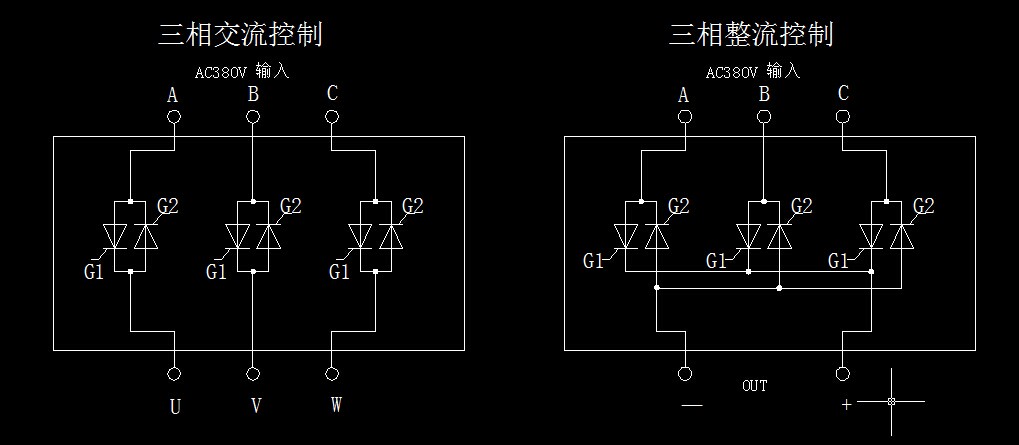

大家好，我的西門康可控硅模塊skkt106 ， 觸發器用的是宇電的AIJK6 。 控制三相交流輸出�，F(xiàn)在想把三相交流改為三相整流輸出�？煽毓柽�是原來的skkt106 ，觸發器還是AIJK6 .我自己把可控硅的主控電路改動了。不知道是否可行，有沒有弊端。，自己畫了個圖請大蝦賜教！
本帖最近評分記錄：
  • 下載積分:+1(旭日東升) 單向可控硅觸發后過零截 ..
    彭萬生
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1893 個
    工控威望: 2102 點
    下載積分: 131755 分
    在線時間: 1278(小時)
    注冊時間: 2013-08-04
    最后登錄: 2024-04-17
    查看彭萬生的 主題 / 回貼
    1樓  發表于: 2014-07-01 10:02
    應該是沒問題
    pw2067
    級別: 探索解密
    精華主題: 0
    發帖數量: 22 個
    工控威望: 122 點
    下載積分: 8083 分
    在線時間: 30(小時)
    注冊時間: 2014-10-12
    最后登錄: 2016-01-17
    查看pw2067的 主題 / 回貼
    2樓  發表于: 2014-11-11 22:38
    會很好
    彩色五環
    水滴石穿
    級別: 略有小成
    精華主題: 0
    發帖數量: 100 個
    工控威望: 246 點
    下載積分: 716 分
    在線時間: 90(小時)
    注冊時間: 2013-12-10
    最后登錄: 2023-11-01
    查看彩色五環的 主題 / 回貼
    3樓  發表于: 2014-11-13 00:34
    注意一下導通角，防止短路，應該沒有問題
    kyy80
    態度決定一切``````
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1226 個
    工控威望: 3496 點
    下載積分: 4402 分
    在線時間: 1977(小時)
    注冊時間: 2008-02-17
    最后登錄: 2024-11-09
    查看kyy80的 主題 / 回貼
    4樓  發表于: 2014-11-13 10:32
    在整流輸出接上反向二極管和輸入ABC上串接燈炮,,,,,檢驗下就知道....
    zhaoruizjkyy
    級別: 探索解密
    精華主題: 0
    發帖數量: 91 個
    工控威望: 184 點
    下載積分: 745 分
    在線時間: 53(小時)
    注冊時間: 2014-08-12
    最后登錄: 2024-10-14
    查看zhaoruizjkyy的 主題 / 回貼
    5樓  發表于: 2014-11-13 13:45
    原先是交流的，變成整流用的話，要只用一半可控硅，另一半不用。即雙向并聯的單向可控硅用一個。
    ft0752
    級別: 工控俠客
    精華主題: 0
    發帖數量: 508 個
    工控威望: 2597 點
    下載積分: 4743 分
    在線時間: 130(小時)
    注冊時間: 2009-10-09
    最后登錄: 2024-03-03
    查看ft0752的 主題 / 回貼
    6樓  發表于: 2014-11-13 19:55
    呵呵！你是對的
    longyangping
    級別: 探索解密
    精華主題: 0
    發帖數量: 36 個
    工控威望: 172 點
    下載積分: 4752 分
    在線時間: 19(小時)
    注冊時間: 2013-07-17
    最后登錄: 2020-11-29
    查看longyangping的 主題 / 回貼
    7樓  發表于: 2014-11-16 00:51
    理論上是沒有什么問題
    chou2003
    級別: 略有小成
    精華主題: 0
    發帖數量: 192 個
    工控威望: 339 點
    下載積分: 28089 分
    在線時間: 274(小時)
    注冊時間: 2013-04-26
    最后登錄: 2024-11-09
    查看chou2003的 主題 / 回貼
    8樓  發表于: 2014-11-22 11:04
    590的好像是這樣。
