樓主  發表于: 2014-07-29 11:48

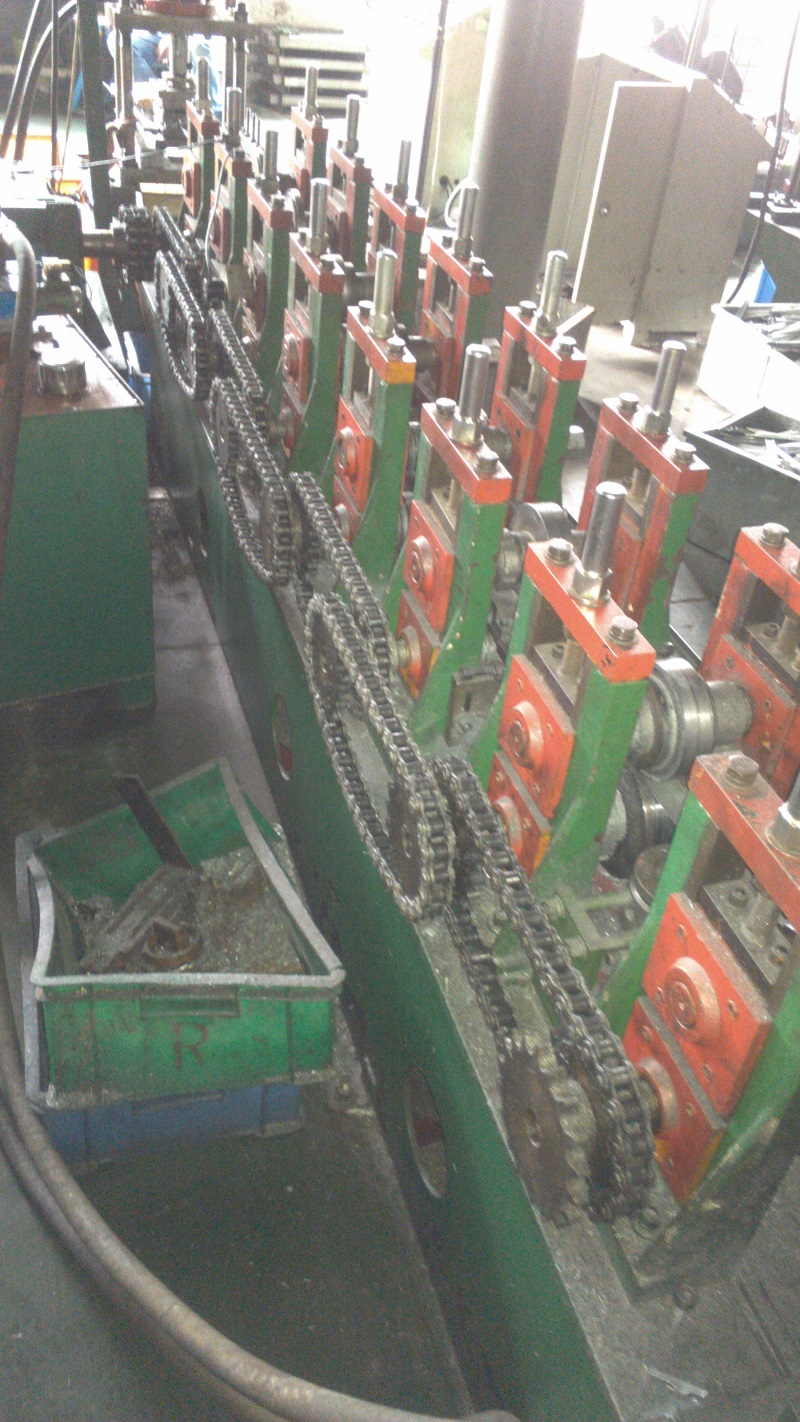

描述：就是這種老式滾壓成型機，鏈條傳動
圖片：
產品設定長度是200CM，滾壓出來的產品長度大部分在199-201之間，但是有10%的會超過201到202，怎么該能將長度保證在正負0.5CM之內啊
湖北嘉魚
級別: 探索解密
精華主題: 0
發帖數量: 56 個
工控威望: 163 點
下載積分: 2512 分
在線時間: 111(小時)
注冊時間: 2013-09-04
最后登錄: 2023-05-10
查看湖北嘉魚的 主題 / 回貼
1樓  發表于: 2014-07-29 11:51

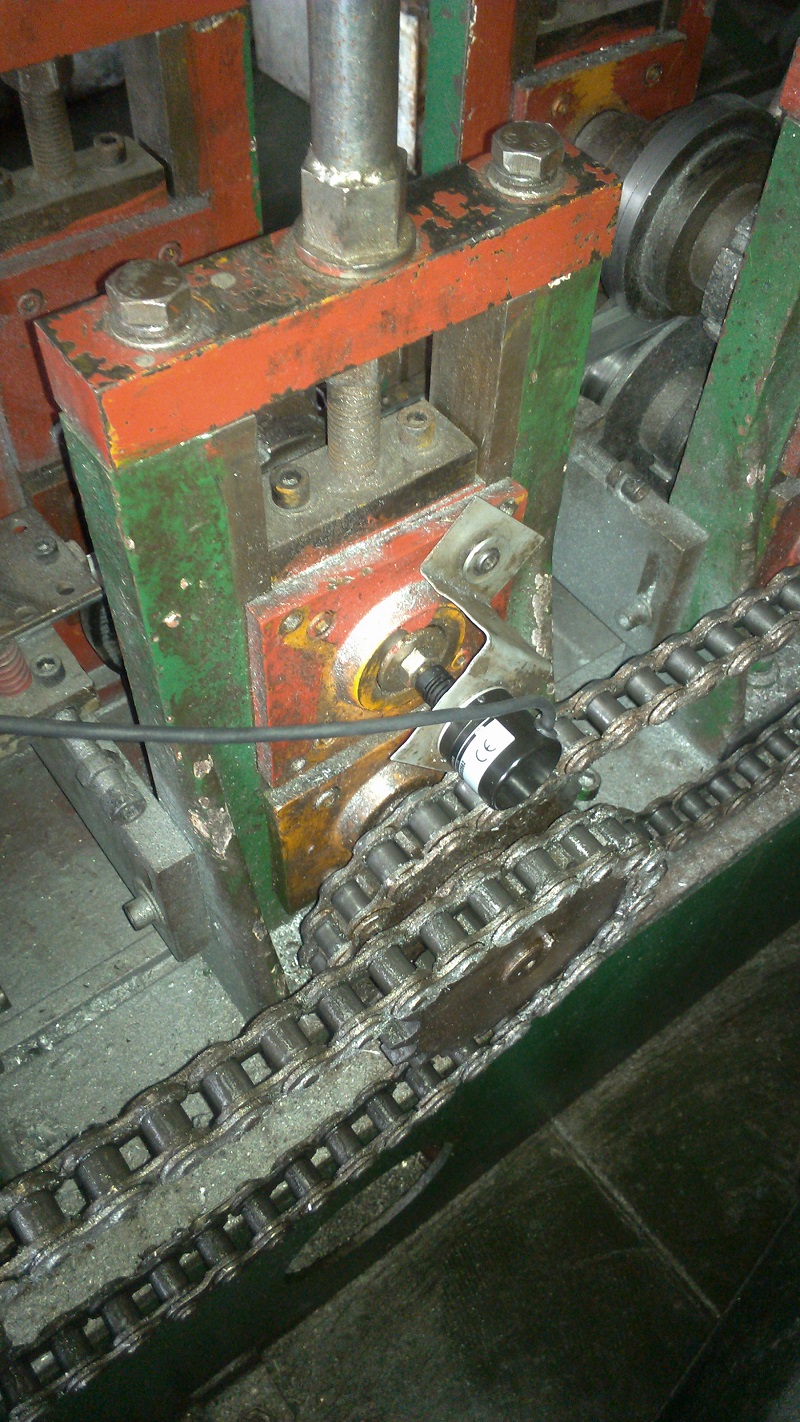

描述：液壓油缸剪切,編碼器反饋長度
圖片：
長度總是一長一端
湖北嘉魚
級別: 探索解密
精華主題: 0
發帖數量: 56 個
工控威望: 163 點
下載積分: 2512 分
在線時間: 111(小時)
注冊時間: 2013-09-04
最后登錄: 2023-05-10
查看湖北嘉魚的 主題 / 回貼
2樓  發表于: 2014-07-29 11:52
圖片：

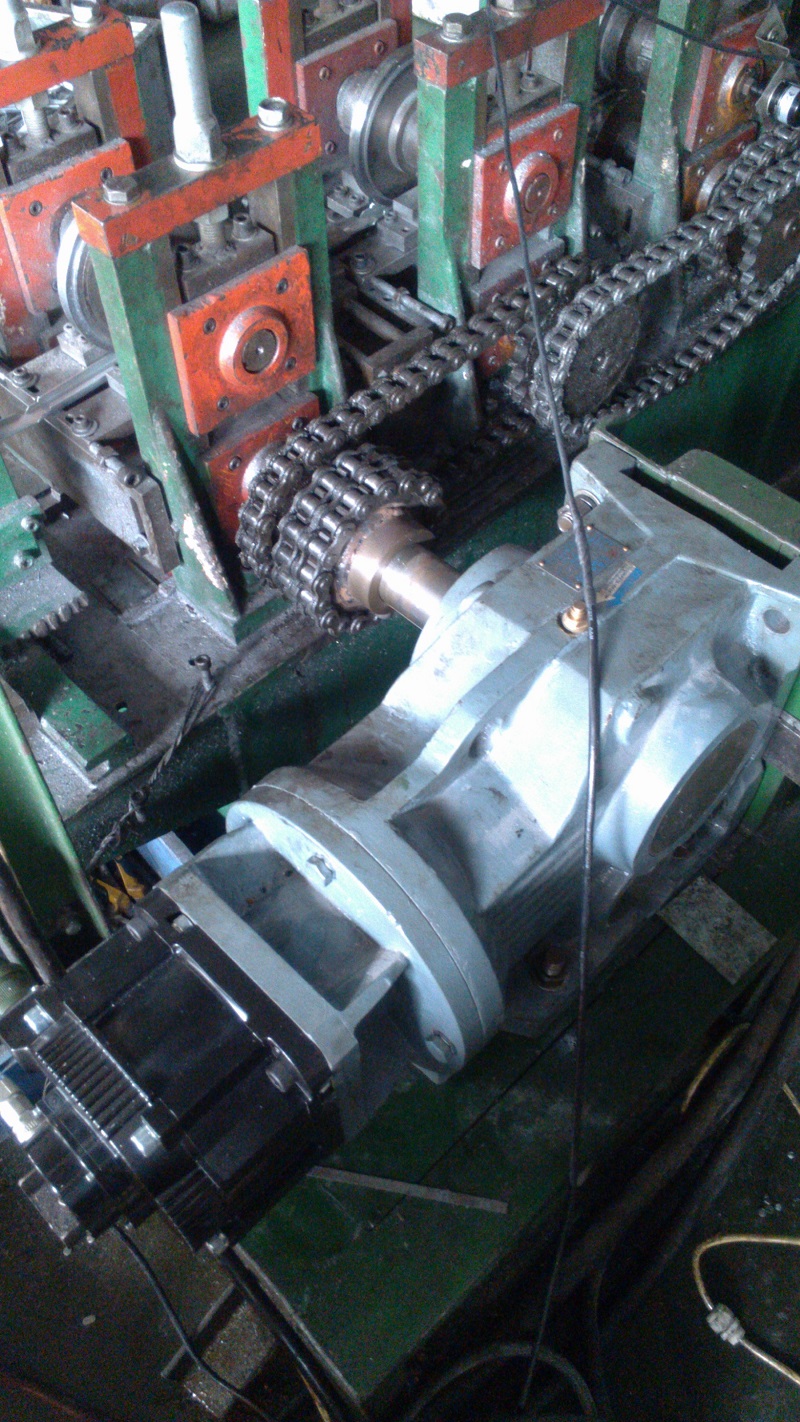

伺服電機和減速機
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3189 點
下載積分: 70387 分
在線時間: 1603(小時)
注冊時間: 2008-04-20
最后登錄: 2024-10-31
查看wwcwwc的 主題 / 回貼
3樓  發表于: 2014-07-29 11:52
這個設備運行速度是？如何剪切？
另外是否存在摩擦系數的變量？
編碼器數值的讀取和執行輸出用中斷方式？
lijinniu
級別: 工控俠客
精華主題: 0
發帖數量: 624 個
工控威望: 3669 點
下載積分: 29981 分
在線時間: 1407(小時)
注冊時間: 2007-08-17
最后登錄: 2024-06-11
查看lijinniu的 主題 / 回貼
4樓  發表于: 2014-07-29 13:34
一可能是編碼器受到了干擾，二就是測量輪打滑。因?yàn)闆]有看到剪切機構所以是不是剪切機構有問題就不好說了。要想剪切精確就只能在剪切機構上想辦法了。
541089467
級別: 正式會員
精華主題: 0
發帖數量: 3 個
工控威望: 92 點
下載積分: 633 分
在線時間: 4(小時)
注冊時間: 2014-07-29
最后登錄: 2014-08-06
查看541089467的 主題 / 回貼
5樓  發表于: 2014-07-29 14:43
有些屬于毛露的不懂他們亂說的，如果外部電路正常話，就是電子齒輪比沒有設好，影響了伺服電機的精度，好像你用的是全閉環吧，外部編碼器是否和該伺服驅動器匹配
lijinniu
級別: 工控俠客
精華主題: 0
發帖數量: 624 個
工控威望: 3669 點
下載積分: 29981 分
在線時間: 1407(小時)
注冊時間: 2007-08-17
最后登錄: 2024-06-11
查看lijinniu的 主題 / 回貼
6樓  發表于: 2014-07-29 15:04
引用
引用第5樓541089467于2014-07-29 14:43發表的  :
有些屬于毛露的不懂他們亂說的，如果外部電路正常話，就是電子齒輪比沒有設好，影響了伺服電機的精度，好像你用的是全閉環吧，外部編碼器是否和該伺服驅動器匹配

就算是電子齒輪沒有設好，怎么會有一會長一會短呢。好好想一想是誰在亂說�。�！
燉土豆
級別: 略有小成
精華主題: 0
發帖數量: 77 個
工控威望: 204 點
下載積分: 4905 分
在線時間: 58(小時)
注冊時間: 2014-05-01
最后登錄: 2019-01-03
查看燉土豆的 主題 / 回貼
7樓  發表于: 2014-07-29 19:39
是第一個長，第二個短，然后又一個長又一個短，這樣有規律的。還是有時長有時短，沒有規律啊。如果是第二種的話那你就得考慮機械問題了，畢竟都是鏈條傳動，特別你那個減速機的聯軸器，鏈扣與牙盤之間的間隙就得大于2毫米，伺服停得準不代表機械停得準啊。
健康報
書到用時方恨少
級別: 略有小成
精華主題: 0
發帖數量: 230 個
工控威望: 359 點
下載積分: 2311 分
在線時間: 197(小時)
注冊時間: 2010-11-16
最后登錄: 2023-02-27
查看健康報的 主題 / 回貼
8樓  發表于: 2014-07-29 20:31
機械精度誤差 可以改進裁剪為追剪 完美解決你的問題
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2816 個
工控威望: 4442 點
下載積分: 213401 分
在線時間: 3174(小時)
注冊時間: 2008-02-22
最后登錄: 2024-11-10
查看二手工控電器的 主題 / 回貼
9樓  發表于: 2014-07-30 10:21
很明顯是機械設計問題�。�！傳動鏈條有升縮張力問在機械沒考慮到！
歡迎捧場光臨工控自動化小店！供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
咯啵白菜
級別: 略有小成
精華主題: 0
發帖數量: 215 個
工控威望: 298 點
下載積分: 804 分
在線時間: 107(小時)
注冊時間: 2014-01-14
最后登錄: 2019-11-23
查看咯啵白菜的 主題 / 回貼
10樓  發表于: 2014-07-30 10:43
長度總是一長一端，傳動鏈條傳下去差不多周期，可能傳動鏈條磨損了。。
jonny_jean
級別: 家園常客
精華主題: 0
發帖數量: 405 個
工控威望: 557 點
下載積分: 22252 分
在線時間: 634(小時)
注冊時間: 2011-01-02
最后登錄: 2017-03-31
查看jonny_jean的 主題 / 回貼
11樓  發表于: 2014-07-30 13:33
伺服電機單一傳動 外加計長 機構傳動打滑  伺服跟計長譯碼器不同步
  • «
