樓主  發表于: 2014-08-04 18:17
昨天下載了一個三菱FX1N  PLC的程序，發現其中349-475步是空白，難道這些步的程序加密隱藏了還是其它原因？望師傅們不吝賜教，謝謝！

[ 此帖被nhy1970在2014-08-05 07:54重新編輯 ]
gaoshanyeyun
級別: 略有小成
精華主題: 0
發帖數量: 51 個
工控威望: 245 點
下載積分: 366 分
在線時間: 228(小時)
注冊時間: 2010-04-12
最后登錄: 2024-08-05
查看gaoshanyeyun的 主題 / 回貼
1樓  發表于: 2014-08-04 21:05
有兩種情況會造成這種想象：
1用指令表改寫過程序（手持編程器），梯形圖無法表示出來,有事這種轉換是單向的，但運行正常。因?yàn)榫幾g就是將其他語言轉換成指令表，plc系統內執行的是指令表程序。
2結構化工程寫的程序，沒有源程序，調出時，偶爾這樣。
在指令表中改一下就好了。
本帖最近評分記錄：
  • 下載積分:+2(zz2679493) 學習了
    zyb_1210
    人無完人，只有不斷的提升自我！
    級別: 探索解密
    精華主題: 0
    發帖數量: 57 個
    工控威望: 119 點
    下載積分: 3025 分
    在線時間: 19(小時)
    注冊時間: 2014-04-08
    最后登錄: 2023-09-09
    查看zyb_1210的 主題 / 回貼
    2樓  發表于: 2014-08-04 21:14
    顯示→觸點顯示→“9觸點”改為“11觸點”
    試試看，我之前遇到這個問題，是問人家，之后解決了。
    海洋一舟
    級別: 略有小成
    精華主題: 0
    發帖數量: 322 個
    工控威望: 408 點
    下載積分: 1565 分
    在線時間: 329(小時)
    注冊時間: 2007-08-16
    最后登錄: 2024-08-23
    查看海洋一舟的 主題 / 回貼
    3樓  發表于: 2014-08-04 21:48
    我也遇到類似的問題,期待更多高手支招
    海洋一舟
    級別: 略有小成
    精華主題: 0
    發帖數量: 322 個
    工控威望: 408 點
    下載積分: 1565 分
    在線時間: 329(小時)
    注冊時間: 2007-08-16
    最后登錄: 2024-08-23
    查看海洋一舟的 主題 / 回貼
    4樓  發表于: 2014-08-04 22:06

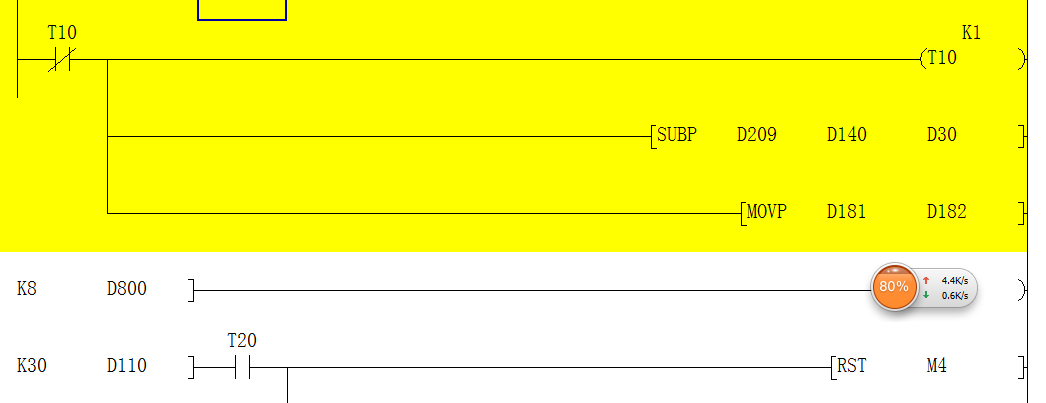

    圖片：
    如圖,請大家?guī)兔纯?/div>
    nhy1970
    級別: 探索解密
    精華主題: 0
    發帖數量: 29 個
    工控威望: 129 點
    下載積分: 955 分
    在線時間: 186(小時)
    注冊時間: 2010-11-10
    最后登錄: 2024-08-21
    查看nhy1970的 主題 / 回貼
    5樓  發表于: 2014-08-05 07:50
    感謝1樓師傅的幫助，將梯形圖切換成指令表顯示，問題已經解決。謝謝各位師傅的幫助。見下圖：
