樓主  發表于: 2014-10-08 08:35
控制步進電機，怎么把發的脈沖轉換成行走距離
xjynzlp
你關注我一時 我關注你一世
級別: 家園�？�
精華主題: 0
發帖數量: 591 個
工控威望: 641 點
下載積分: 2273 分
在線時間: 1805(小時)
注冊時間: 2010-07-25
最后登錄: 2024-09-19
查看xjynzlp的 主題 / 回貼
1樓  發表于: 2014-10-08 08:50
這個問題你可以查看我的另一解答  http://www.24x7lending.com/read.php?tid=1462296&page=1#1591099   記著我是新疆的工控工程師，下面有我的聯系方式。
聯系QQ360684677 群3142373 公眾微信 毅力工控
yamqq
雅馬哈，愛普生，電裝機器人。
級別: 網絡英雄

精華主題: 0
發帖數量: 1717 個
工控威望: 5539 點
下載積分: 24588 分
在線時間: 299(小時)
注冊時間: 2008-05-05
最后登錄: 2024-08-25
查看yamqq的 主題 / 回貼
2樓  發表于: 2014-10-08 08:54
看步距角和細分。
這個人很懶，什么也沒有留下！
caizebin
級別: 略有小成
精華主題: 0
發帖數量: 116 個
工控威望: 267 點
下載積分: 2293 分
在線時間: 137(小時)
注冊時間: 2014-07-02
最后登錄: 2024-08-05
查看caizebin的 主題 / 回貼
3樓  發表于: 2014-10-08 15:43
怎么用程序?qū)崿F(xiàn)出來，把發的脈沖轉換成行走距離
huangyong8
知識改變未來
級別: 略有小成
精華主題: 0
發帖數量: 35 個
工控威望: 246 點
下載積分: 1424 分
在線時間: 29(小時)
注冊時間: 2014-07-24
最后登錄: 2015-08-07
查看huangyong8的 主題 / 回貼
4樓  發表于: 2014-10-08 22:02
不太明白樓主的意思，樓主是想看電機當先位置嗎，
靜芳
級別: 工控俠客
精華主題: 0
發帖數量: 947 個
工控威望: 3026 點
下載積分: 3279 分
在線時間: 203(小時)
注冊時間: 2010-02-05
最后登錄: 2024-09-18
查看靜芳的 主題 / 回貼
5樓  發表于: 2014-10-08 22:15
線性轉換一下就好了。
714675398
做事心態最重要
級別: 略有小成
精華主題: 0
發帖數量: 103 個
工控威望: 212 點
下載積分: 2446 分
在線時間: 86(小時)
注冊時間: 2010-08-20
最后登錄: 2020-07-31
查看714675398的 主題 / 回貼
6樓  發表于: 2014-10-09 16:01
角速度*直徑=線速度
15201995539
級別: 略有小成
精華主題: 0
發帖數量: 35 個
工控威望: 267 點
下載積分: 619 分
在線時間: 122(小時)
注冊時間: 2013-05-22
最后登錄: 2024-04-28
查看15201995539的 主題 / 回貼
7樓  發表于: 2014-10-13 23:52
設定距離*每一轉的脈沖/每一轉走的距離=需要脈沖數
[ 此帖被15201995539在2014-10-17 20:17重新編輯 ]
l0331g
隨緣...
級別: 略有小成
精華主題: 0
發帖數量: 255 個
工控威望: 371 點
下載積分: 7323 分
在線時間: 205(小時)
注冊時間: 2011-03-31
最后登錄: 2024-07-04
查看l0331g的 主題 / 回貼
8樓  發表于: 2014-10-14 00:17

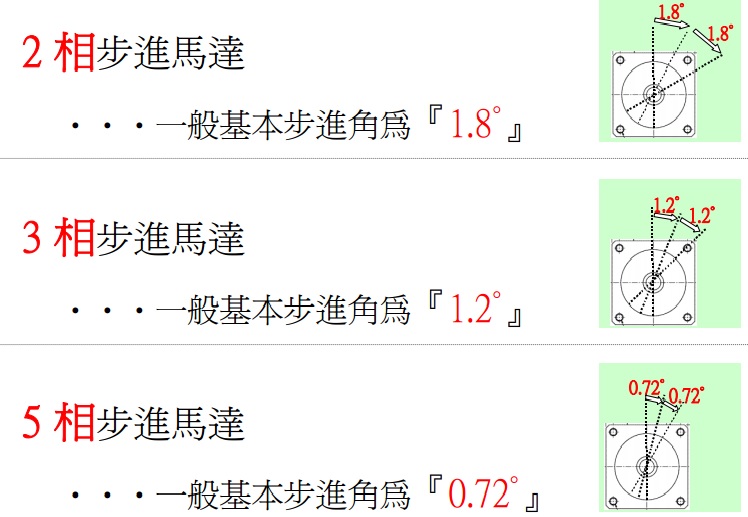

2相步進一個信號1.8度,360/1.8=200,200個信號走一圈,絲桿選用一圈2.00mm 一個信號=0.01mm
3相步進一個信號1.2度,360/1.2=300,300個信號走一圈,絲桿選用一圈3.00mm 一個信號=0.01mm
5相步進一個信號0.72度,360/0.72=500,500個信號走一圈,絲桿選用一圈5.00mm 一個信號=0.01mm
用步進限制較多,絲桿匹配錯誤經度配不出來,不像伺服電子齒輪比分割較細
本帖最近評分記錄：
  • 下載積分:+1(liudongtian) 熱心助人！
    wu32u2
    耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1121 個
    工控威望: 1474 點
    下載積分: 1772 分
    在線時間: 994(小時)
    注冊時間: 2010-03-01
    最后登錄: 2024-09-02
    查看wu32u2的 主題 / 回貼
    9樓  發表于: 2014-10-14 08:19
    看步距角和細分和傳動比
