樓主  發表于: 2016-11-19 19:03
圖片：
圖片：

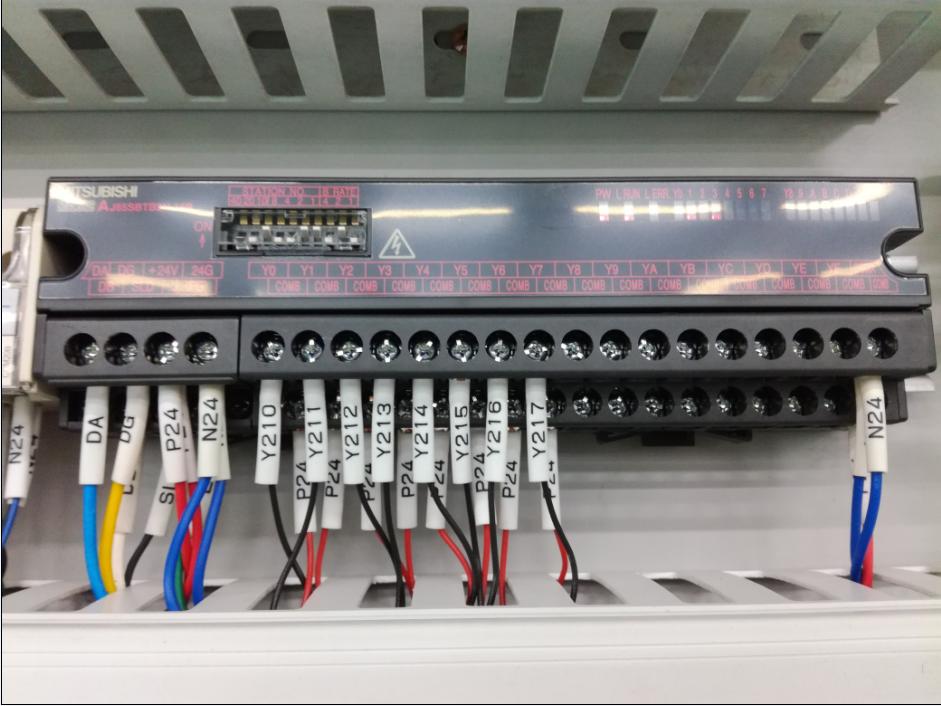

如圖1和2 是cclink模塊，
兩個型號相同，可是com端為啥子有的接P24,有點不接，這當中有沒有什么機關，幫助看一下，謝謝！
lqbzlqbz
級別: 論壇先鋒
精華主題: 0
發帖數量: 976 個
工控威望: 1121 點
下載積分: 18023 分
在線時間: 697(小時)
注冊時間: 2009-08-26
最后登錄: 2021-06-18
查看lqbzlqbz的 主題 / 回貼
1樓  發表于: 2016-11-20 00:15
COMB 是相通的，接+24v  下面一排COMB 相當24V供電，方便外接電磁閥等用兩芯電纜。
樓主留言：
了解了，非常感謝
焦劉吉
緊跟時代發展，努力做好時代青年
級別: 工控俠客
精華主題: 0
發帖數量: 1460 個
工控威望: 4682 點
下載積分: 14865 分
在線時間: 429(小時)
注冊時間: 2015-05-19
最后登錄: 2024-08-10
查看焦劉吉的 主題 / 回貼
2樓  發表于: 2016-11-21 00:41
有的是共用的
Rules are always made by the strong, and history is always written by the winners.
wlgc72
級別: 正式會員
精華主題: 0
發帖數量: 4 個
工控威望: 96 點
下載積分: 672 分
在線時間: 2(小時)
注冊時間: 2016-11-23
最后登錄: 2024-07-09
查看wlgc72的 主題 / 回貼
3樓  發表于: 2016-11-23 07:13
N24是用于檢測元件是NPN輸出，P24是檢測元件為PNP輸出的
yidimaizi
直到所有燈都熄滅了
級別: 略有小成
精華主題: 0
發帖數量: 117 個
工控威望: 219 點
下載積分: 409 分
在線時間: 80(小時)
注冊時間: 2016-05-04
最后登錄: 2024-08-24
查看yidimaizi的 主題 / 回貼
4樓  發表于: 2016-12-21 17:29
就是這樣，我也想問問
