樓主  發表于: 2016-12-05 22:43

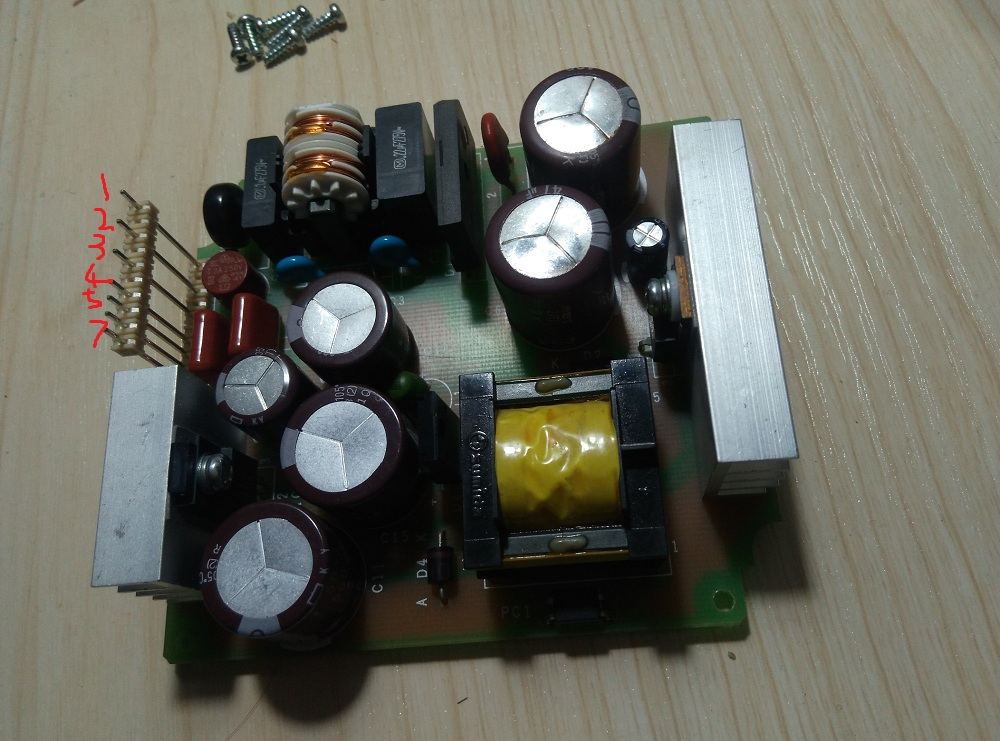

請問下維修的，這個是松下FP-X 的電源，燒掉了，現在我想把程序拷出來，看了下1、2是AC220， 6,7是輸出DC24，那4、5是多大電壓呢？給PLC供電的。
yechenlin
級別: 探索解密
精華主題: 0
發帖數量: 64 個
工控威望: 161 點
下載積分: 929 分
在線時間: 317(小時)
注冊時間: 2014-08-04
最后登錄: 2024-09-11
查看yechenlin的 主題 / 回貼
1樓  發表于: 2016-12-06 09:11
6.7應該是5V的，PLC本機用的
樓主留言：
6、7是24V的，接線端子標注的，PLC本機用的都是5V電壓?jiǎn)幔?/blockquote>
小蜜蜂
你讓我滾，我滾了。你讓我回來，對不起，滾遠了...
級別: 論壇先鋒

精華主題: 0
發帖數量: 1396 個
工控威望: 1500 點
下載積分: 13251 分
在線時間: 2199(小時)
注冊時間: 2008-03-19
最后登錄: 2024-09-21
查看小蜜蜂的 主題 / 回貼
2樓  發表于: 2016-12-07 09:15
換一個吧，開關電源也不值錢。
qwming
級別: 探索解密
精華主題: 0
發帖數量: 66 個
工控威望: 163 點
下載積分: 9614 分
在線時間: 72(小時)
注冊時間: 2016-06-01
最后登錄: 2024-08-16
查看qwming的 主題 / 回貼
3樓  發表于: 2016-12-07 12:36
一般能修理，不行的話買個電源。
往事如風
科技改變制造
級別: 網絡英雄

精華主題: 0
發帖數量: 11245 個
工控威望: 18401 點
下載積分: 11742 分
在線時間: 2679(小時)
注冊時間: 2013-01-31
最后登錄: 2024-09-22
查看往事如風的 主題 / 回貼
4樓  發表于: 2016-12-07 14:19
不建議修理，專業的問題還是讓專業的人去處理，除非你對開關電源很精通，不然維修了也可能會留下隱患，不值。
三人行者必有我?guī)?，擇其善者而從之
csjxz321
級別: 論壇先鋒
精華主題: 0
發帖數量: 36 個
工控威望: 1167 點
下載積分: 10914 分
在線時間: 114(小時)
注冊時間: 2013-05-29
最后登錄: 2024-05-29
查看csjxz321的 主題 / 回貼
5樓  發表于: 2016-12-07 14:25
程序原來沒有備份嗎?
sylgq
印刷包裝機電維修
級別: 論壇先鋒
精華主題: 0
發帖數量: 1066 個
工控威望: 1253 點
下載積分: 14620 分
在線時間: 1197(小時)
注冊時間: 2011-07-18
最后登錄: 2024-09-17
查看sylgq的 主題 / 回貼
6樓  發表于: 2016-12-07 15:11
看一看7805,7824，就知道了。
sylgq
印刷包裝機電維修
級別: 論壇先鋒
精華主題: 0
發帖數量: 1066 個
工控威望: 1253 點
下載積分: 14620 分
在線時間: 1197(小時)
注冊時間: 2011-07-18
最后登錄: 2024-09-17
查看sylgq的 主題 / 回貼
7樓  發表于: 2016-12-07 15:11
看一看7805 7824，就知道了。
langui
級別: 論壇先鋒
精華主題: 0
發帖數量: 1537 個
工控威望: 1760 點
下載積分: 6244 分
在線時間: 640(小時)
注冊時間: 2014-06-16
最后登錄: 2024-09-11
查看langui的 主題 / 回貼
8樓  發表于: 2016-12-07 16:10
量下那個棕色圓柱體的保險燒了沒，修這類開關電源很簡單的。
hardy_6817
紙上得來終覺淺,絕知此事要躬行.
級別: 略有小成
精華主題: 0
發帖數量: 298 個
工控威望: 447 點
下載積分: 16907 分
在線時間: 563(小時)
注冊時間: 2016-06-06
最后登錄: 2024-09-20
查看hardy_6817的 主題 / 回貼
9樓  發表于: 2016-12-07 20:29
保險沒燒，橋堆后的電解電容鼓起來了，另外7824輸出的24V提供給了外部輸出，變壓器旁邊的S0229查資料說是開關管，所以不懂4,5線柱是提供給PLC本機的是什么電壓
batwin
級別: 探索解密
精華主題: 0
發帖數量: 33 個
工控威望: 171 點
下載積分: 491 分
在線時間: 48(小時)
注冊時間: 2009-05-16
最后登錄: 2024-03-12
查看batwin的 主題 / 回貼
10樓  發表于: 2016-12-14 13:14
分析下電路，PLC電源輸出一般都是+24V  +5V。像這種開關電源，自己都能維修好的，不難。像樓主這個情況，一般是輸入電壓過高引起損壞。
jeffwang2011
千里獨行客
級別: 網絡英雄
精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的 主題 / 回貼
11樓  發表于: 2016-12-14 16:24
也許把那個鼓包的電容換掉就好了。。。
