1、 啟動/停止：

1）手動運行（自動旋鈕開關在“MAN”位置下）：上電，啟動旋轉開關由“OFF” 轉 動至“ON”位置，

A電機先啟動，運行 T1 時間后，B電機啟動并運行，設 備運行 T2 時間，B電機停止運行，經 T3 時間

后，A電機停止運行，即根 據用戶設定的運行時間，只運轉一個周期，自動停止。也可手動停止，啟動

旋 轉按鈕開關至“OFF”位置，即可手動停止。

2）自動運行：上電后，自動旋轉開關旋轉至“AUTO”位置，啟動旋轉開關由“OFF” 轉動至“ON”位置

，設備將先運行一周期后自動停止；根據用戶設定的時間（T4、 T5、T6、T7），A和B電機自動啟動并運

行（A和B電機的啟動順序和 運行時間與手動時一致），運行完后自動停止?fàn)顟B(tài)。自動運行可以最多啟動

12 次，啟動時間可以設置。

3）此程序也可設置每天同一時間啟動運行，詳見參數設置�？蛻�(hù)最好根據實際情況，每天設置一次啟動

時間。

2、 緊急停止：當設備遇到緊急情況時，用戶用手拍下急停按鈕，設備將斷掉硬件的線 路（PLC 控制器

除外）電源，設備恢復后需要重新給定運行狀態（即需要重新啟動）。

3、 當管路堵塞時，傳感器給定，即動作時間超過 T8 時，控制器開始動作，此時說明 管路已經堵塞，

B電機同時停止，A電機繼續運轉一定時間（T3），A電機 停止。

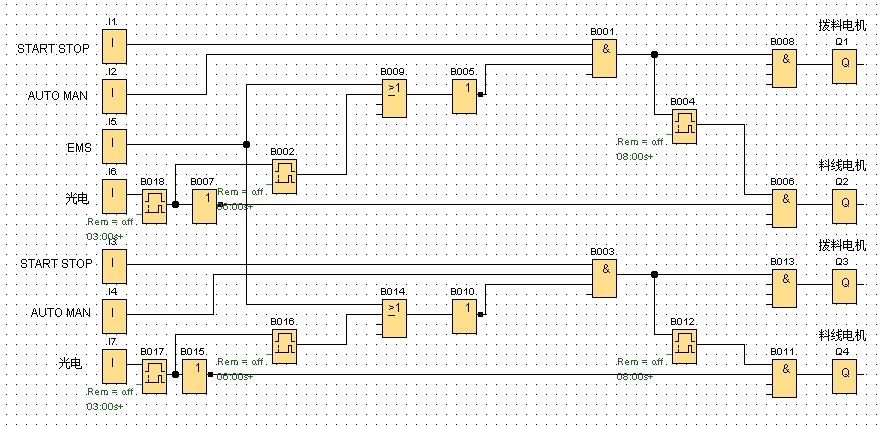

試著寫了一下，請幫忙看看

這個軟件的模擬好使，試一下不就知道了

邏輯看起來不復雜

這個軟件好使，什么軟件來的？

引用

引用第3樓fe2016于2016-12-11 21:09發表的  :
這個軟件好使，什么軟件來的？

好像是施耐德可編程繼電器，可以編些簡單控制。
