樓主  發表于: 2016-12-28 09:35
圖片：

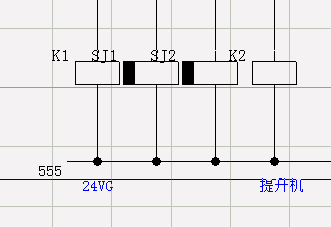

有沒有用PCSELCAD軟件的兄弟？請教個問題，看這個SJ1都標到K1上面去了，他自己生成的，有沒有辦法解決？
楊官華
級別: 家園�？�

精華主題: 0
發帖數量: 779 個
工控威望: 770 點
下載積分: 69894 分
在線時間: 1928(小時)
注冊時間: 2008-07-31
最后登錄: 2024-11-14
查看楊官華的 主題 / 回貼
1樓  發表于: 2016-12-28 12:41
文本可以移動的
cbj198188
奇豪電氣：誠信 高效
級別: 略有小成
精華主題: 0
發帖數量: 204 個
工控威望: 313 點
下載積分: 16720 分
在線時間: 799(小時)
注冊時間: 2011-03-23
最后登錄: 2024-10-23
查看cbj198188的 主題 / 回貼
2樓  發表于: 2016-12-28 13:08
雙擊選中“SJI”字符，拖動即可。
讓我們攜手做的更好 QQ1661278321
13511767646
級別: 探索解密
精華主題: 0
發帖數量: 16 個
工控威望: 116 點
下載積分: 538 分
在線時間: 19(小時)
注冊時間: 2016-12-03
最后登錄: 2021-12-03
查看13511767646的 主題 / 回貼
3樓  發表于: 2016-12-28 16:13
生成塊的時候  把SJ1刪了
cbj198188
奇豪電氣：誠信 高效
級別: 略有小成
精華主題: 0
發帖數量: 204 個
工控威望: 313 點
下載積分: 16720 分
在線時間: 799(小時)
注冊時間: 2011-03-23
最后登錄: 2024-10-23
查看cbj198188的 主題 / 回貼
4樓  發表于: 2016-12-28 19:32
雙擊延時繼電器，彈出元件數據窗口，名稱欄重新敲入“SJ1”，確定。
讓我們攜手做的更好 QQ1661278321
老兔子
級別: 家園�？�
精華主題: 0
發帖數量: 665 個
工控威望: 806 點
下載積分: 6695 分
在線時間: 503(小時)
注冊時間: 2008-06-27
最后登錄: 2024-11-14
查看老兔子的 主題 / 回貼
5樓  發表于: 2016-12-28 20:03

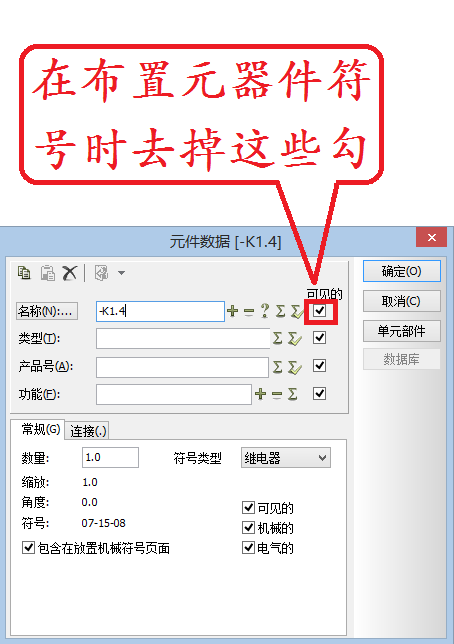

去掉這些字的方法一

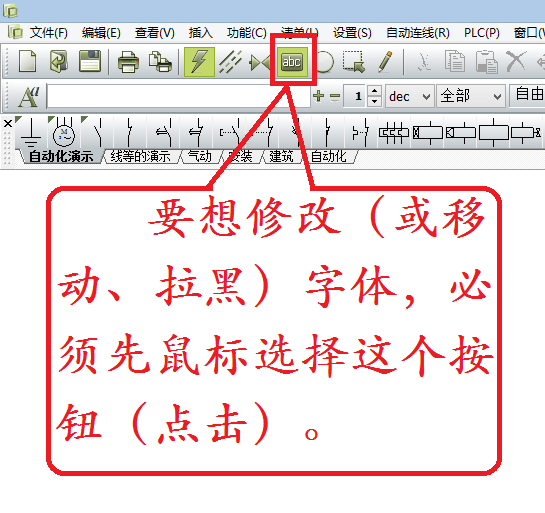

去掉這些字的方法二





如果想保留這些字體，可在方法一的“名稱”框內修改即可。要想移動位置，在方法二中，拉黑后可隨意移動。



[ 此帖被老兔子在2016-12-28 20:16重新編輯 ]
往事如風
科技改變制造
級別: 網絡英雄

精華主題: 0
發帖數量: 11361 個
工控威望: 18518 點
下載積分: 12028 分
在線時間: 2686(小時)
注冊時間: 2013-01-31
最后登錄: 2024-11-02
查看往事如風的 主題 / 回貼
6樓  發表于: 2016-12-28 21:12
用慣了AUTOCAD，其它的畫電路的還得學習學習
三人行者必有我?guī)?，擇其善者而從之
大鵬展翅168
勿以惡小而為之，勿以善小而不為。惟賢惟德，能服于人。
級別: 論壇先鋒
精華主題: 0
發帖數量: 1237 個
工控威望: 1504 點
下載積分: 6847 分
在線時間: 607(小時)
注冊時間: 2008-12-13
最后登錄: 2024-11-14
查看大鵬展翅168的 主題 / 回貼
7樓  發表于: 2016-12-29 11:15
習慣了CAD沒有用過其他的。
