樓主  發表于: 2017-04-17 13:45

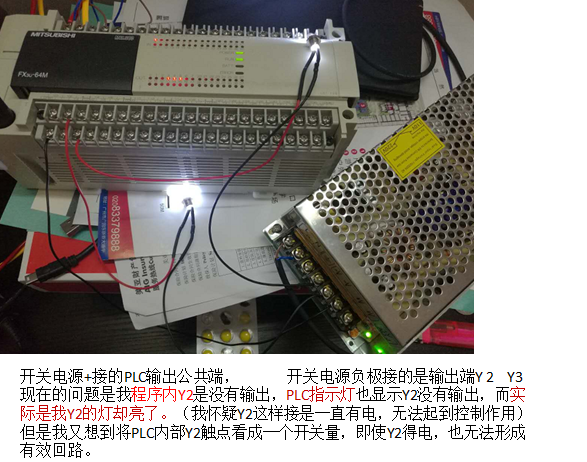

是這樣的如上圖所示，現在的問題是我程序中，和PLC指示燈，都顯示Y2是失電的狀態 。但是實際上我Y2上接的燈泡確實亮的。

我有懷疑我電路接錯了。是不是類似電路需要加中間繼電器才能起到有效的控制。

xuyaoping606
級別: 探索解密
精華主題: 0
發帖數量: 21 個
工控威望: 115 點
下載積分: 712 分
在線時間: 23(小時)
注冊時間: 2017-03-08
最后登錄: 2024-09-18
查看xuyaoping606的 主題 / 回貼
1樓  發表于: 2017-04-17 14:05
接法有誤吧！公共端接負24V
往事如風
科技改變制造
級別: 網絡英雄

精華主題: 0
發帖數量: 11284 個
工控威望: 18662 點
下載積分: 12397 分
在線時間: 2698(小時)
注冊時間: 2013-01-31
最后登錄: 2024-12-21
查看往事如風的 主題 / 回貼
2樓  發表于: 2017-04-17 14:53
肯定是接線錯誤，另外Y3輸出點是亮的，
三人行者必有我?guī)?，擇其善者而從之
dwx123456
級別: 略有小成
精華主題: 0
發帖數量: 171 個
工控威望: 300 點
下載積分: 6557 分
在線時間: 471(小時)
注冊時間: 2016-03-07
最后登錄: 2024-11-28
查看dwx123456的 主題 / 回貼
3樓  發表于: 2017-04-17 17:34
MT型的PLC公共端必須接負24V
cjm1234
級別: 網絡英雄

精華主題: 0
發帖數量: 2277 個
工控威望: 17166 點
下載積分: 2441 分
在線時間: 3488(小時)
注冊時間: 2014-01-09
最后登錄: 2024-12-22
查看cjm1234的 主題 / 回貼
4樓  發表于: 2017-04-17 18:54
FX三菱COM端基本上接負24V，調整極性試試。
libin520
雖然沒什么突破和進步，卻還是每天在堅持著。
級別: 工控俠客
精華主題: 1 篇
發帖數量: 2429 個
工控威望: 2860 點
下載積分: 4598 分
在線時間: 1204(小時)
注冊時間: 2008-10-24
最后登錄: 2024-12-16
查看libin520的 主題 / 回貼
5樓  發表于: 2017-04-17 19:16
FX3U 64M，輸出端，COM 接0V,再檢查程序。（你可是D2D的。）
需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。
wujianzzx
級別: 家園常客
精華主題: 0
發帖數量: 125 個
工控威望: 600 點
下載積分: 5842 分
在線時間: 66(小時)
注冊時間: 2013-02-25
最后登錄: 2020-12-10
查看wujianzzx的 主題 / 回貼
6樓  發表于: 2017-04-17 19:47
如果是繼電器輸出的話估計是輸出繼電器粘連了
wangkeming07
學無止境。
級別: 家園�？�
精華主題: 0
發帖數量: 97 個
工控威望: 826 點
下載積分: 851 分
在線時間: 49(小時)
注冊時間: 2011-05-27
最后登錄: 2023-04-21
查看wangkeming07的 主題 / 回貼
7樓  發表于: 2017-04-17 21:16
引用
引用第5樓libin520于2017-04-17 19:16發表的  :
FX3U 64M，輸出端，COM 接0V,再檢查程序。（你可是D2D的。）

之前我就是接負。。但是還是沒有達到我的預期輸出效果。
現在我知道了程序有個mov指令地址錯了。
是D2D的。
libin520
雖然沒什么突破和進步，卻還是每天在堅持著。
級別: 工控俠客
精華主題: 1 篇
發帖數量: 2429 個
工控威望: 2860 點
下載積分: 4598 分
在線時間: 1204(小時)
注冊時間: 2008-10-24
最后登錄: 2024-12-16
查看libin520的 主題 / 回貼
8樓  發表于: 2017-04-17 22:26
何不發程序出來，大家一起看看。
需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。
lin10663
Ivan
級別: VIP會員

精華主題: 0
發帖數量: 3815 個
工控威望: 4270 點
下載積分: 139162 分
在線時間: 6531(小時)
注冊時間: 2016-10-23
最后登錄: 2024-12-22
查看lin10663的 主題 / 回貼
9樓  發表于: 2017-04-18 07:02
兩個原因~~一個程序有問題~~另一個接點該更換了
努力~學習
QQ:1796367739    VX:IVAN10663
工控劍俠666
天道酬勤，認真的人做認真的事 。
級別: 工控俠客
精華主題: 0
發帖數量: 1007 個
工控威望: 2686 點
下載積分: 22581 分
在線時間: 276(小時)
注冊時間: 2013-03-30
最后登錄: 2024-12-21
查看工控劍俠666的 主題 / 回貼
10樓  發表于: 2017-04-18 09:32
兩個原因~~一個程序有問題~~另一個接點該更換了,贊同
工控人加油
bus
級別: 略有小成
精華主題: 0
發帖數量: 125 個
工控威望: 225 點
下載積分: 1944 分
在線時間: 48(小時)
注冊時間: 2010-11-07
最后登錄: 2017-09-22
查看bus的 主題 / 回貼
11樓  發表于: 2017-07-21 17:19
如果是繼電器輸出的話估計是輸出繼電器粘連了
