樓主  發表于: 2017-05-04 18:07

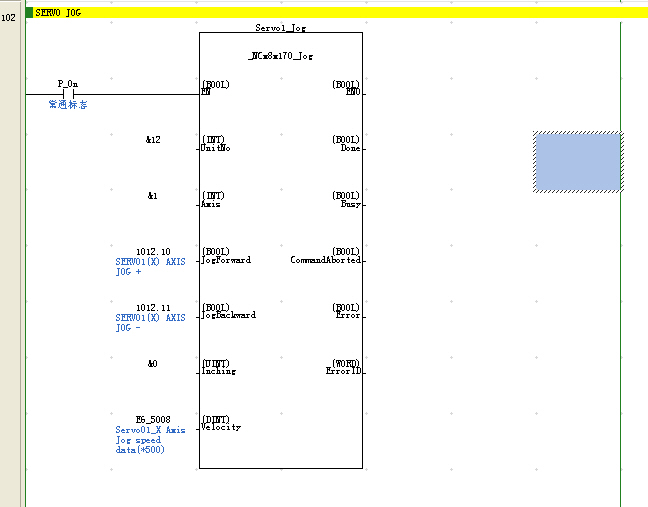

有誰知道這個梯形圖是啥意思嗎？
我只知道是跟Servo有關的，但不明白是啥意義：
hmilydyk
自動化設計改造是我的職業也是我的愛好
級別: 家園�？�
精華主題: 0
發帖數量: 464 個
工控威望: 597 點
下載積分: 1153 分
在線時間: 167(小時)
注冊時間: 2012-08-21
最后登錄: 2024-06-17
查看hmilydyk的 主題 / 回貼
1樓  發表于: 2017-05-04 18:39
這個功能塊應該是自己設計的，功能呢是 伺服電機的 點動功能
楊官華
級別: 家園常客

精華主題: 0
發帖數量: 779 個
工控威望: 770 點
下載積分: 68884 分
在線時間: 1921(小時)
注冊時間: 2008-07-31
最后登錄: 2024-09-21
查看楊官華的 主題 / 回貼
2樓  發表于: 2017-05-05 12:02
功能塊
xiao_ming
級別: 論壇先鋒
精華主題: 0
發帖數量: 411 個
工控威望: 1205 點
下載積分: 3485 分
在線時間: 1203(小時)
注冊時間: 2016-01-13
最后登錄: 2024-09-20
查看xiao_ming的 主題 / 回貼
3樓  發表于: 2017-05-05 12:05
這是一個總線模組軸卡OMRON自建功能塊從檔案就可以呼叫
功能是執行吋動方式
rsjd
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 164 點
下載積分: 504 分
在線時間: 33(小時)
注冊時間: 2011-12-03
最后登錄: 2024-09-12
查看rsjd的 主題 / 回貼
4樓  發表于: 2017-05-05 15:21
功能塊，是不是跟子程序類似的東西啊，三菱沒這玩意兒
xiao_ming
級別: 論壇先鋒
精華主題: 0
發帖數量: 411 個
工控威望: 1205 點
下載積分: 3485 分
在線時間: 1203(小時)
注冊時間: 2016-01-13
最后登錄: 2024-09-20
查看xiao_ming的 主題 / 回貼
5樓  發表于: 2017-05-05 15:28
三菱有啦不是子程序可用ST 和階梯圖編輯
建好後可於程式中使用
同樣功能只要變數不同就可執行不一樣動作
kongcheng
級別: 正式會員
精華主題: 0
發帖數量: 7 個
工控威望: 99 點
下載積分: 678 分
在線時間: 84(小時)
注冊時間: 2017-05-08
最后登錄: 2024-08-27
查看kongcheng的 主題 / 回貼
6樓  發表于: 2017-05-10 10:11
功能塊
諸葛星痕
級別: 探索解密
精華主題: 0
發帖數量: 44 個
工控威望: 130 點
下載積分: 656 分
在線時間: 36(小時)
注冊時間: 2014-11-14
最后登錄: 2023-06-05
查看諸葛星痕的 主題 / 回貼
7樓  發表于: 2017-05-10 11:01
圖片：
三菱也有功能塊，只是你學藝不精而已
本帖最近評分記錄：
  • 下載積分:+1(工控新兵蛋子) 好貼好貼！
    xyzenter
    活在當下，順其自然
    級別: 略有小成
    精華主題: 0
    發帖數量: 135 個
    工控威望: 266 點
    下載積分: 2080 分
    在線時間: 108(小時)
    注冊時間: 2014-04-09
    最后登錄: 2021-04-13
    查看xyzenter的 主題 / 回貼
    8樓  發表于: 2017-05-15 15:26
    功能塊，也就不過帶參子函數而已。

    比如一個函數F(X,Y)=2X+3Y.這個函數有兩個參數X,Y，功能是輸出2X+3Y的和。你給不同的X,Y值可以得到不同的結果。比如X=1,Y=2你就得到總數7，如果X=2,Y=0你就得到總數2.

    這個功能塊，應該是一個伺服的JOG模塊，推測應該是你給一些軸標記，JOG速度，方向參數，就能驅動相應的軸進行相應的JOG運動。
    狼中的小羊
    級別: 探索解密
    精華主題: 0
    發帖數量: 14 個
    工控威望: 110 點
    下載積分: 704 分
    在線時間: 16(小時)
    注冊時間: 2017-05-19
    最后登錄: 2019-08-16
    查看狼中的小羊的 主題 / 回貼
    9樓  發表于: 2017-05-19 11:51
    這是自己寫的一個功能塊，然后在調用出來的
    leiyoushu
    級別: 略有小成
    精華主題: 0
    發帖數量: 93 個
    工控威望: 203 點
    下載積分: 476 分
    在線時間: 77(小時)
    注冊時間: 2011-05-02
    最后登錄: 2022-10-12
    查看leiyoushu的 主題 / 回貼
    10樓  發表于: 2017-06-09 19:19
    居然看不懂了，這就對了，以后可以多學學，不就進步了
    永恒14
    級別: 略有小成
    精華主題: 0
    發帖數量: 324 個
    工控威望: 451 點
    下載積分: 13981 分
    在線時間: 232(小時)
    注冊時間: 2014-12-17
    最后登錄: 2023-04-09
    查看永恒14的 主題 / 回貼
    11樓  發表于: 2017-06-13 17:02
    共同學習
    • «
