樓主  發表于: 2017-06-13 14:37
用第二個端口和 電能表通訊，只讀總電量。

D32300 從站地址  20
D32301 功能碼 03
下面這些參數理解不了什么意思
D32302
D32303
D32304


強制 A640.00 = 1 ，則D32352 就= 130 和 A640.02 =1
（只讀電表里面的總電量 ）


我只讀電表的一個總電量，表的手冊給的地址好像是錯的。

萬分感謝
[ 此帖被wcj2017在2017-06-13 16:14重新編輯 ]
描述：程序
附件： 新建文件夾.rar (206 K) 下載次數:159
網站提示: 請不要用迅雷下載附件，容易出錯
仙居人家
我來了。
級別: 網絡英雄
精華主題: 2 篇
發帖數量: 740 個
工控威望: 5423 點
下載積分: 25465 分
在線時間: 1376(小時)
注冊時間: 2016-06-08
最后登錄: 2024-12-21
查看仙居人家的 主題 / 回貼
1樓  發表于: 2017-06-13 15:35
各通道設置及含義如下：
D32200：高字節系統保留設置為 00，低字節為從站地址 0001
D32201：高字節系統保留設置為 00，低字節為功能代碼 0010
D32202：從 D32202~最后 D32207 總的通訊有效字節數 0009
D32203：寫操作的起始通道為變頻器寄存器的 0001 通道 0001
D32204：連續寫變頻器寄存器 2 個地址 0002
D32205：高字節 04 表示寫 4 個字節，低字節為寫數據高位 0400
D32206：高字節為寫數據低位，低字節為寫數據高位 0101
D32207：高字節為寫數據低位，低字節補 00 處理 F400
永無止境 !@#$%^&*
天下風云出我輩，一入江湖歲月催。
皇圖霸業談笑中，不勝人間一場醉。
提劍跨騎揮鬼雨，白骨如山鳥驚飛。
塵事如潮人如水，只嘆江湖幾人回。
wcj2017
級別: 探索解密
精華主題: 0
發帖數量: 10 個
工控威望: 106 點
下載積分: 772 分
在線時間: 9(小時)
注冊時間: 2017-06-13
最后登錄: 2021-05-07
查看wcj2017的 主題 / 回貼
2樓  發表于: 2017-06-13 16:04
求高人解答下，剛接觸 。
qqzy001
級別: 探索解密
精華主題: 0
發帖數量: 6 個
工控威望: 129 點
下載積分: 540 分
在線時間: 8(小時)
注冊時間: 2013-01-25
最后登錄: 2020-06-15
查看qqzy001的 主題 / 回貼
3樓  發表于: 2017-06-15 11:53
D32302  為通訊總字節數，此處賦值#0004
D32303 為讀總電量的儀表地址，此處在PLC里用HEX賦值，#0048（通常RTU會偏移一位的，#0047也試一下）
D32304  為儀表讀地址占用幾個通道，此處為2通道，賦值#0002
wcj2017
級別: 探索解密
精華主題: 0
發帖數量: 10 個
工控威望: 106 點
下載積分: 772 分
在線時間: 9(小時)
注冊時間: 2017-06-13
最后登錄: 2021-05-07
查看wcj2017的 主題 / 回貼
4樓  發表于: 2017-06-15 14:20
圖片：

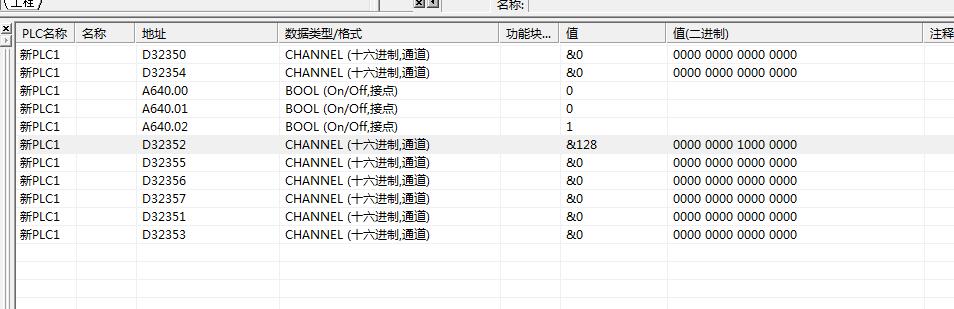

D32352 = 128 要怎么處理 報響應超時


高手指點下
附件： 電能表試驗.rar (4 K) 下載次數:81
