樓主  發表于: 2017-07-21 16:51
就是富士TS1070觸摸屏的COM1口連接FX1S PLC的RS422編程口的通訊線。

這條線有現成的賣，找了一個下午也沒找到接線方式，想自己做一條。有用過的兄弟說一下，非常感謝。
[ 此帖被jeffwang2011在2017-07-21 17:11重新編輯 ]
jeffwang2011
千里獨行客
級別: 網絡英雄
精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的 主題 / 回貼
1樓  發表于: 2017-07-24 12:22
居然沒人知道。。。
peilei1031
蘇州昆山的電氣自動化從業者...
級別: 論壇先鋒
精華主題: 0
發帖數量: 378 個
工控威望: 1780 點
下載積分: 964 分
在線時間: 45(小時)
注冊時間: 2013-09-24
最后登錄: 2024-12-14
查看peilei1031的 主題 / 回貼
2樓  發表于: 2017-07-24 18:45
我這裡有如有需求請聯繫
uu.liu
COG_FOG_COF_貼片_  貼合
級別: 家園�？�
精華主題: 0
發帖數量: 767 個
工控威望: 988 點
下載積分: 13529 分
在線時間: 484(小時)
注冊時間: 2011-09-20
最后登錄: 2024-12-17
查看uu.liu的 主題 / 回貼
3樓  發表于: 2017-07-25 08:16
圖片：

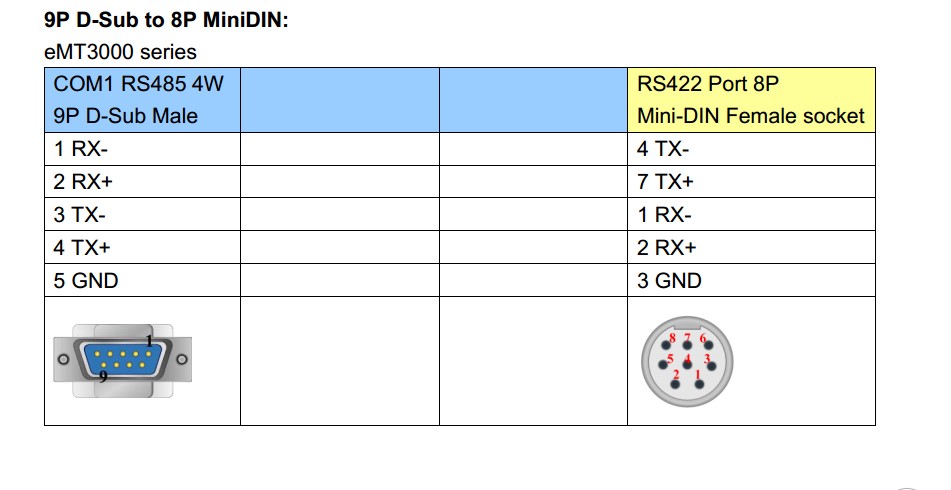

這個是維綸觸摸屏鏈接FX1S，找找?guī)讉�信號對應就好了！
本帖最近評分記錄：
  • 下載積分:+5(jeffwang2011) 多謝。
    • QQ:569456723
    jeffwang2011
    千里獨行客
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1068 個
    工控威望: 6061 點
    下載積分: 2034 分
    在線時間: 988(小時)
    注冊時間: 2015-02-28
    最后登錄: 2021-11-02
    查看jeffwang2011的 主題 / 回貼
    4樓  發表于: 2017-07-25 14:32

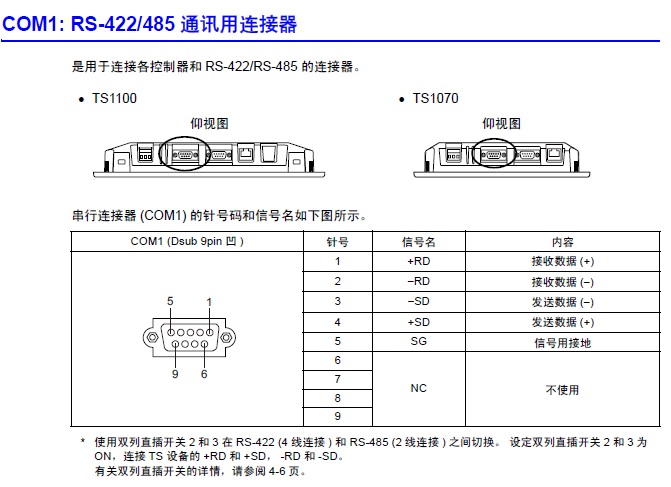

    用樓上的圖或者下面這個圖都可以制作連接線。
