樓主  發表于: 2017-08-08 21:40
圖片：

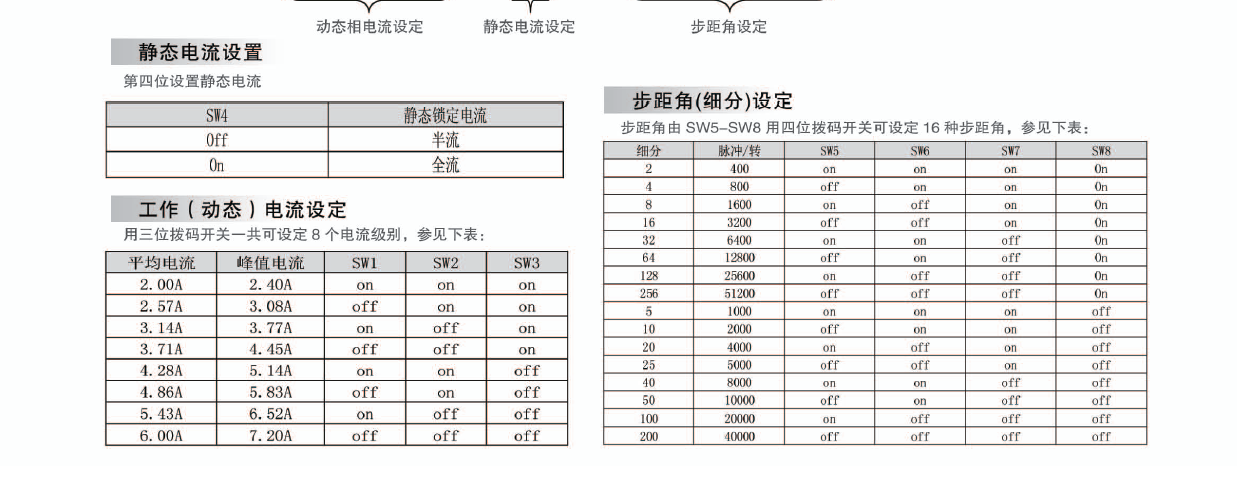

我驅動器細分設置 SW5~SW8設為1000，SW1~SW3：我設過好幾個規格的電流，
空載狀態下：當我按正轉運行 DPLSV  K50000 Y0 Y1（脈沖Y0，方向Y1），步進電機有聲音，但是不走，當我松開正轉按鈕的時候電機回抖一下，反轉也是一樣的效果，
我看了電機側電流是5.6A， 大概有哪些可能的問題？？
wu32u2
耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——
級別: 論壇先鋒
精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2024-09-02
查看wu32u2的 主題 / 回貼
1樓  發表于: 2017-08-09 07:59
第一，現在步進電機的轉速是3000轉每分鐘，步進電機和伺服不同，隨著轉速上升，步進電機的轉矩會急速下降，步進電機適合低轉速運行的場景，因此有可能轉矩不足，可以降低運行速率試試；
第二，給驅動器的電源功率是否符合廠家標準，例如驅動器要求24V~70V，3A直流電，你給個50W24V的開關電源的話，功率不足也會導致步進電機無法在高速區運轉；
第三，外部接線是否有問題，比如降壓電阻有沒有接上，電阻值是否符合要求；
第四，步進電機是否損壞，手動轉動軸心，阻力是否均勻，檢測繞組電阻值大小是否一致。
其他的可能暫時沒遇到過，我只能幫你到這了。
本帖最近評分記錄：
  • 下載積分:+5(q605668560) 熱心助人！
    • 成功的路上需要幫助
    wangnaizhi
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1272 個
    工控威望: 1448 點
    下載積分: 5482 分
    在線時間: 881(小時)
    注冊時間: 2015-08-31
    最后登錄: 2024-09-23
    查看wangnaizhi的 主題 / 回貼
    2樓  發表于: 2017-08-09 08:09
    你的速度算出來是3000rpm 這個是正常伺服的額定轉速 步進達不到這個速度的 一般步進也就是400左右的rpm 也就是你的脈沖頻率差不多就是在7000左右 可能還要配合加減速時間 步進和伺服不一樣 步進做不到伺服那樣的速度突變
    本帖最近評分記錄：
  • 下載積分:+5(q605668560) 真誠感謝！
    langui
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1537 個
    工控威望: 1760 點
    下載積分: 6244 分
    在線時間: 640(小時)
    注冊時間: 2014-06-16
    最后登錄: 2024-09-11
    查看langui的 主題 / 回貼
    3樓  發表于: 2017-08-09 08:29
    你這的頻率設高了，步進電機根本達不到3000轉，最高能上1000轉就不錯了，那還要看步進電機和驅動器好不好，一般電機都在800或600轉以下，頻率高了電機直接不轉在那里叫。還有步進電機的相應頻率很低，必須要給足夠的加減速時間，加減速過低也不轉，一直叫。希望對你有用。
    本帖最近評分記錄：
  • 下載積分:+5(q605668560) 熱心助人！
    814382100
    學無止境
    級別: 家園常客
    精華主題: 0
    發帖數量: 558 個
    工控威望: 724 點
    下載積分: 1859 分
    在線時間: 156(小時)
    注冊時間: 2016-10-29
    最后登錄: 2024-09-23
    查看814382100的 主題 / 回貼
    4樓  發表于: 2017-08-09 11:10
    我以前也遇到過  我吧脈沖改低點它就轉了
    本帖最近評分記錄：
  • 下載積分:+5(q605668560) 真誠感謝！
    周家大少
    辛辛苦苦也不過是為了養家糊口！
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1160 個
    工控威望: 3078 點
    下載積分: 1873 分
    在線時間: 151(小時)
    注冊時間: 2015-09-10
    最后登錄: 2024-08-21
    查看周家大少的 主題 / 回貼
    5樓  發表于: 2017-08-10 20:21
    頻率設低一點試一下
    本帖最近評分記錄：
  • 下載積分:+5(q605668560) 真誠感謝！
    • QQ：611369538
    微信：ZMF2KXL
    q605668560
    級別: 家園�？�
    精華主題: 0
    發帖數量: 133 個
    工控威望: 743 點
    下載積分: 1707 分
    在線時間: 256(小時)
    注冊時間: 2009-09-15
    最后登錄: 2021-06-07
    查看q605668560的 主題 / 回貼
    6樓  發表于: 2017-08-14 17:26
    謝謝前輩們的指點，確實是頻率太高與加減速時間不足的問題
    renjiawonder
    級別: 家園�？�
    精華主題: 0
    發帖數量: 476 個
    工控威望: 579 點
    下載積分: 4836 分
    在線時間: 174(小時)
    注冊時間: 2009-12-01
    最后登錄: 2023-08-01
    查看renjiawonder的 主題 / 回貼
    7樓  發表于: 2017-12-07 11:46
    以前也是 遇到過 步進驅動器的 輸入脈沖的 頻率 太高 ，馬達  運動不正常。
    zhangqi_1234
    級別: 略有小成
    精華主題: 0
    發帖數量: 342 個
    工控威望: 493 點
    下載積分: 4015 分
    在線時間: 249(小時)
    注冊時間: 2013-03-22
    最后登錄: 2024-09-21
    查看zhangqi_1234的 主題 / 回貼
    8樓  發表于: 2017-12-07 21:29
    步進電機的啟動頻率、運行頻率和帶負載能力，都大大弱于伺服電機。要求先低頻啟動，然后再提高運行頻率。運行頻率過高，會引起失步、越步。如果電機的相數、拍數越多，性能會有提高，但成本會升高，制造難度加大。如果加上細分控制，會明顯提高電機的性能。
    252003046
    級別: 正式會員
    精華主題: 0
    發帖數量: 7 個
    工控威望: 95 點
    下載積分: 1486 分
    在線時間: 13(小時)
    注冊時間: 2015-09-07
    最后登錄: 2017-12-08
    查看252003046的 主題 / 回貼
    9樓  發表于: 2017-12-08 09:30
    頻率太高
    fcq417
    14年plc工程實踐教學,QQ(微信):2252241236
    級別: 略有小成
    精華主題: 0
    發帖數量: 302 個
    工控威望: 430 點
    下載積分: 1259 分
    在線時間: 50(小時)
    注冊時間: 2008-04-30
    最后登錄: 2024-09-14
    查看fcq417的 主題 / 回貼
    10樓  發表于: 2017-12-11 12:48
    步進沒有伺服響應那么好,調試先低速進行,緩慢變速直到步進能夠運轉的最大速度
