樓主  發表于: 2017-08-26 09:56
圖片：

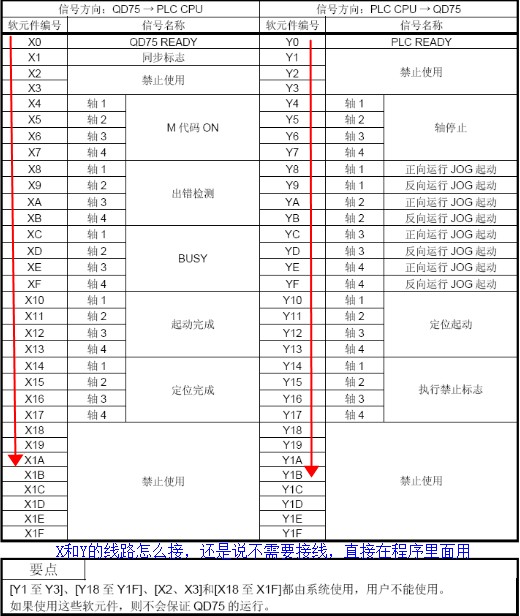

QD75手冊上有輸入輸出各占32個點位，如果CPU后面第一個位置放QD75，在后面一次放一個32輸入和32輸出兩個模塊。我后面輸出和輸出地址的起算和結束地址應該怎么排？另外QD75與PLC數據交換途徑是什么，手冊寫的X1  -X1F和Y1-Y1F是哪里的接口，需要單獨從基板出來的I/O接口接線么？能不能給個接線圖看下。QD75的A1-A20和B1-B20很好理解，上面有排線接口，Q系列的還沒接觸過，有用過的大神知道一下。
tudou0117
級別: 略有小成
精華主題: 0
發帖數量: 112 個
工控威望: 213 點
下載積分: 611 分
在線時間: 387(小時)
注冊時間: 2017-05-16
最后登錄: 2024-12-31
查看tudou0117的 主題 / 回貼
1樓  發表于: 2017-08-26 10:47
用系統的I\O,不需要連接輸入輸出模塊
WX：13076996110 深圳
zhouk_j
級別: 探索解密
精華主題: 0
發帖數量: 70 個
工控威望: 178 點
下載積分: 679 分
在線時間: 73(小時)
注冊時間: 2015-12-05
最后登錄: 2024-11-12
查看zhouk_j的 主題 / 回貼
2樓  發表于: 2017-08-26 11:32
也就是說從后面的X20開始起算地址和接線，前面的64個點直接拿來用么？比方Y(jié)8置ON，就可以執行JOB運動了么？
huangqinxian
微信270871023
級別: 探索解密
精華主題: 0
發帖數量: 43 個
工控威望: 137 點
下載積分: 627 分
在線時間: 63(小時)
注冊時間: 2013-04-01
最后登錄: 2024-12-30
查看huangqinxian的 主題 / 回貼
3樓  發表于: 2017-10-26 14:57
需要三菱Q系列 L系列 PLC教程/手冊/資料可以到去下面下載

下載連接
https://pan.baidu.com/s/1bpEpIgv
PLC解密+PLC教程需要的加我微信270871023
小試牛刀
級別: 略有小成
精華主題: 0
發帖數量: 188 個
工控威望: 323 點
下載積分: 473 分
在線時間: 94(小時)
注冊時間: 2007-10-23
最后登錄: 2024-09-07
查看小試牛刀的 主題 / 回貼
4樓  發表于: 2017-10-27 17:06
感謝分享！學習一下
xu1985
級別: 探索解密
精華主題: 0
發帖數量: 26 個
工控威望: 156 點
下載積分: 514 分
在線時間: 3(小時)
注冊時間: 2013-05-16
最后登錄: 2017-11-24
查看xu1985的 主題 / 回貼
5樓  發表于: 2017-10-28 09:34
感謝分享！學習一下
ocean1236
歲月不饒人
級別: 略有小成
精華主題: 0
發帖數量: 206 個
工控威望: 310 點
下載積分: 437 分
在線時間: 108(小時)
注冊時間: 2008-09-08
最后登錄: 2024-12-31
查看ocean1236的 主題 / 回貼
6樓  發表于: 2017-11-04 20:54
謝謝分享學習了
goodmood123
級別: 探索解密
精華主題: 0
發帖數量: 25 個
工控威望: 117 點
下載積分: 465 分
在線時間: 9(小時)
注冊時間: 2010-08-27
最后登錄: 2021-01-20
查看goodmood123的 主題 / 回貼
7樓  發表于: 2018-01-03 21:51
正需要qd75的資料！
mr荬籹籽
級別: 略有小成
精華主題: 0
發帖數量: 321 個
工控威望: 442 點
下載積分: 1714 分
在線時間: 135(小時)
注冊時間: 2016-06-24
最后登錄: 2024-12-24
查看mr荬籹籽的 主題 / 回貼
8樓  發表于: 2018-01-04 21:32
不需要接線 直接在程序中點調用就行了 類似特殊繼電器吧
akaiya
級別: 略有小成
精華主題: 0
發帖數量: 191 個
工控威望: 334 點
下載積分: 1400 分
在線時間: 99(小時)
注冊時間: 2013-05-03
最后登錄: 2024-12-06
查看akaiya的 主題 / 回貼
9樓  發表于: 2018-01-04 21:36
其實把模組XY當專用的繼電器
再下載一個PLC範例
可能比較好理解
tao355366211
我是工控人
級別: 探索解密
精華主題: 0
發帖數量: 31 個
工控威望: 188 點
下載積分: 669 分
在線時間: 19(小時)
注冊時間: 2012-08-26
最后登錄: 2024-12-20
查看tao355366211的 主題 / 回貼
10樓  發表于: 2018-01-04 21:39
我也在學習中。
