FX5U中的這個指令誰能解釋一下是什么意思，

ADPRW  H1  H1  K100  K8 D0 M10

就是這個說明書上說是什么由01從站MODBUS地址100開始的
8個線圈的值讀取到D0的高位8位，
其它的都理解
就是那個K100的解釋為從站01的MODBUS地址100這個MODBUS地址100
是什么意思
是說從站哪個線圈是  D100開始的或M100開始的或者是別的啥的第100位開始 還是別的啥意思
請各位大神幫個忙
或者有案例有注釋的更要拜謝了
先謝謝各位大神了
工控人加油
小八哥
電話15394301768 QQ815360919 慈溪余姚
級別: 工控俠客
精華主題: 0
發帖數量: 582 個
工控威望: 2138 點
下載積分: 2239 分
在線時間: 717(小時)
注冊時間: 2016-02-18
最后登錄: 2024-12-20
查看小八哥的 主題 / 回貼
1樓  發表于: 2017-10-17 21:13
第一個H1 是站號  第二個H1是功能碼  是讀取線圈的意思  K100是 線圈的起始地址  K8是線圈的數據   D0是讀回來存儲的位置
M10 M11  M12 是用于通訊狀態顯示和控制的  至于MODBUS地址的問題 看手冊的 軟元件分配的初始值 列表 有詳細的解釋
樓主留言：
明白，那K100是線圈的起始地址的這個線圈是哪個線圈啊
線圈很多啊
是看哪個手冊
我看的是MB手冊啊
沒有說啊
工控劍俠666
天道酬勤，認真的人做認真的事 。
級別: 工控俠客
精華主題: 0
發帖數量: 1007 個
工控威望: 2686 點
下載積分: 22581 分
在線時間: 276(小時)
注冊時間: 2013-03-30
最后登錄: 2024-12-21
查看工控劍俠666的 主題 / 回貼
2樓  發表于: 2017-10-18 08:28
各位大神在哪啊，求助啊
工控人加油
蒲城風信子
微信QQ1733946494
級別: 家園�？�
精華主題: 0
發帖數量: 554 個
工控威望: 776 點
下載積分: 1304 分
在線時間: 285(小時)
注冊時間: 2014-12-11
最后登錄: 2024-12-20
查看蒲城風信子的 主題 / 回貼
3樓  發表于: 2017-10-18 13:44

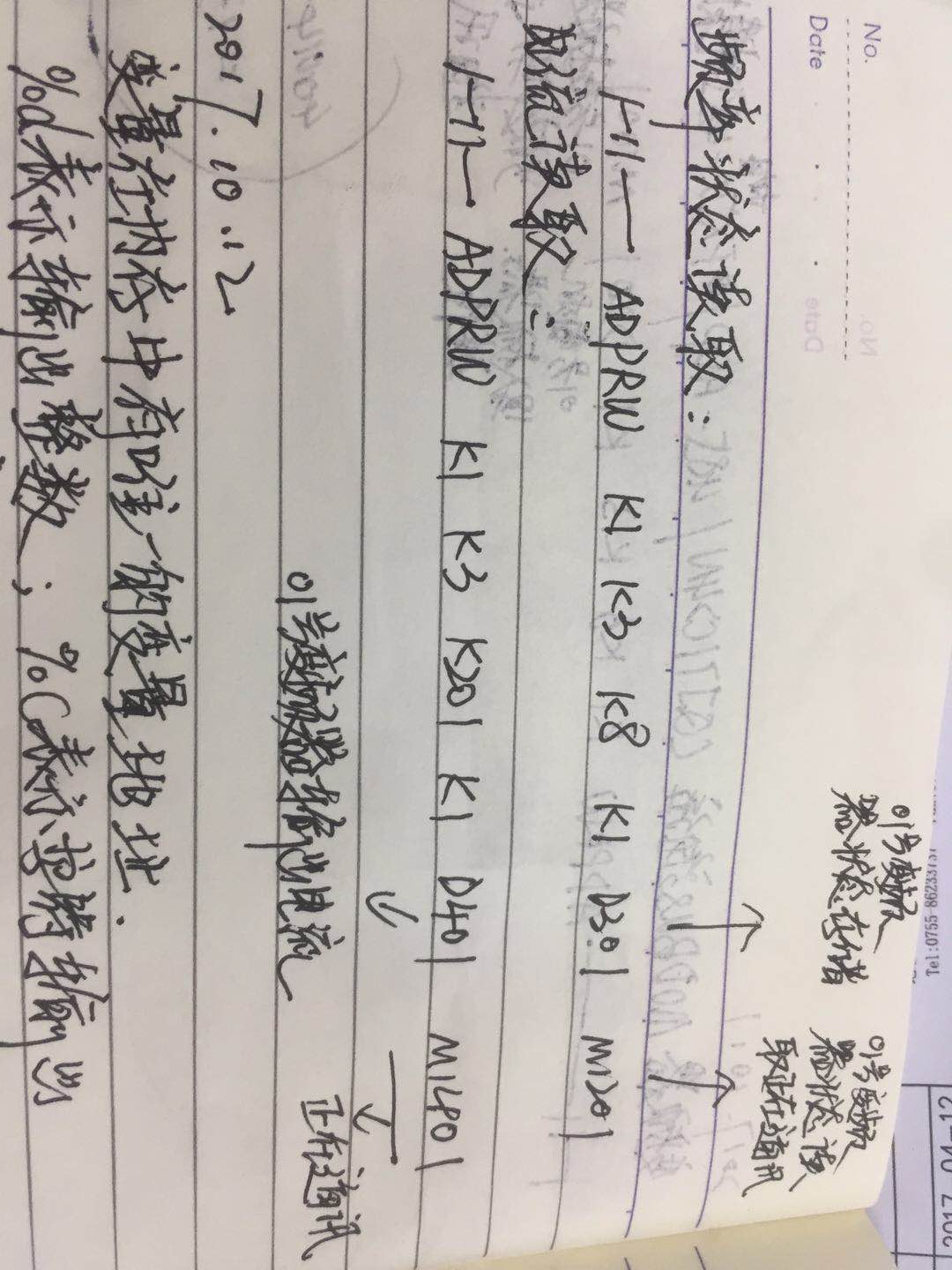

圖片：

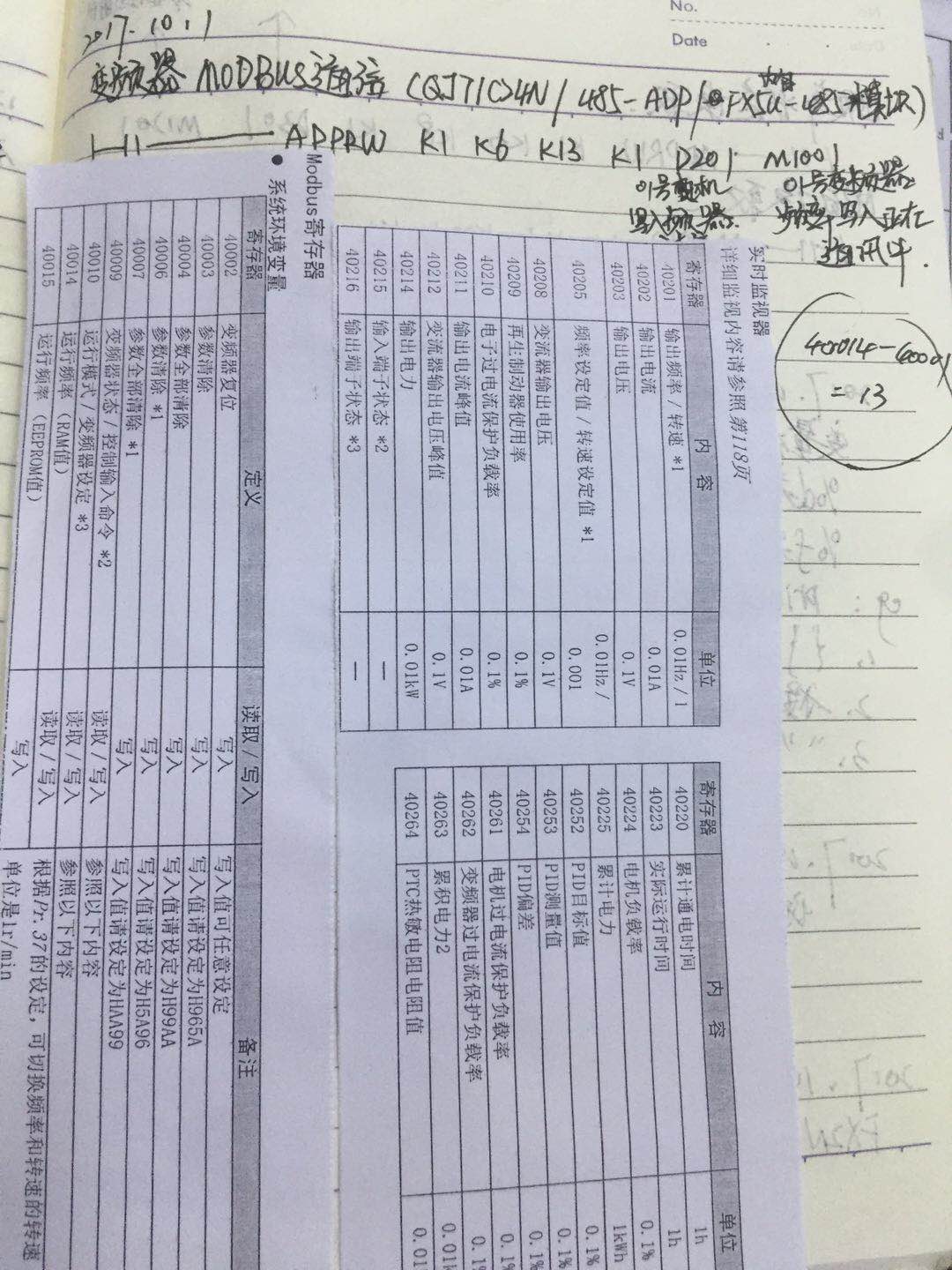

圖片：
你把這兩張圖看懂了 ，你就知道了。
樓主留言：
你這個是PLC與變頻器通訊，
我想知道PLC與PLC的。
工控劍俠666
天道酬勤，認真的人做認真的事 。
級別: 工控俠客
精華主題: 0
發帖數量: 1007 個
工控威望: 2686 點
下載積分: 22581 分
在線時間: 276(小時)
注冊時間: 2013-03-30
最后登錄: 2024-12-21
查看工控劍俠666的 主題 / 回貼
4樓  發表于: 2017-10-18 14:50
3樓的謝謝看懂了，我不懂的是
倆個PLC的MB通訊時的那個K100
即MB地址100是什么意思
取得是哪個線圈的M  D   L     B   啥的
工控人加油
工控劍俠666
天道酬勤，認真的人做認真的事 。
級別: 工控俠客
精華主題: 0
發帖數量: 1007 個
工控威望: 2686 點
下載積分: 22581 分
在線時間: 276(小時)
注冊時間: 2013-03-30
最后登錄: 2024-12-21
查看工控劍俠666的 主題 / 回貼
5樓  發表于: 2017-10-19 17:09
大神在哪里，請出來指點指點
工控人加油
15770511692
級別: 略有小成
精華主題: 0
發帖數量: 184 個
工控威望: 288 點
下載積分: 941 分
在線時間: 32(小時)
注冊時間: 2015-09-03
最后登錄: 2024-11-22
查看15770511692的 主題 / 回貼
6樓  發表于: 2017-10-19 17:16
這個完全不懂啊菜鳥一個
lin10663
Ivan
級別: VIP會員

精華主題: 0
發帖數量: 3815 個
工控威望: 4270 點
下載積分: 139162 分
在線時間: 6531(小時)
注冊時間: 2016-10-23
最后登錄: 2024-12-22
查看lin10663的 主題 / 回貼
7樓  發表于: 2017-10-19 19:30
努力~學習
QQ:1796367739    VX:IVAN10663
工控劍俠666
天道酬勤，認真的人做認真的事 。
級別: 工控俠客
精華主題: 0
發帖數量: 1007 個
工控威望: 2686 點
下載積分: 22581 分
在線時間: 276(小時)
注冊時間: 2013-03-30
最后登錄: 2024-12-21
查看工控劍俠666的 主題 / 回貼
8樓  發表于: 2017-10-20 08:06
7樓的大神。
我說的是FX5U的你那是3U的不一樣，我也用過3U的MB，嘿嘿
不過還是謝謝7樓的
工控人加油
工控劍俠666
天道酬勤，認真的人做認真的事 。
級別: 工控俠客
精華主題: 0
發帖數量: 1007 個
工控威望: 2686 點
下載積分: 22581 分
在線時間: 276(小時)
注冊時間: 2013-03-30
最后登錄: 2024-12-21
查看工控劍俠666的 主題 / 回貼
9樓  發表于: 2017-11-03 16:38
已經搞定了，謝謝各位大神，開心，在哪結貼啊
