樓主  發表于: 2017-10-24 11:37
次樣例為項目中的一個FB功能塊的編寫和調用，F(xiàn)B用的是ST語言編寫，可以分別被梯形圖和ST子程序調用，F(xiàn)B塊輸出的是日期型時間，也就是數據庫識別的時間類型。
附件： ST時間型輸出樣例.rar (166 K) 下載次數:752
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 下載積分:+1(leechonghua) 感謝分享！
    楓落云端
    施主，腳抬一下
    級別: 略有小成

    精華主題: 0
    發帖數量: 341 個
    工控威望: 465 點
    下載積分: 1547 分
    在線時間: 414(小時)
    注冊時間: 2017-10-10
    最后登錄: 2024-11-29
    查看楓落云端的 主題 / 回貼
    1樓  發表于: 2017-10-24 11:43

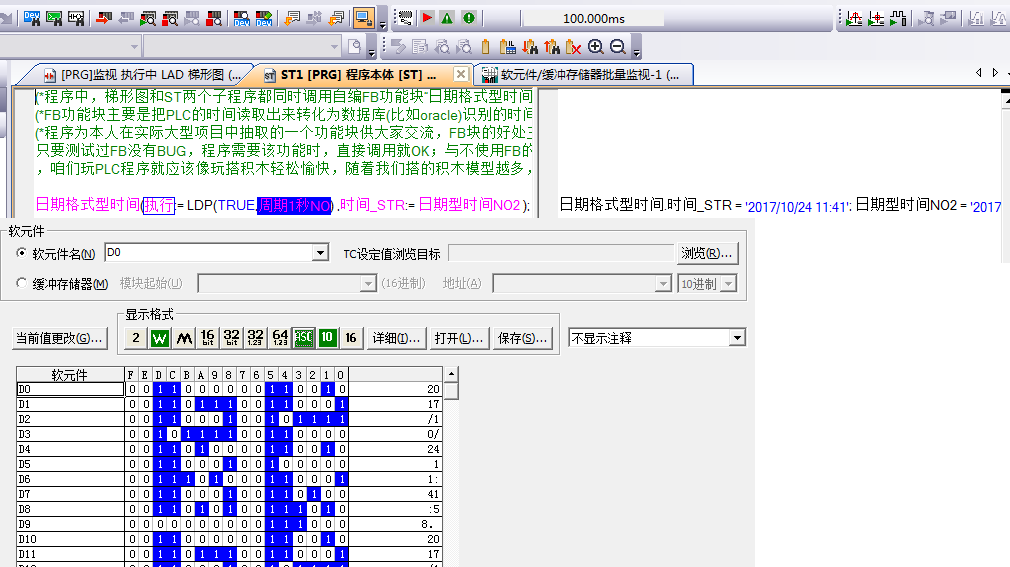

    圖片：
    圖片是啟動模擬器模擬的輸出效果
    不小心遇見你
    自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716
    級別: 工控俠客

    精華主題: 3 篇
    發帖數量: 2049 個
    工控威望: 2968 點
    下載積分: 25197 分
    在線時間: 1441(小時)
    注冊時間: 2014-01-05
    最后登錄: 2024-12-21
    查看不小心遇見你的 主題 / 回貼
    2樓  發表于: 2017-10-24 11:52
    不錯
    項目、視覺、通訊QQ3515716
    leechonghua
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 762 個
    工控威望: 1855 點
    下載積分: 2307 分
    在線時間: 1062(小時)
    注冊時間: 2011-06-01
    最后登錄: 2024-12-22
    查看leechonghua的 主題 / 回貼
    3樓  發表于: 2017-10-24 14:45
    老大，主程序采用結構化LAD調用后還是無法編譯！��！
    楓落云端
    施主，腳抬一下
    級別: 略有小成

    精華主題: 0
    發帖數量: 341 個
    工控威望: 465 點
    下載積分: 1547 分
    在線時間: 414(小時)
    注冊時間: 2017-10-10
    最后登錄: 2024-11-29
    查看楓落云端的 主題 / 回貼
    4樓  發表于: 2017-10-24 14:55
    結構化只是建立PLC項目的類型，跟使用語言無關，結構化項目的梯形圖與簡單工程的是一樣的，梯形圖引用的ST寫的FB塊還是需要FB里面的指令不能有梯形圖不支持
    楓落云端
    施主，腳抬一下
    級別: 略有小成

    精華主題: 0
    發帖數量: 341 個
    工控威望: 465 點
    下載積分: 1547 分
    在線時間: 414(小時)
    注冊時間: 2017-10-10
    最后登錄: 2024-11-29
    查看楓落云端的 主題 / 回貼
    5樓  發表于: 2017-10-24 14:56
    你最好給我看看你編寫的FB塊，好給你分析一下
    leechonghua
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 762 個
    工控威望: 1855 點
    下載積分: 2307 分
    在線時間: 1062(小時)
    注冊時間: 2011-06-01
    最后登錄: 2024-12-22
    查看leechonghua的 主題 / 回貼

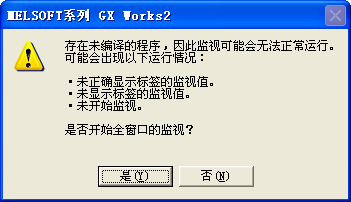

    6樓  發表于: 2017-10-24 15:31
    圖片：
    圖片：
    老大，幫忙看看！
    附件： 結構化梯形圖調用自建FB(ST).rar (163 K) 下載次數:96
    網站提示: 請不要用迅雷下載附件，容易出錯
    楓落云端
    施主，腳抬一下
    級別: 略有小成

    精華主題: 0
    發帖數量: 341 個
    工控威望: 465 點
    下載積分: 1547 分
    在線時間: 414(小時)
    注冊時間: 2017-10-10
    最后登錄: 2024-11-29
    查看楓落云端的 主題 / 回貼
    7樓  發表于: 2017-10-24 16:59

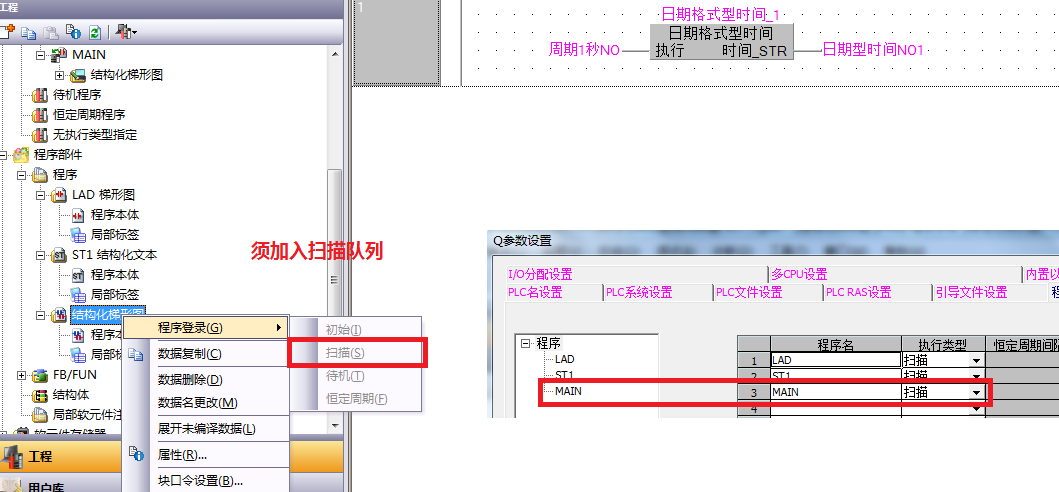

    圖片：
    你新建的子程序沒有登錄，也就是沒有加入PLC的執行隊列，所以程序不會編譯
    附件： 結構化梯形圖調用自建FB(ST)已加入掃描隊列.rar (165 K) 下載次數:135
    網站提示: 請不要用迅雷下載附件，容易出錯
    本帖最近評分記錄：
  • 下載積分:+1(leechonghua) 真誠感謝！
    19877759明天
    級別: 略有小成
    精華主題: 0
    發帖數量: 110 個
    工控威望: 243 點
    下載積分: 509 分
    在線時間: 60(小時)
    注冊時間: 2013-05-10
    最后登錄: 2021-01-27
    查看19877759明天的 主題 / 回貼
    8樓  發表于: 2017-10-24 19:25
    學習了
    往事如風
    科技改變制造
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 11284 個
    工控威望: 18662 點
    下載積分: 12397 分
    在線時間: 2698(小時)
    注冊時間: 2013-01-31
    最后登錄: 2024-12-21
    查看往事如風的 主題 / 回貼
    9樓  發表于: 2017-10-25 14:09
    向樓主學習
    三人行者必有我?guī)?，擇其善者而從之
    杰克杰克
    級別: 探索解密
    精華主題: 0
    發帖數量: 28 個
    工控威望: 139 點
    下載積分: 760 分
    在線時間: 36(小時)
    注冊時間: 2016-12-22
    最后登錄: 2024-06-12
    查看杰克杰克的 主題 / 回貼
    10樓  發表于: 2017-10-27 11:25
    下載學習，謝謝
    zengxz780825
    一觸即控
    級別: 略有小成
    精華主題: 0
    發帖數量: 126 個
    工控威望: 247 點
    下載積分: 11579 分
    在線時間: 233(小時)
    注冊時間: 2012-06-29
    最后登錄: 2024-12-17
    查看zengxz780825的 主題 / 回貼
    11樓  發表于: 2017-11-04 20:34
    謝謝樓主
    相互學習
    • «
