樓主  發表于: 2017-11-03 13:48

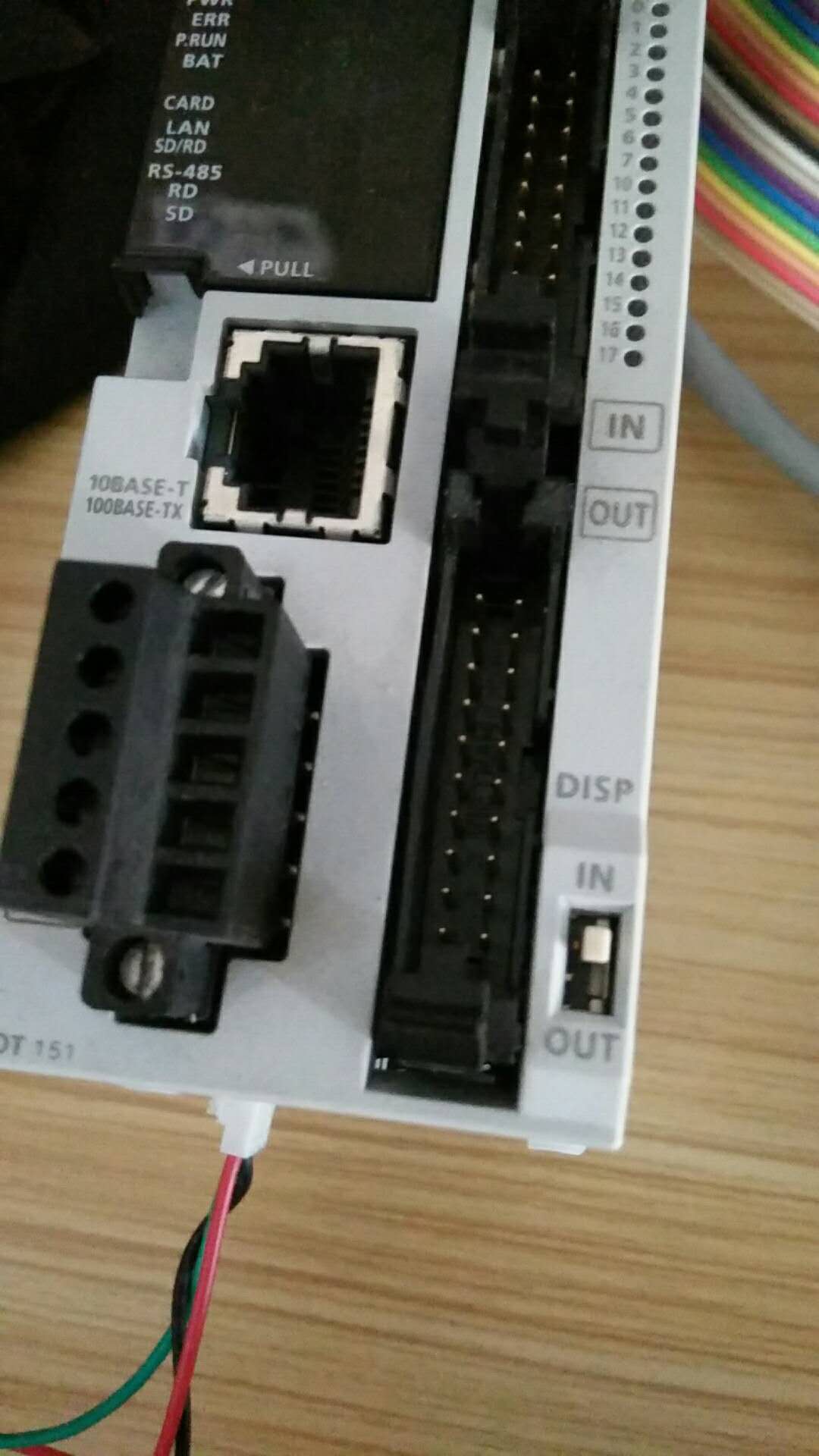

圖片：
請問下這個PLC的針腳是如何排列的？說明書上講的怎么不一樣？
secgo
玩多了就更不會玩了~
級別: 論壇先鋒
精華主題: 0
發帖數量: 1352 個
工控威望: 1606 點
下載積分: 67986 分
在線時間: 219(小時)
注冊時間: 2009-03-06
最后登錄: 2024-11-13
查看secgo的 主題 / 回貼
1樓  發表于: 2017-11-04 08:25
你要看MELSEC iQ-F FX5UC用戶手冊（硬件篇）F
本帖最近評分記錄：
  • 下載積分:+2(hsl199) 熱心助人
  • 下載積分:+2(Q02UCPU)
    工控劍俠666
    天道酬勤，認真的人做認真的事 。
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1002 個
    工控威望: 2680 點
    下載積分: 22469 分
    在線時間: 274(小時)
    注冊時間: 2013-03-30
    最后登錄: 2024-11-06
    查看工控劍俠666的 主題 / 回貼
    2樓  發表于: 2017-11-04 10:43
    樓上是大神，說的對多看資料多試驗
    工控人加油
    周家大少
    辛辛苦苦也不過是為了養家糊口！
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1160 個
    工控威望: 3078 點
    下載積分: 1963 分
    在線時間: 151(小時)
    注冊時間: 2015-09-10
    最后登錄: 2024-10-28
    查看周家大少的 主題 / 回貼
    3樓  發表于: 2017-11-04 18:42
    不知道樓主說的和說明書對不上是什么意思
    QQ：611369538
    微信：ZMF2KXL
    hsl199
    級別: 略有小成
    精華主題: 0
    發帖數量: 420 個
    工控威望: 482 點
    下載積分: 1866 分
    在線時間: 198(小時)
    注冊時間: 2007-05-20
    最后登錄: 2024-11-02
    查看hsl199的 主題 / 回貼
    4樓  發表于: 2017-11-06 10:43

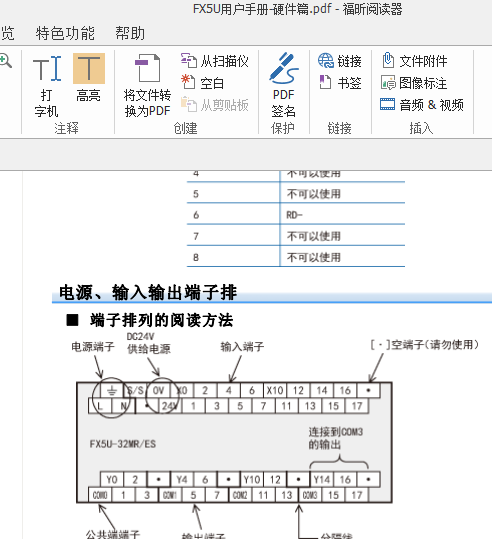

    圖片：
    多謝1樓的解答，我看的也是硬件篇，不知道跟你的是不是一樣
    菜鳥入行
    級別: 論壇先鋒

    精華主題: 0
    發帖數量: 1381 個
    工控威望: 1557 點
    下載積分: 3686 分
    在線時間: 177(小時)
    注冊時間: 2017-09-01
    最后登錄: 2024-06-11
    查看菜鳥入行的 主題 / 回貼
    5樓  發表于: 2017-11-06 11:07
    hsl199 你搞錯了。

    你的PLC是FX5UC...  注意有一個C，這個C就是插頭式接線，而且這種一般都是晶體管的。優點是體積小。

    你在4樓發的圖，是FX5U-32MR/ES  這個根本不一樣，而且你這個還是繼電器的。

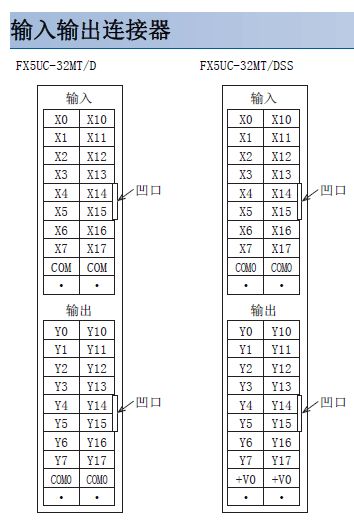

    1樓secgo 已經發了正確的圖，提供了手冊名稱。

    做工控要仔細啊。FX5U和FX5UC不一樣,MT和MR不一樣。

    接錯線，幾千塊錢就沒了，一個月工資不夠賠幾次。
    本帖最近評分記錄：
  • 下載積分:+3(hsl199) 真誠感謝！
    • 打個醬油，懂的不多
    水平有限，能幫則幫
    互相幫助，共同進步
    小滿和老鳥
    專注，堅持！
    級別: 略有小成
    精華主題: 0
    發帖數量: 256 個
    工控威望: 371 點
    下載積分: 904 分
    在線時間: 83(小時)
    注冊時間: 2017-08-27
    最后登錄: 2024-07-24
    查看小滿和老鳥的 主題 / 回貼
    6樓  發表于: 2017-11-06 20:28
    引用
    引用第5樓Q02UCPU于2017-11-06 11:07發表的  :
    hsl199 你搞錯了。

    你的PLC是FX5UC...  注意有一個C，這個C就是插頭式接線，而且這種一般都是晶體管的。優點是體積小。

    你在4樓發的圖，是FX5U-32MR/ES  這個根本不一樣，而且你這個還是繼電器的。
    .......

    說的很好。。。學習了
