樓主  發表于: 2017-11-11 12:25
圖片：
求助各位師傅中斷指令怎么用。
Y1是個三相異步電動機垂直的放，上面一個偏心輪帶著刀上下動。Y0是個步進電機，水平的移動要控制這個電機在刀下來的時候不動，刀上去時才動一毫米。X1是啟動，X2是一個感應器在刀離開水平面是就亮一下。這個三相異步電機速度是每分鐘3000轉。小弟在公司里要改個小東西，希望幫忙。
langui
級別: 論壇先鋒
精華主題: 0
發帖數量: 1538 個
工控威望: 1761 點
下載積分: 6246 分
在線時間: 640(小時)
注冊時間: 2014-06-16
最后登錄: 2024-10-10
查看langui的 主題 / 回貼
1樓  發表于: 2017-11-11 13:31
你那電機轉速太快，必須要加變頻器，或者步進電機轉速太慢，換成伺服電機。用下降沿中斷就可以了
jinliwen55
級別: 探索解密
精華主題: 0
發帖數量: 20 個
工控威望: 123 點
下載積分: 444 分
在線時間: 11(小時)
注冊時間: 2017-09-23
最后登錄: 2024-10-24
查看jinliwen55的 主題 / 回貼
2樓  發表于: 2017-11-11 14:08

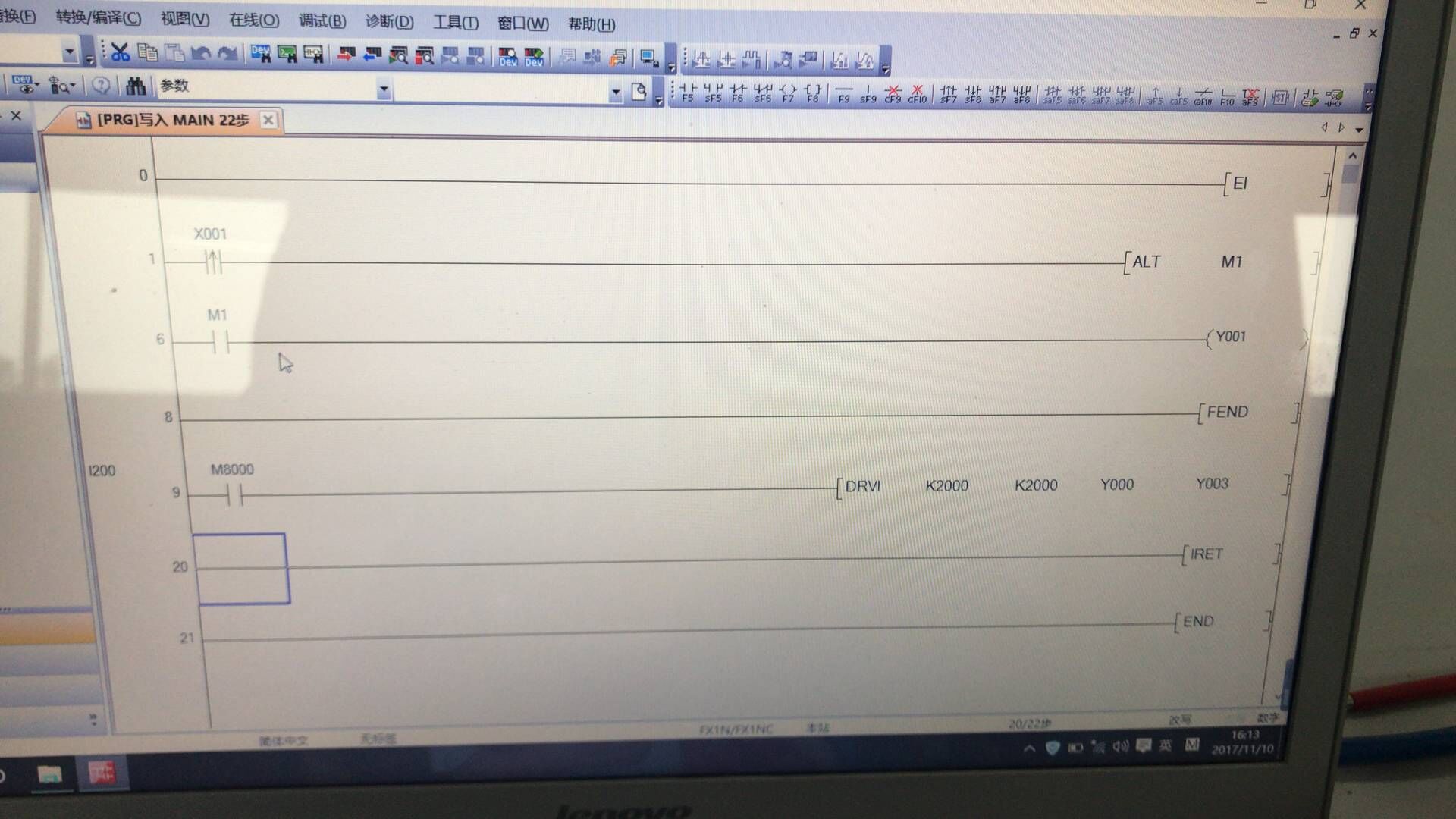

我寫的那程序怎么就中斷一次，每次考進PLC后，X2有信號是步進電機就動一次，之后X2有信號步進電機也不動作。這是怎么回事。
ukqihpgy
級別: 探索解密
精華主題: 0
發帖數量: 9 個
工控威望: 102 點
下載積分: 3485 分
在線時間: 10(小時)
注冊時間: 2017-07-26
最后登錄: 2023-06-29
查看ukqihpgy的 主題 / 回貼
3樓  發表于: 2017-11-11 16:09
你的步進指令一個掃描周期發不完。
小嘿嘿
級別: 略有小成
精華主題: 0
發帖數量: 243 個
工控威望: 356 點
下載積分: 15314 分
在線時間: 168(小時)
注冊時間: 2012-09-24
最后登錄: 2024-11-10
查看小嘿嘿的 主題 / 回貼
4樓  發表于: 2017-11-11 17:02
描述：中斷指針
圖片：
中斷有效就是捕捉的脈沖沿信號，其仔細看說明書。
