12樓  發表于: 2017-11-18 20:39
圖片：

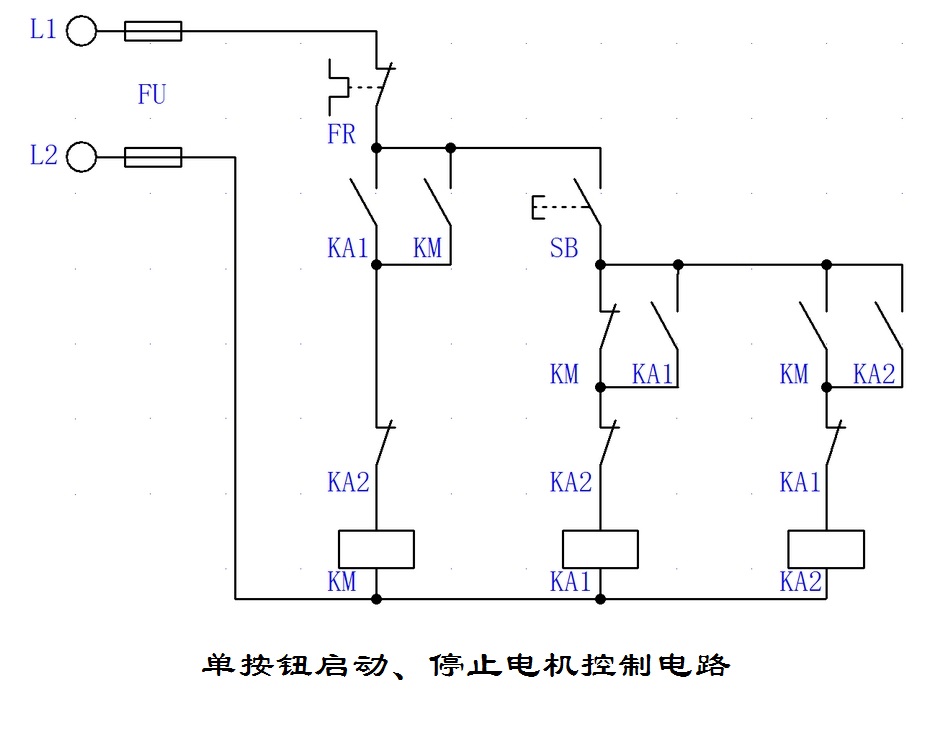

單按鈕啟動、停止電機控制電路。
工控勤哥
級別: 工控俠客
精華主題: 0
發帖數量: 255 個
工控威望: 3675 點
下載積分: 8556 分
在線時間: 203(小時)
注冊時間: 2016-06-23
最后登錄: 2025-01-16
查看工控勤哥的 主題 / 回貼
13樓  發表于: 2017-11-20 08:45

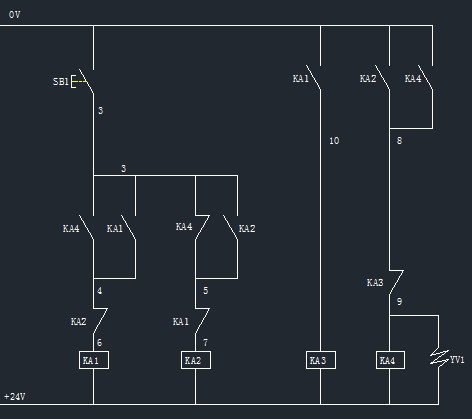

描述：實測要這樣才穩定！
圖片：
引用
引用第12樓fsjnzhy于2017-11-18 20:39發表的  :
單按鈕啟動、停止電機控制電路。

這個電路是不穩定的，我剛開始接觸單按鈕啟停就是這個，實測不穩定，不信你可以接接！
工控勤哥
級別: 工控俠客
精華主題: 0
發帖數量: 255 個
工控威望: 3675 點
下載積分: 8556 分
在線時間: 203(小時)
注冊時間: 2016-06-23
最后登錄: 2025-01-16
查看工控勤哥的 主題 / 回貼
14樓  發表于: 2017-11-20 08:49
引用
引用第11樓老兔子于2017-11-18 19:56發表的  :


觸點競爭在繼電器類電器控制電路的邏輯電路中是一種常見的現象，它是由于觸點斷開的時間比接通時間快，它們之間有一個時差的原因所造成的兩者之間的競爭，如果設計不合理，就會造成你在理論上可行，實際不可行的現象。

感覺你的這個解釋比較專業，我就是覺得斷開比吸合快，所以才改了箭頭位置的繼電器觸點為按鈕觸點！
工控勤哥
級別: 工控俠客
精華主題: 0
發帖數量: 255 個
工控威望: 3675 點
下載積分: 8556 分
在線時間: 203(小時)
注冊時間: 2016-06-23
最后登錄: 2025-01-16
查看工控勤哥的 主題 / 回貼
15樓  發表于: 2017-11-20 08:53
引用
引用第6樓沒啥特長于2017-11-18 08:34發表的  :
單按鈕啟動梯形圖不用那么復雜吧
ld x1      altp y1

請看我的圖三，PLC的單按鈕我就沒必要拿出來說了，討論的是同樣的電路為啥PLC可以，繼電器不行！
  • «
