樓主  發表于: 2017-11-24 19:15
FX3U的程序測試過了,通信成功,轉成L系列的就悲劇了。請師傅們指點,謝謝
附件: FX3U無協議程序(測試成功).rar (180 K) 下載次數:97
網站提示: 請不要用迅雷下載附件,容易出錯
附件: L系列無協議和MR-J3通信.rar (170 K) 下載次數:24
網站提示: 請不要用迅雷下載附件,容易出錯
何啟海
級別: 略有小成
精華主題: 0
發帖數量: 263 個
工控威望: 383 點
下載積分: 1363 分
在線時間: 142(小時)
注冊時間: 2017-02-20
最后登錄: 2024-12-08
查看何啟海的 主題 / 回貼
1樓  發表于: 2017-11-24 19:17
跪謝,實在是頭疼
焦劉吉
緊跟時代發展,努力做好時代青年
級別: 工控俠客
精華主題: 0
發帖數量: 1459 個
工控威望: 4682 點
下載積分: 14975 分
在線時間: 429(小時)
注冊時間: 2015-05-19
最后登錄: 2024-12-11
查看焦劉吉的 主題 / 回貼
2樓  發表于: 2017-11-25 07:39
圖片:

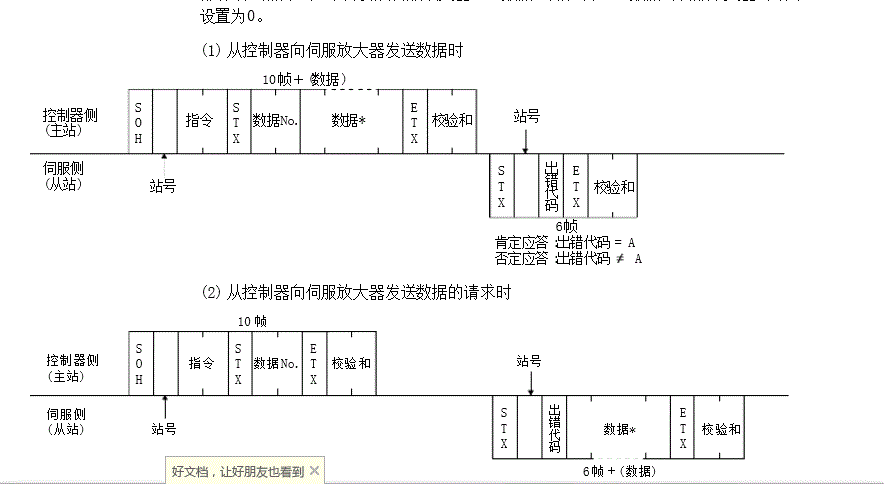

硬件沒問題的話,在看下報文格式
Rules are always made by the strong, and history is always written by the winners.
焦劉吉
緊跟時代發展,努力做好時代青年
級別: 工控俠客
精華主題: 0
發帖數量: 1459 個
工控威望: 4682 點
下載積分: 14975 分
在線時間: 429(小時)
注冊時間: 2015-05-19
最后登錄: 2024-12-11
查看焦劉吉的 主題 / 回貼
3樓  發表于: 2017-11-25 07:51
圖片:
看了你的程序你把你的報文按照圖上的格式重新寫試試
Rules are always made by the strong, and history is always written by the winners.
wworko
級別: 探索解密
精華主題: 0
發帖數量: 47 個
工控威望: 179 點
下載積分: 858 分
在線時間: 105(小時)
注冊時間: 2013-05-15
最后登錄: 2023-11-15
查看wworko的 主題 / 回貼
4樓  發表于: 2017-11-25 10:21
圖片:

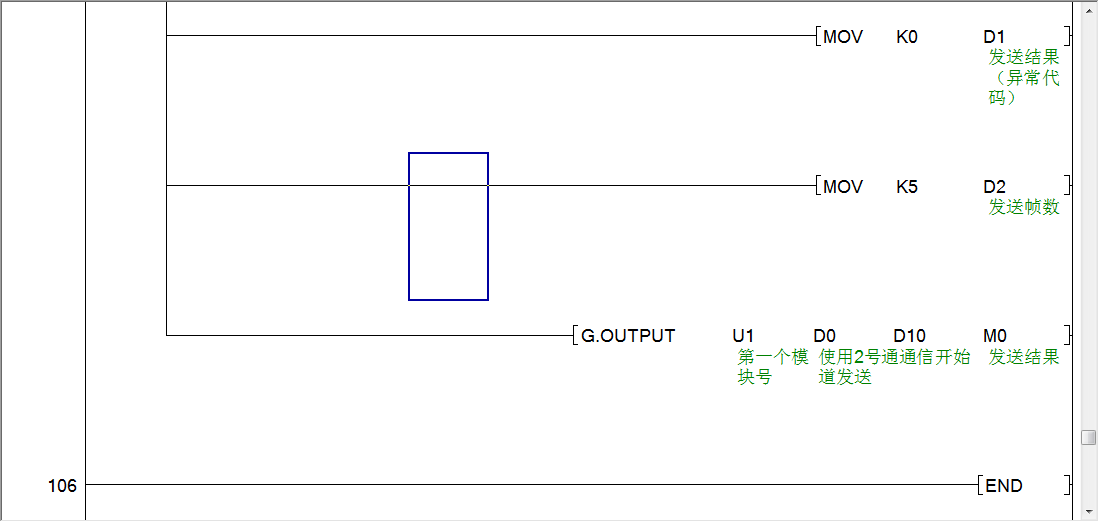

按照我對Q系列的了解把通訊程序發數據那段程序改成這樣。不知道成功不?你可以試一下。另外就是通訊協議的最后一個不一致,3U的是48.L系列的是46.這個我是明白為什么這樣了?我沒有看通訊協議。如果成功請回復一下。多謝
wworko
級別: 探索解密
精華主題: 0
發帖數量: 47 個
工控威望: 179 點
下載積分: 858 分
在線時間: 105(小時)
注冊時間: 2013-05-15
最后登錄: 2023-11-15
查看wworko的 主題 / 回貼
5樓  發表于: 2017-11-25 10:23
圖片:
少了一張圖片
wworko
級別: 探索解密
精華主題: 0
發帖數量: 47 個
工控威望: 179 點
下載積分: 858 分
在線時間: 105(小時)
注冊時間: 2013-05-15
最后登錄: 2023-11-15
查看wworko的 主題 / 回貼
6樓  發表于: 2017-11-25 10:24
圖片:
不好意思,截圖不完整
何啟海
級別: 略有小成
精華主題: 0
發帖數量: 263 個
工控威望: 383 點
下載積分: 1363 分
在線時間: 142(小時)
注冊時間: 2017-02-20
最后登錄: 2024-12-08
查看何啟海的 主題 / 回貼
7樓  發表于: 2017-11-25 22:13
圖片:
圖片:
引用
引用第4樓wworko于2017-11-25 10:21發表的  :
按照我對Q系列的了解把通訊程序發數據那段程序改成這樣。不知道成功不?你可以試一下。另外就是通訊協議的最后一個不一致,3U的是48.L系列的是46.這個我是明白為什么這樣了?我沒有看通訊協議。如果成功請回復一下。多謝

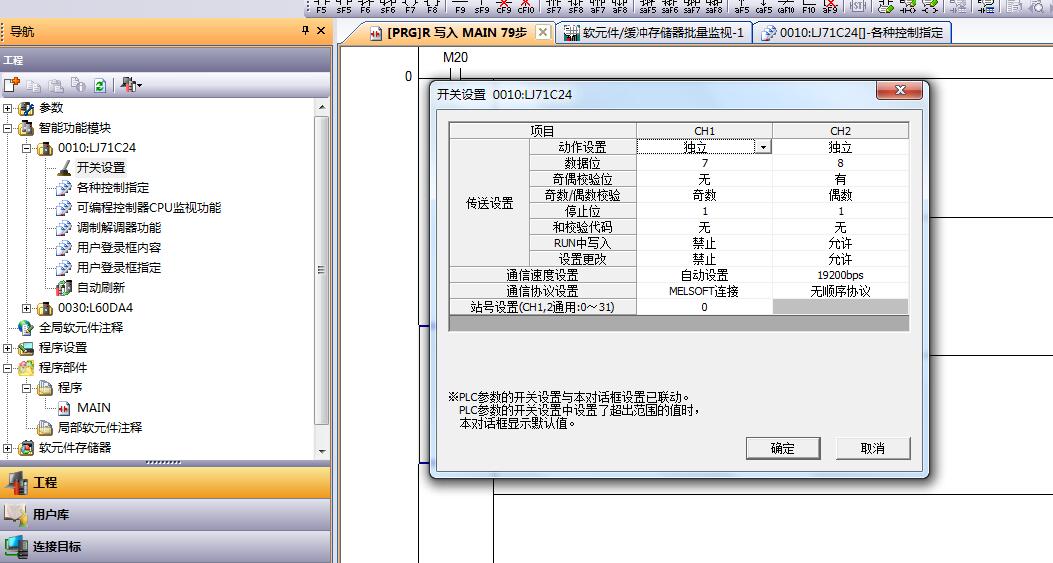

明天上午就實驗,請問參數有沒有設置錯誤。謝謝
何啟海
級別: 略有小成
精華主題: 0
發帖數量: 263 個
工控威望: 383 點
下載積分: 1363 分
在線時間: 142(小時)
注冊時間: 2017-02-20
最后登錄: 2024-12-08
查看何啟海的 主題 / 回貼
8樓  發表于: 2017-11-26 12:16
引用
引用第4樓wworko于2017-11-25 10:21發表的  :
按照我對Q系列的了解把通訊程序發數據那段程序改成這樣。不知道成功不?你可以試一下。另外就是通訊協議的最后一個不一致,3U的是48.L系列的是46.這個我是明白為什么這樣了?我沒有看通訊協議。如果成功請回復一下。多謝

謝謝您的幫助,已經通信上了,現在用線路跟蹤就可以,X1A通道2接收信號(沒有信號)明天問問三菱直接讀緩存看看。應該可以了。再次感謝
何啟海
級別: 略有小成
精華主題: 0
發帖數量: 263 個
工控威望: 383 點
下載積分: 1363 分
在線時間: 142(小時)
注冊時間: 2017-02-20
最后登錄: 2024-12-08
查看何啟海的 主題 / 回貼
9樓  發表于: 2017-11-29 18:59
引用
引用第4樓wworko于2017-11-25 10:21發表的  :
按照我對Q系列的了解把通訊程序發數據那段程序改成這樣。不知道成功不?你可以試一下。另外就是通訊協議的最后一個不一致,3U的是48.L系列的是46.這個我是明白為什么這樣了?我沒有看通訊協議。如果成功請回復一下。多謝

謝謝您的幫助,程序已經做出來了,您給的思路是成功的必要條件。再次感謝
