目的：把存放在H50開始的32個數據，通過變址實現，基址+偏移量定位數據位置
功能應用：歐姆龍PLC配方操作（據說是歐姆龍高級應用，網上還沒有這方面的文章，花了我一晚上才測試出來）

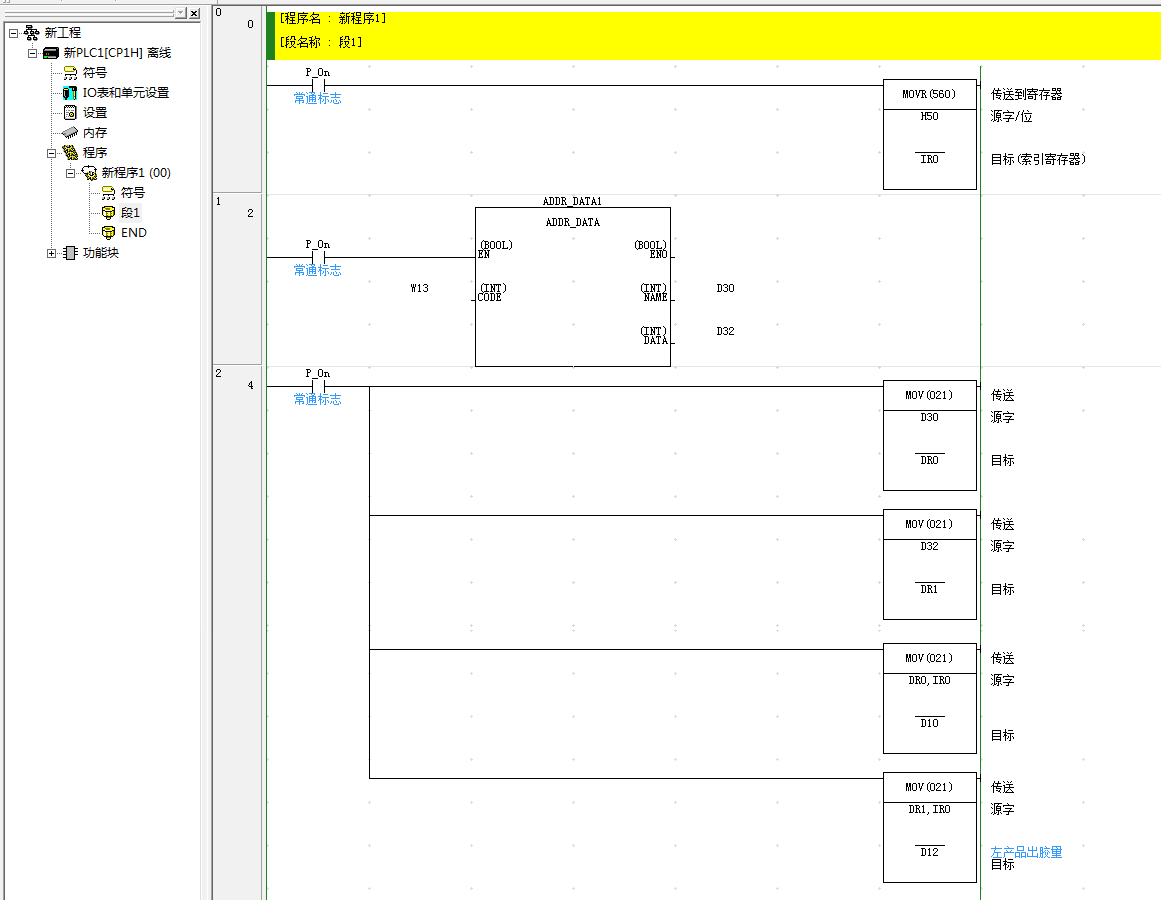

1，取H50的地址到IR0（基地址）中，指令MOVR;
2，每次取相鄰2個數據，通過W13控制偏移地址 2*W13，2*W13+1;
3，取計算偏移數據到DR0，DR1（偏移量）;
4，取計算地址的數值到D10，D12

有其他意見歡迎留言討論。

很久很久以前的Omron CP1H操作手冊上就有這部分內容.

樓上的有點頂針哈，這是應用例程，不是指令手冊，單個指令介紹手冊上肯定有，不需要拿到這上面來裝逼，

歐姆龍PLC配方的實現不是一個IR就實現了，例程只是介紹配方控制實現的思路，上傳上來主要是跟大家探討和學習大片區域范圍
內取數

還有一種解碼方法（MLPX ）也可實現配方控制功能，產品越多，程序越長。

引用

引用第2樓e_newboy于2018-01-15 12:27發表的  :
樓上的有點頂針哈，這是應用例程，不是指令手冊，單個指令介紹手冊上肯定有，不需要拿到這上面來裝逼，

歐姆龍PLC配方的實現不是一個IR就實現了，例程只是介紹配方控制實現的思路，上傳上來主要是跟大家探討和學習大片區域范圍
內取數

.......

以我的水準還有必要來您面前來裝逼么？

Sir，請您在覺得別人裝逼前仔細看看人家說的話…………當然，看過手冊的人就會知道為何歐姆龍的變址網絡上很少討論了

你覺得沒用，可以略過，OK ，

看完內容再評論，我說基址+偏移量，你就找一堆變址指令過來有意思嗎？

沒看明白講的是歐姆龍PLC配方控制實現思路呀？你牛你可以再總結幾種P歐姆龍PLC配方實現方法上來，供大家學習




1，取H50的地址到IR0（基地址）中，指令MOVR;
2，每次取相鄰2個數據，通過W13控制偏移地址 2*W13，2*W13+1;
3，取計算偏移數據到DR0，DR1（偏移量）;
4，取計算地址的數值到D10，D12

引用

引用第4樓e_newboy于2018-01-15 15:03發表的  :
你覺得沒用，可以略過，OK ，

看完內容再評論，我說基址+偏移量，你就找一堆變址指令過來有意思嗎？

沒看明白講的是歐姆龍PLC配方控制實現思路呀？你牛你可以再總結幾種P歐姆龍PLC配方實現方法上來，供大家學習
.......

基址+偏移量不就是變址么………………

配方需要IR這種那么繁瑣的變址干什么呢？直接數據區變址*，@不就完了。



指手畫腳、吐槽的事誰都會，你可以上傳你最精簡的程序上來供大家學習和討論

首先配方數據存儲在掉電保持H區，H區能通過*，@取地址算你牛

引用

引用第7樓e_newboy于2018-01-15 15:37發表的  :
指手畫腳、吐槽的事誰都會，你可以上傳你最精簡的程序上來供大家學習和討論

首先配方數據存儲在掉電保持H區，H區能通過*，@取地址算你牛

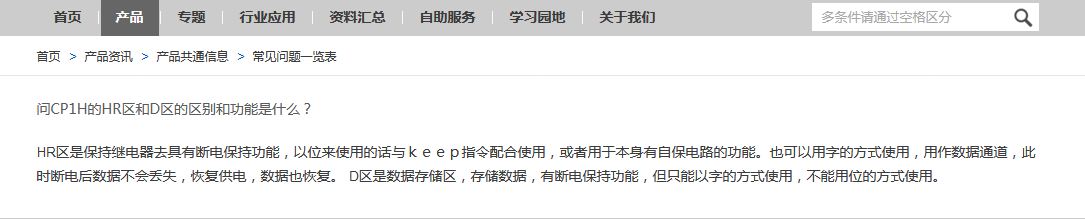

并不是只有H區能掉電保持，D區也能掉電保存........

試一試就知道了

試過了，短時間可以，斷電時間長了數據全清零了，這也是為啥要把數據保存在專門的掉電保持區的原因。

引用

引用第9樓lch8478于2018-01-17 16:42發表的  :
試一試就知道了

試過了，短時間可以，斷電時間長了數據全清零了，這也是為啥要把數據保存在專門的掉電保持區的原因。
